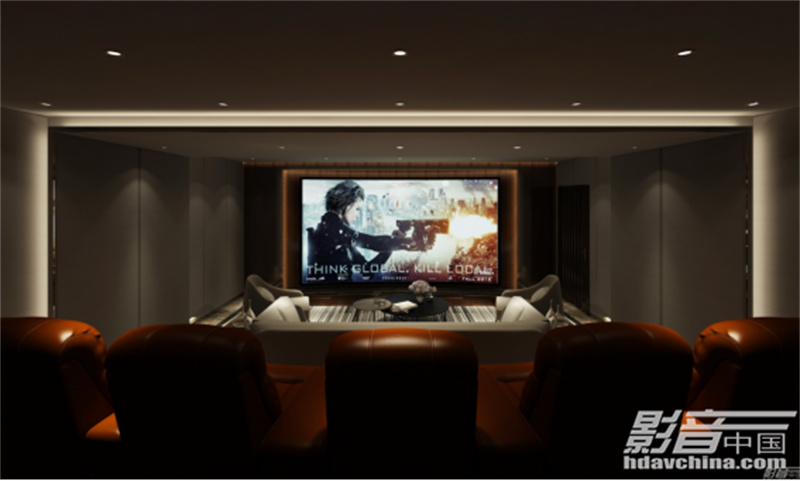

01.jpg基本情况简介

实施方类别:影音设计师

案例类别:定制影院

资金投入:68万元

空间信息:51㎡

用户使用需求:业主是一名对影音有着比较高追求的生意人,希望能打造出一间供家人休闲娱乐的影院,还能满足和朋友一起聚会唱K、品酒的场所。所以在家庭影院的定制上有着非常高的品质和专业要求。该多功能影院配置的是高级11.2 AURO-3D影院系统和全智能控制系统,其高端便捷、奢华尊贵的特点,与业主注重生活艺术的品味相符。

设计公司:TECHLAND蓝本影音

02.jpg设计师:李晓程,从小受家族熏陶对无线电产生浓厚的兴趣,从2002年创办广州市蓝本影音科技有限公司,2009年开始正式转向专业定制市场,是专注影音定制的高端品牌。代表作品:香港首富李嘉诚豪宅影音室、著名导演刘伟强影音工作室、著名艺人曾志伟会所试片室、广州铉声浩乐音响影音室等等。

器材列表

影院音频设备

前置音箱:me2 PCA12 ×2

中置音箱:me2 PCA12

环绕声道音箱:me2 PCA08 ×4

上层前置音箱:me2 PCA08 ×2

上层前中置音箱:me2 PCA08

上层天花板音箱:me2 SWT81 ×2

上层环绕声道音箱:me2 SWT81 ×4

超低音箱:me2 ST115 ×2

超低音箱:me2 PCA18B ×2

高清音频中心机:DATASAT LS10 DOBLY ATOMS AURO-3D 11.1声道高清音频前置控制中心

后级功放机:me2 PDA44

后级功放机:me2 PDA72

后级功放机:me2 PDA215

蓝光播放机:OPPO 105D

高清播放器:me2 MDS800

文件服务器:me2 Movie box

电源时序器:me2 AC208

设备专业机柜:37U 4层板黑色玻璃门带锁专业机柜

KTV音频设备

主音箱:me2 KC12J ×2

补声音箱:me2 KC10 ×2

超低音箱:me2 ASW120

后级功放机:me2 MA500 ×2

后级功放机:me2 MA1000 ×1

卡拉OK点歌机:me2 KTV4T

数字处理器:me2 S510(6通道专业DSP数字卡拉OK处理器)

无线咪:me2 MW50T(UHF频段专业无线咪)

视频设备

高清3D投影机:JVC DLA-XC7890RB

高清3D投影幕:me2 SCR-TF180

智能控制系统设备

家庭控制主机:URC MRX-10

软件授权:URC SETUP-IOS-TC

音频感应器:URC SEN-AUD

无线控制器:LUTRON PM-3BRL-MAW-L01 ×2

无线控制器底盒:LUTRON PFP-1-B-FAW-CPN5692

调光模块:LUTRON QSGRM-6PCE

前盖板:LUTRON QSGFP-TWH

无线路由器:TP-LINK无线路由器

影院的构建过程、声学和光学处理及特别设计

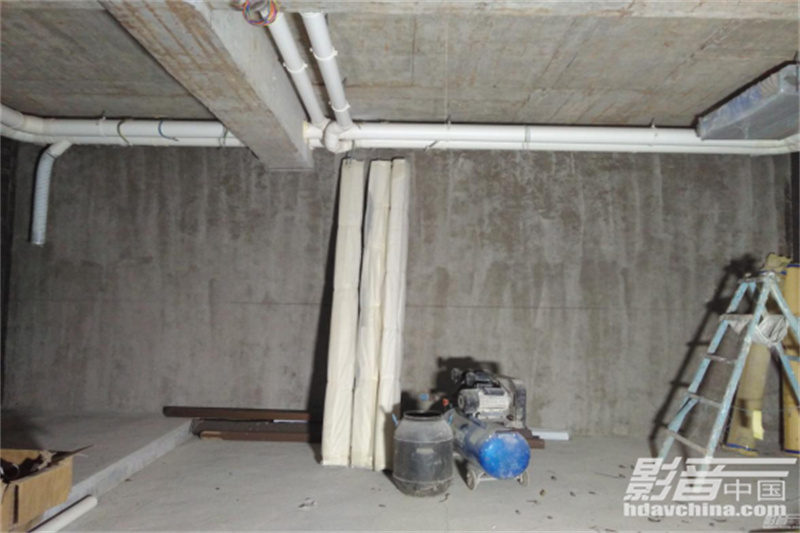

影音室原始结构设计如下图:

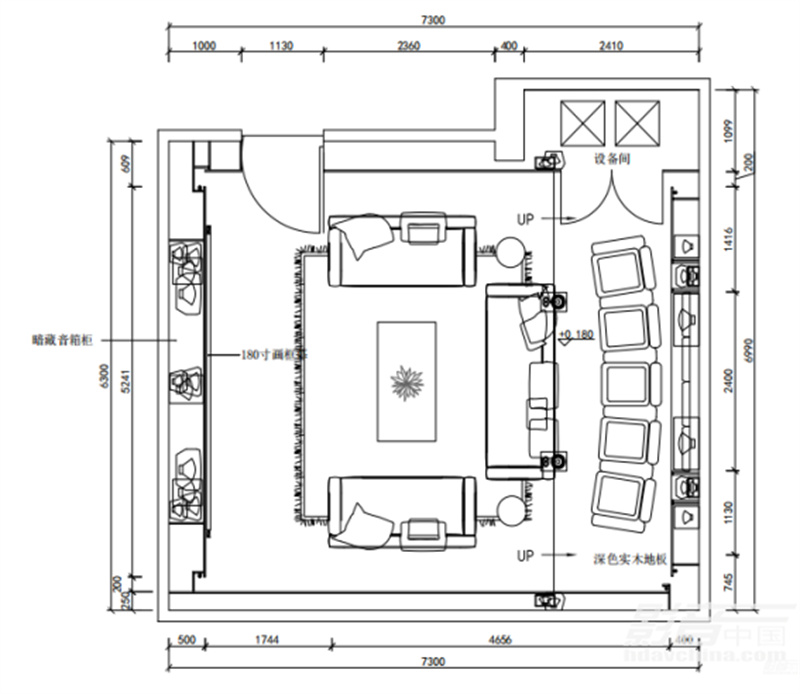

03.jpg平面布局图

业主平时工作忙碌,生活节奏较快,希望家里能有个不被打扰、舒适的娱乐空间,最好是既欣赏到电影大片,也能和亲朋好友欢聚一堂的环境。为了达到最佳视听效果,设计团队对影音室做了声学装修和处理,且影音室采用了智能控制系统设备。在满足声音、空间美感的要求下,还能享受现代智能带来的便捷。

经过影音设计师们的精心调试,影音系统充分在视觉、听觉、操控上带给客户愉悦的享受。充足的环绕声包围感、敏捷的动态表现和澎湃的低音呈现,确保房间每一个位置都能拥有“皇帝位”的视听享受。

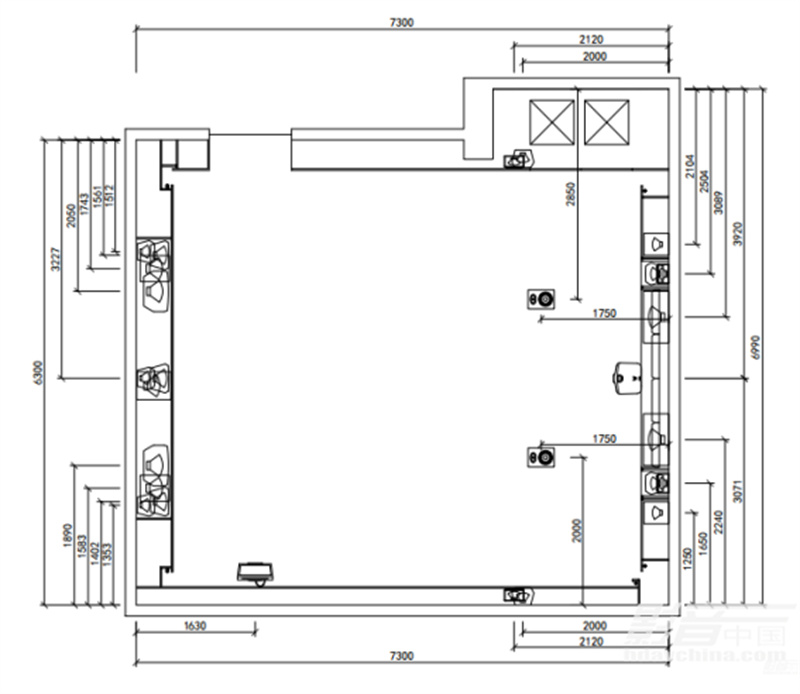

04:音箱分布图.jpg音箱分布图

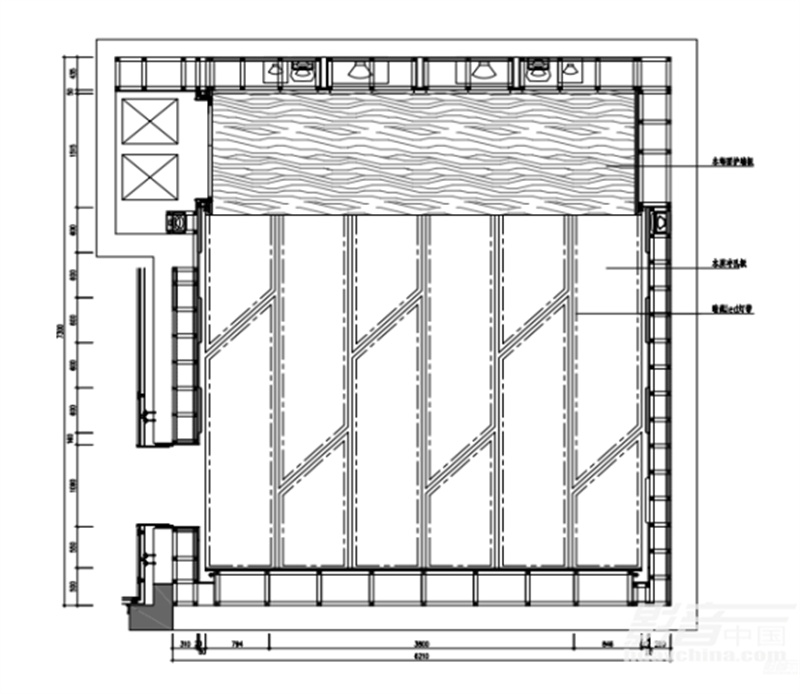

05:天花图.jpg视听室天花图

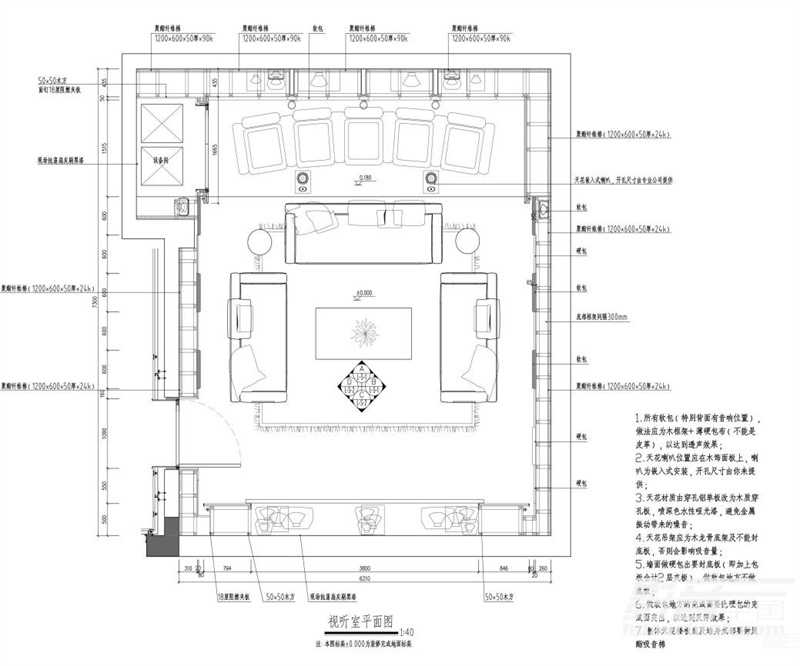

06.jpg视听室平面图

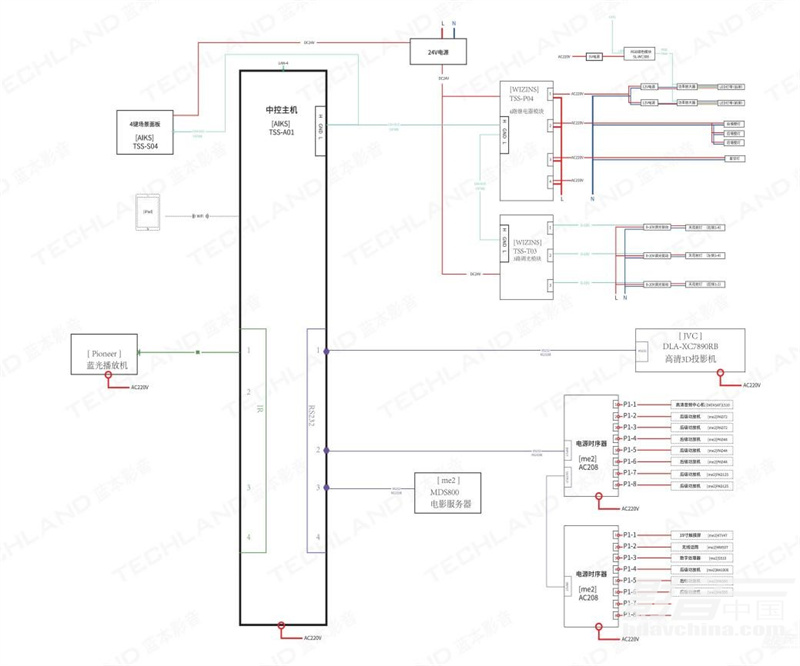

07.jpg智能控制系统连线图

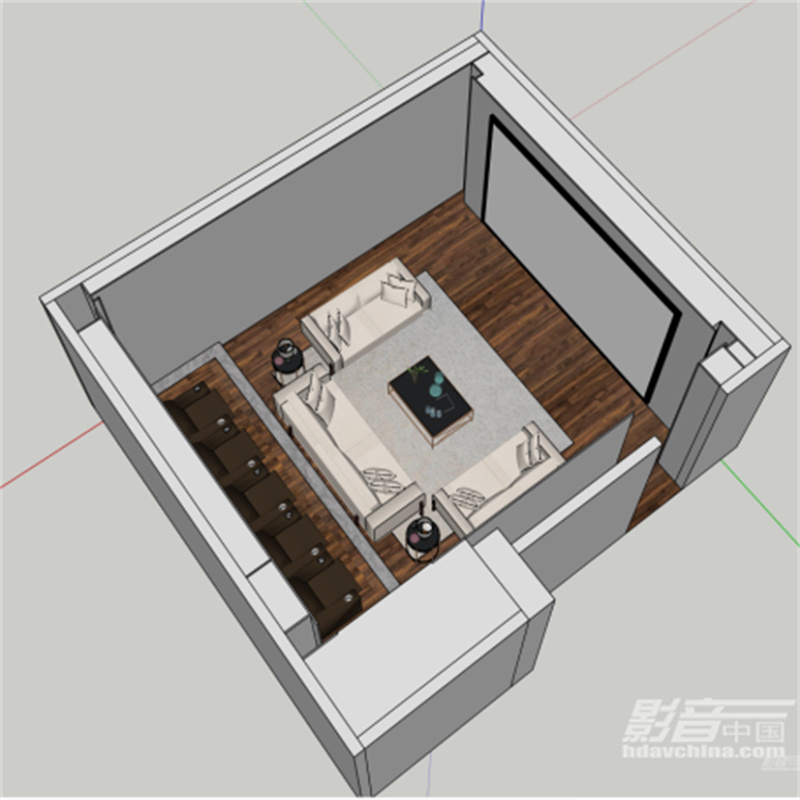

08.jpg09.jpg三维平面图

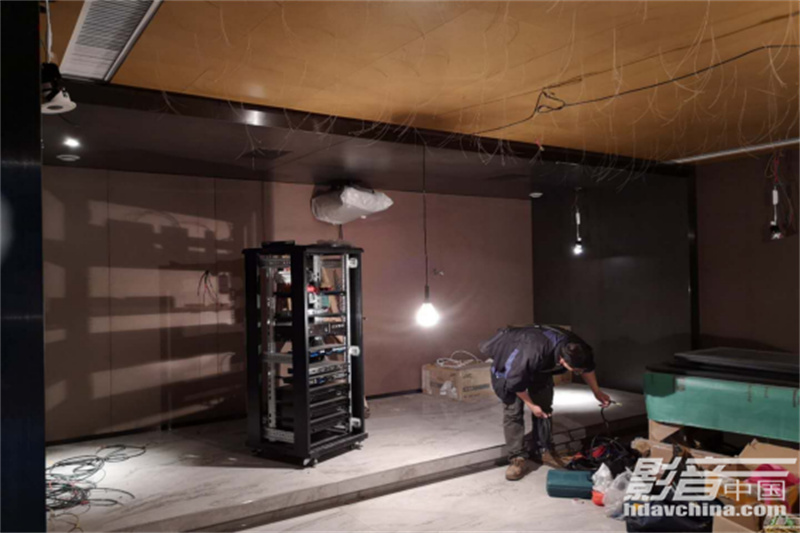

10.jpg施工现场

系统调试与设计者心得

业主家中的影音系统,是设计师比较花精力和用心打造的区域。影音室里音响摆放较为复杂,想要最终得到接近标准音效的好影院,前后直达声、左右环绕声等都需要进一步测定、调试。经过多次调试、以及声学模块的调整配合,最终达到了理想的效果。

整个空间音频设计符合DOBLY ATOMS 7.4.4声道及AURO-3D 13.1声道标准规范的定制私人影院。前级解码器选用了全球顶端品牌DATASAT LS10,音频部分采用me2 PCA专业影院定制系列产品,该系列的产品特点同轴扬声器单元,以点声源特性传播声音,大大减低了不同频段传输的相位差,确保声音的纯净度。


在影院的设备选用上,为了达到最好的观影效果,我们经过多重的对比,最终选择了JVC的DLA-XC7890RB。此款4K3D投影机的主要特点是新世代格式HDR高动态范围影像技术,兼容4K60p、4:4:4和HDCP 2.2,分辨率3840×2160。拥有专业的超短焦光学镜头,画质通透自然、原生对比度,不使用动态光圈,呈现诱人的画面胶片感。

DLA-XC7890RB拥有接近2000流明的水准,使得整体画面的动态范围有了明显的提升,加上本身就可完整支持HDR高动态技术制作的节目源,与以往的机型相比,潜在的实力确实有了不少的跃进。

智能应用安装、操作过程及效果设计


为了减少业主使用时的繁琐性,设计团队特定定制了一套智能系统,业主只需要躺在沙发上,可以一键控制整个影院,简单随心。实现影院设备的完美集控,更是定义了多个智能场景,例如“观影模式”“K歌模式”“进场模式”“离场模式”等。智能与现代简约的美学风格设计无缝结合,沉浸式体验。在调试时,更是根据客户需求,进行了某些触发条件的自定义。打造极致观影体验!

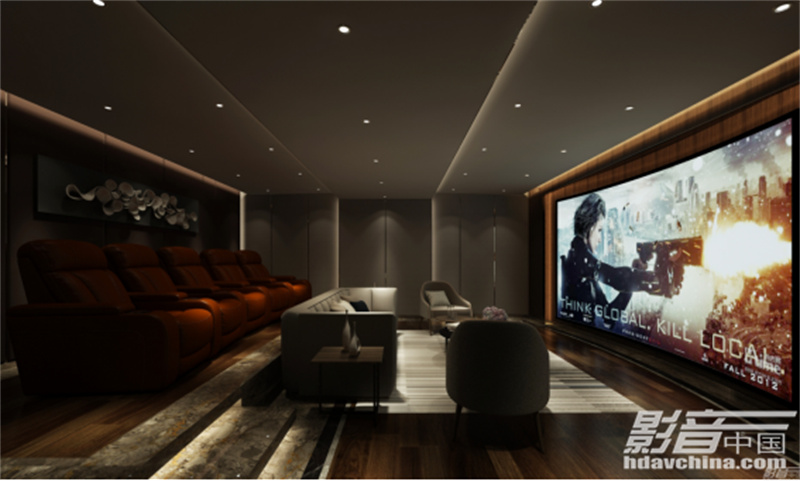

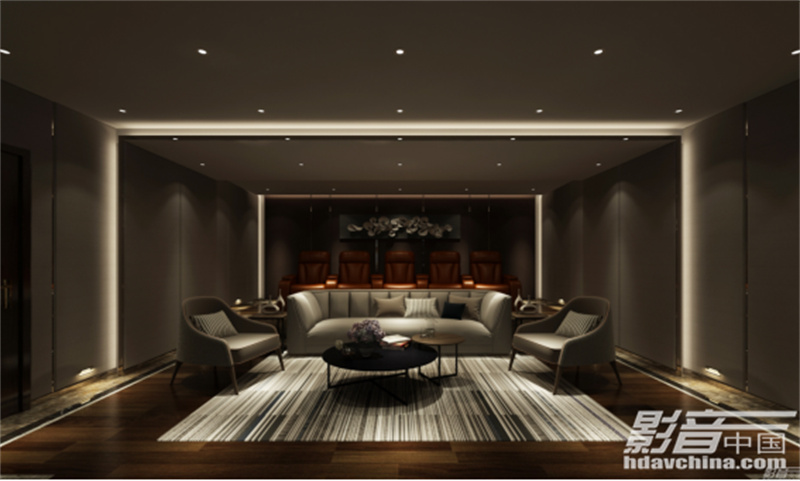

整体风格与效果


业主是中国十大定制门窗品牌董事长,喜好现代简约的美学风格,并对每个细节要求很高。我们设计师采用全隐藏式设计应用,色调上面使用了简约暖灰与原木结合,即简约又有亲切感。业主对此设计风格非常认可及喜欢,因此也成为设计公司的经典案例之一。
