【方案·私人影院】昆明滇池湖畔公园7.1.4影音室：感受静谧星空下的观影体验_定制影院

基本情况简介

实施方类别：影音爱好者

案例类别：定制影院

位置及周边概括性描述：影音室位于云南省昆明市滇池湖畔公园小区里的独栋别墅，用地下二层的一间房作为玩游戏、观影休闲体验的影音室。

整体资金投入：影音室\客厅设备投入59.5万元，声学装修投入17.2万元，总资金投入共计76.7万元

空间信息：长6.56×宽4.58×高3.0m

用户使用需求：保证室外听不到影音室内的声音，要求做到重度隔音，最好不能影响影音室旁边会客区及健身房区。画面要满足高质量4K画质效果，也满足后期8K画质，听音乐、玩Switch、PS4游戏和观影时，音响环绕效果要好。灯光及音响设备电源要求实现中控控制，游戏时灯光场景变换，电影片源实现网络更新。

设计师：唐钰清，喜好无线电，96年从事音响行业工作至今，对专业弱电系统音响领域、家居智能等电器产品的应用有过系统的学习经历，并掌握了扎实的的理论知识与实践经验。获得中国录音协会录音师、调音师，代表作有云南昆明滇池高尔夫别墅、世博生态城、西山大宅等等。

施工公司：昆明阳超科技有限公司

器材列表

视频设备

投影机：JVC DLA-N6BC

投影幕：Focusview（焦点）160寸THX认证MP微孔透声画框软幕

播放机：HDENGINE（海缔力）BDP-H650蓝光播放器x1+希捷4T`移动硬盘×4

音频设备

前级解码器：Marantz（马兰士）AV8805

前置音箱：GENELEC（真力）8350×2

中置音箱：GENELEC（真力）8350

环绕音箱：GENELEC（真力）8350×4

全景声音箱：GENELEC（真力）8320×4

超低音音箱：GENELEC（真力）7380

HDMI线材：HDENGINE（海缔力）、ULtra 8K光纤（10米）×2

喇叭线：CANARE（佳耐美）2S11F（200米）

平衡线：CANARE（佳耐美）L-4E6平衡线+NEUTRIK（纽崔克）卡侬头×1批

智能设备

影音中控主机：CRM 影音中控主机CRM—AVCtrl/A x1

调光模块：CRM CRM-DMX/A8×5

集中驱动器：CRM CRM-QD/4J×3

语音集控面板：CRM CRM-VPanel

多功能探测转发器：CRM CRM-TCZFQ/A

智慧型时序器电源：CRM PRO-8D

信号放大器：HUAWEI 800-2700MHZ×5

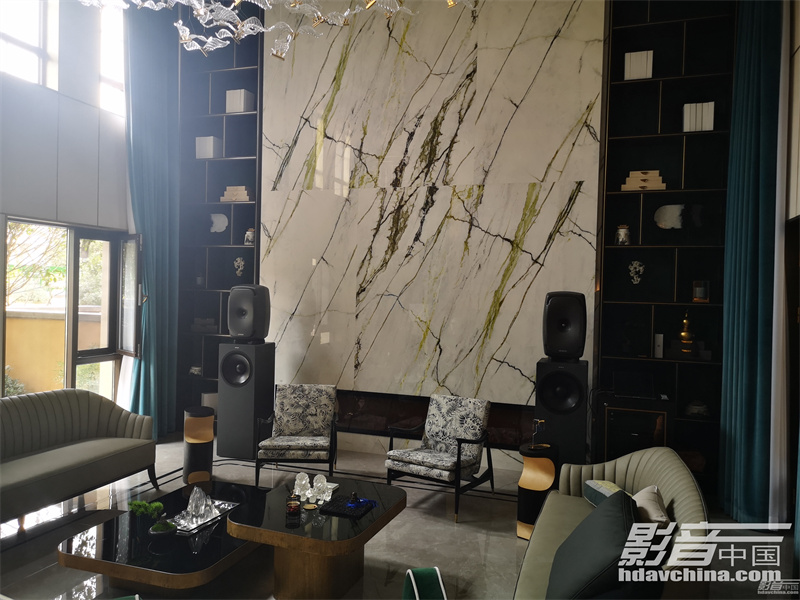

客厅设备

前置音箱：GENELEC（真力）8361x2

低音音箱：GENELEC（真力）W371×2

前级解码器：Marantz（马兰士）AV8805

SACD播放机：Marantz（马兰士）SA 10

播放机：HDENGINE（海缔力）BDP-H650蓝光播放器+希捷4T`移动硬盘×2

其它设备

游戏机：Nintendo Switch、SONY PS5

GENELEC（真力）GLM套件8300-601

影院构建过程，声学/光学处理及特别设计

业主是一位从事音乐教学工作的80后音乐发烧友，在追求影音室声学上有着专业独特的见解。在与业主沟通本案声学处理方面，是根据设计公司提供的预算，且在室内装修条件允许下，尽可能多地复制电影后期制作室的每一项重要元素。

国内家庭影院搭建的是主要参考THX、HAA，以及清华大学建筑物理实验室的《小型影院声学设计与认证标准》等标准。因此，本方案是建立在现代电声科学基础上的高科技系统，所有指标都有执行标准，并且可模、可测量。一间出众的游戏娱乐影音室，整个空间大小也是要相当讲究的。

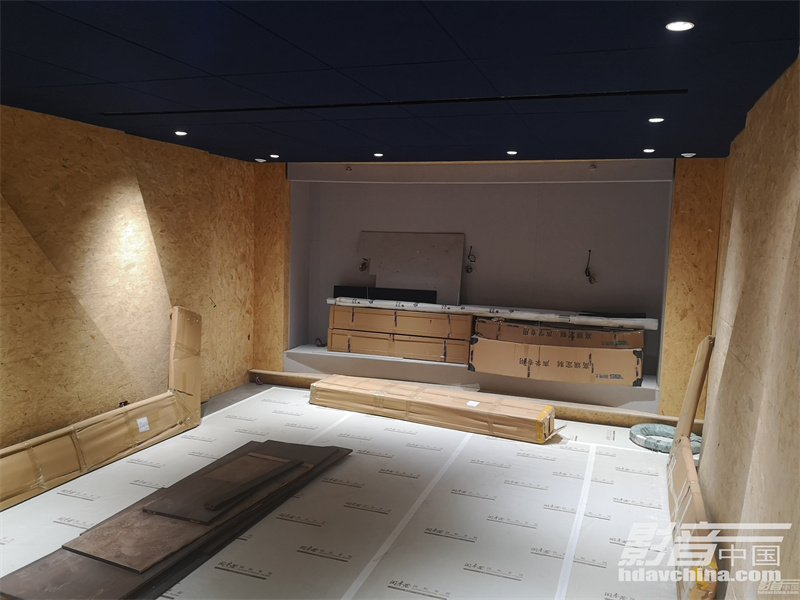

影视厅长6.56×宽4.55×高3.0m，改变房间左右两侧的尺寸，形成前口大，后口小，左右墙面做成不规则的形状，有助于扰乱室内形成的驻波尽可能地减少共振频率叠加。尤其是轴向模式，目标就是获得更均匀的模态分布，尽可能达到THX建议的共振频率间隔>5%，让侧墙的反射声波扩散并消除多次回声。

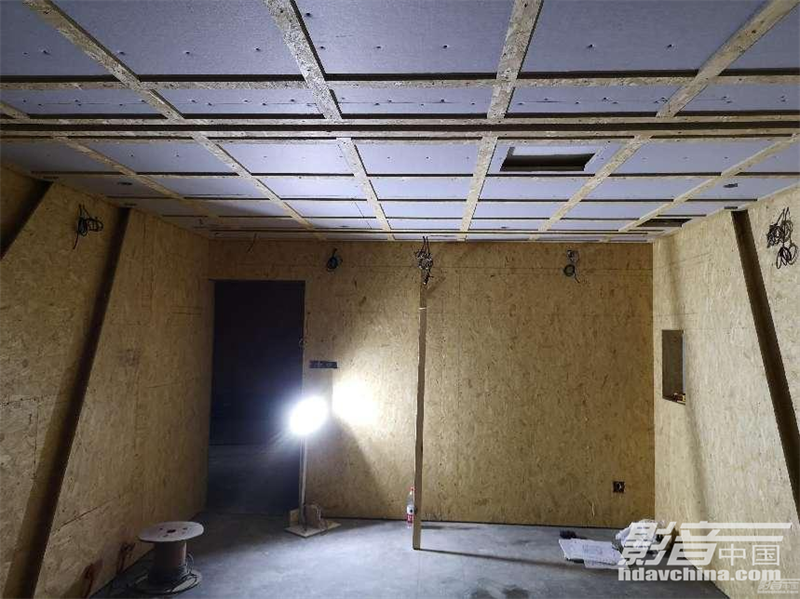

墙面声学处理采用弹力减震墙面加减震龙骨，在搭建高隔声组合墙体时，龙骨与墙面往往采用螺丝刚性连接，导致组合墙体对低频振动声的阻隔作用减弱。高隔声组合墙体构件采用橡胶和弹簧固定使得墙体与结构之间的低频振动声基本消失，从而达到组合墙体的高隔声效果。

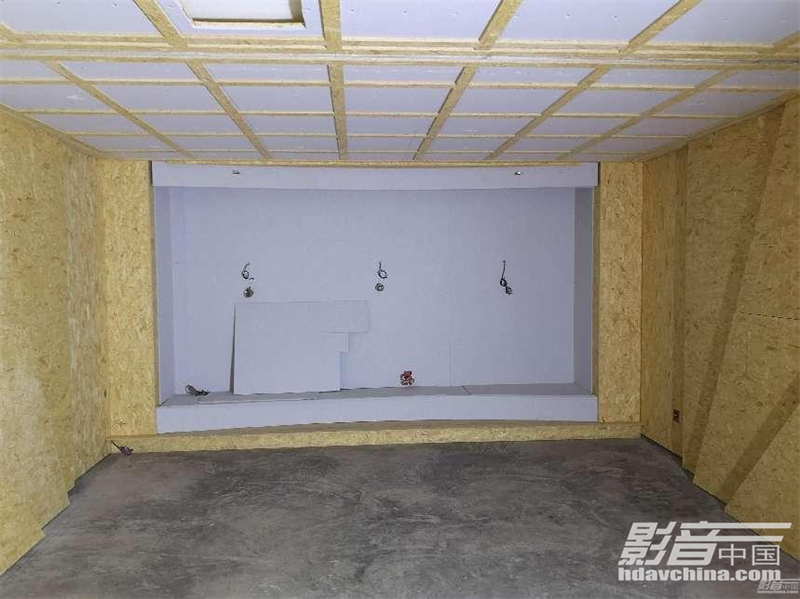

吊顶及地面均采用弹力减震墙面加减震龙骨，减振吊钩采用优质钢弹簧和丁腈合成橡胶阻尼村料制成，利用橡胶与钢弹簧的反压原理达到隔振降噪效果。采用悬挂式缓冲减振结构，同时具备钢弹簧的高弹性、固有频率低和丁腈合成橡胶阻尼大的特点，能消除钢弹簧所特有的共振时振幅激增的现象，在较宽的干扰频率范围内有相当明显的隔振效果，特别适合悬挂隔离因振动造成的低频固体传声。减振吊钩是用于吊顶隔音的必要构件，它特有的阻尼橡胶块可以切断声桥的传播，不然再多的隔音材料都无法将声音完全隔绝于影音室内。

影音室观影时，为避免和墙面紧挨着的会客厅、健身房不发生声音干扰，业主要求做重度隔音。另一方面，低噪音背景可以让用户听到电影里更多的声音细节，效果堪比多花钱买高端解码器。

隔音毡是控制噪音在传递途径中声衰减措施的一种新型隔音材料，它超薄，但隔音效果很好，这就是面密度的秘密，和吸音棉搭配就能达到最佳的噪音隔音吸收效果。天花上补充的40%-60%的吸音材料来控制混响过长，木质龙骨架再加上吸音棉，所有的隔音处理都要求密封，没有缝隙，隔音材料不是重复叠加使用就能增加隔音量的，不同频率段的噪音需要不同材料来阻隔。

音响设备选用7只GENELEC 8350，4只8320用作全景声天空声道，搭建了出色的影院体验。家庭影院系统的灵魂——低音炮7380真力SAM（Smart Active Monitor）系列，拥有15英寸的低音单元，低频下潜够力，极具弹性，幕布外墙使用Focusview（焦点）160寸THX认证MP微孔透声画框弧形软幕。

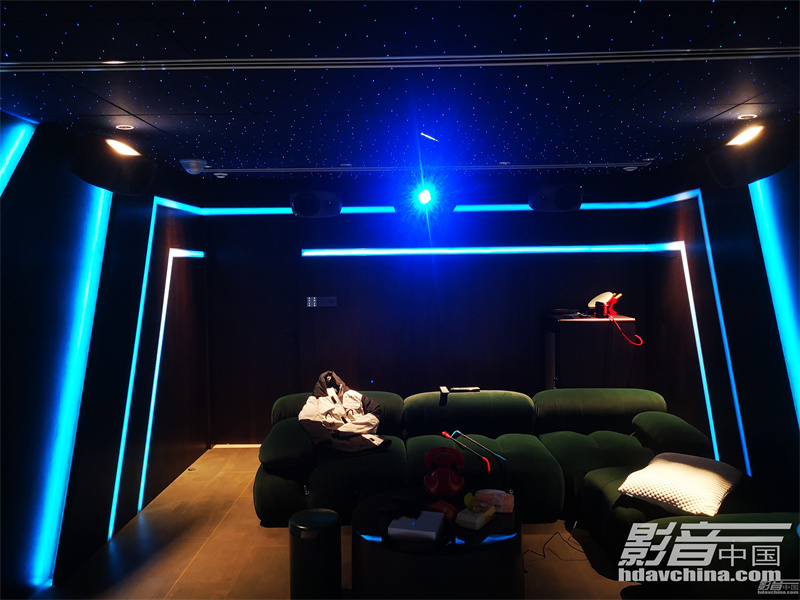

后墙和侧墙4只8350环绕外挂，4只8320全景声音箱嵌入吊顶空腔内，用星空透声布隐藏。视听沉浸感很强，坐席空间足够大，音响声道的排布数量丰富且独立。房间声学经过处理后，有效去除那些多余的回音及杂音，能分清楚电影、游戏场景里不同声音的来源，表现更多的声音细节，带来不一样的影片欣赏和游戏体验。

选用CRM智能家居系统控制室内影音、灯光及场景变化，对家中的灯具进行智能调光。一键打开“入场”和“离场“模式，打游戏、看大片让视听环境更具氛围，选片及设备操作简单方便。

设计与调试心得

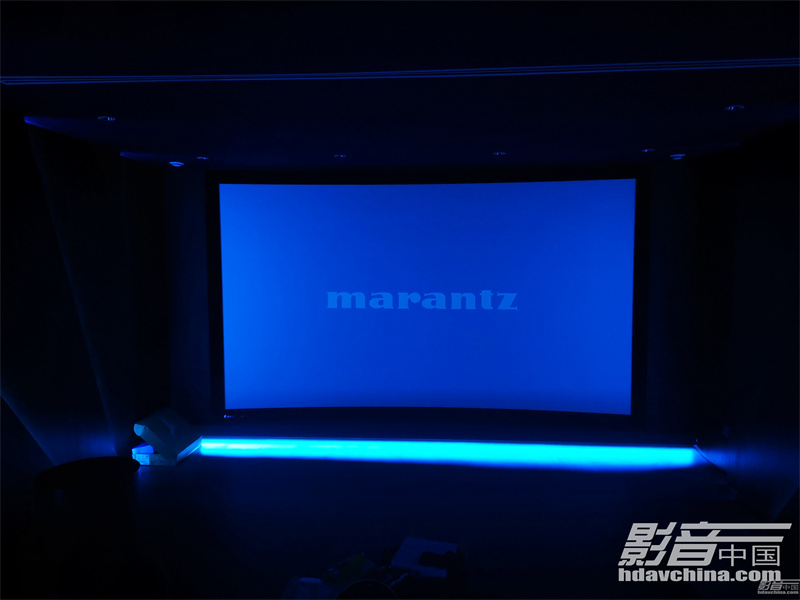

为保证观影时突出效果，前墙幕布使用了弧形画框透声幕布。使用弧形幕布，在后期调整画面上会增加难度，且会使房间混响时间在整个频带内保持不变，而过重而缓慢的低音便是由混响不均衡所引起的。设计公司对声音处理解决办法是，采用减震墙面后期加装墙角位低频陷阱，和QRD二次余实木扩散体来改善左中右前置音响及低频的声音效果，这样做的好处是让高音和低音的吸收达到平衡。

天花吊顶完成后，完成面用10mm厚的聚酯纤维吸音板，基材选用超高密度板，扩散板采用杉木材质。使得音频的空间感越强，可以获得延伸自然又松融飘逸的高频表现，同时音频中的细节表现力也大大加强，对声音的改善和提高都有很强的增益效果。争取完成地面到顶的高度，这样的房间不仅可以改变地板与天花板之间的室内共振模式，还能够减少聆听位置上的早期反射，使低音更为浑厚圆润，空间感更为宽敞。

在观影感觉在声学处理这个问题上，采用前扩声后吸音，并在后期完成后参考DAS和LAMS的测量设备的数据，对调整试音室是有一定的帮助。但只作为一种辅助的手段，因为这些数据毕竟是为听感和人耳服务的，这样做的好处是根据现场听感的需要可以随时做相应的听感方面的调整。

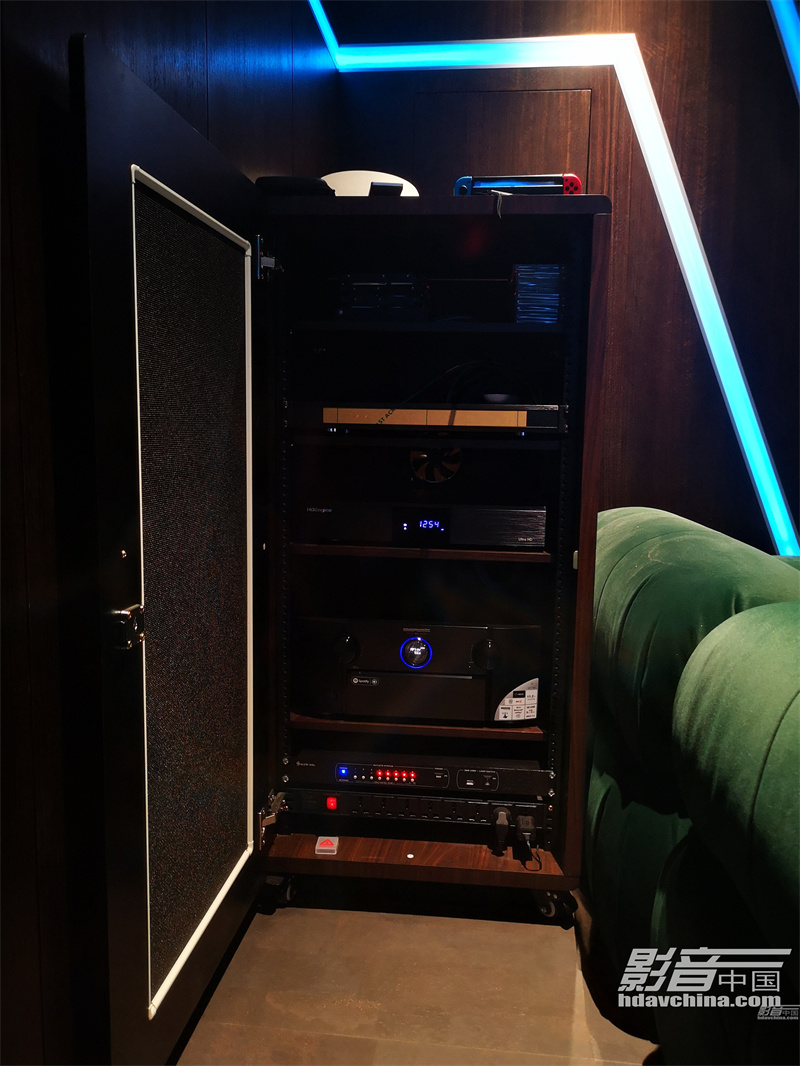

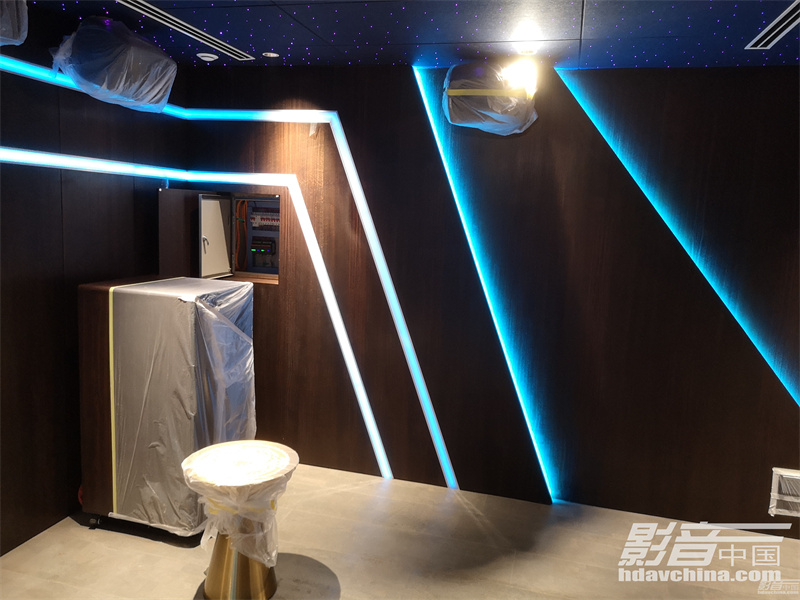

纯净的电源供应对于影音室系统器材的优异表现也起着非常重要的作用，从入户的电源分线器处单独拉一条线路至影音室的独立电源供应线，保证做到正确接地（横截面积在18mm2的铜芯线缆），能有效避免家庭电网中因其他大电流设备突然启动在线路中产生的干扰，能够为影音室内的电子设备提供稳定充足的电流供应。电箱小门也做成隐形门做隐藏，把控好所有的细节。

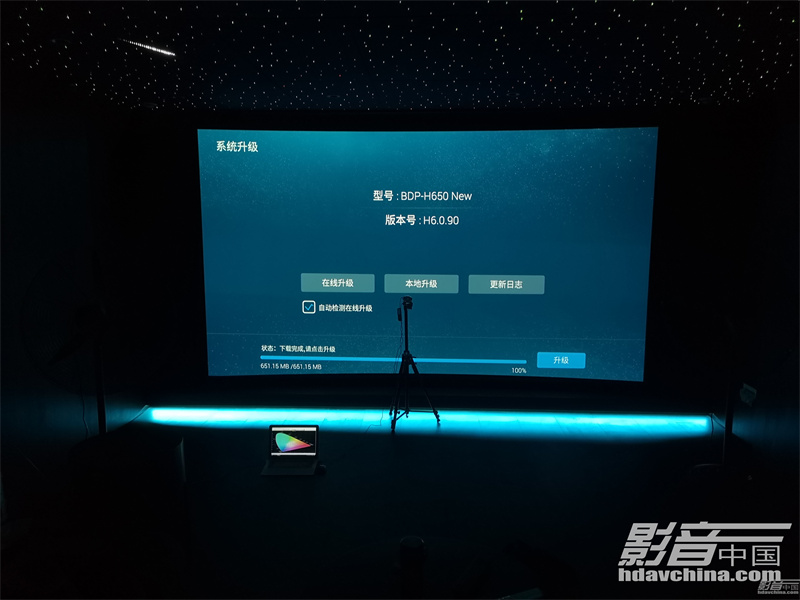

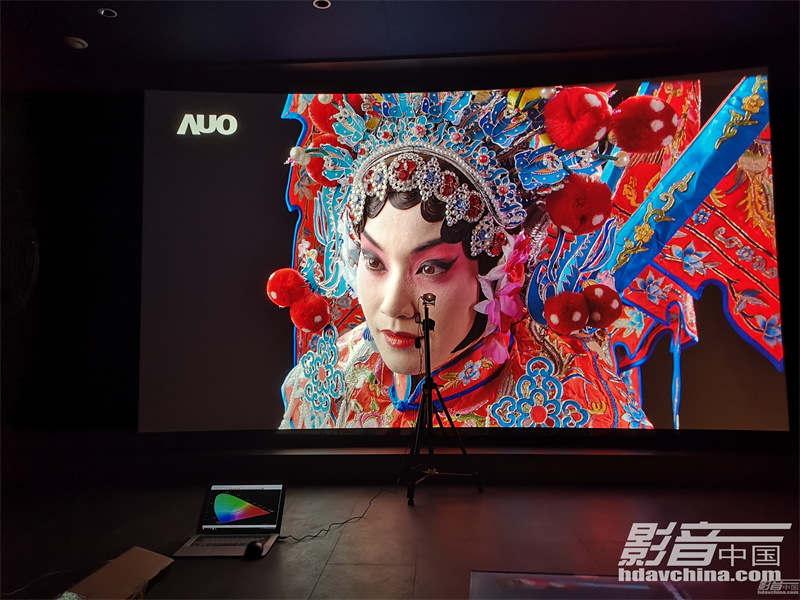

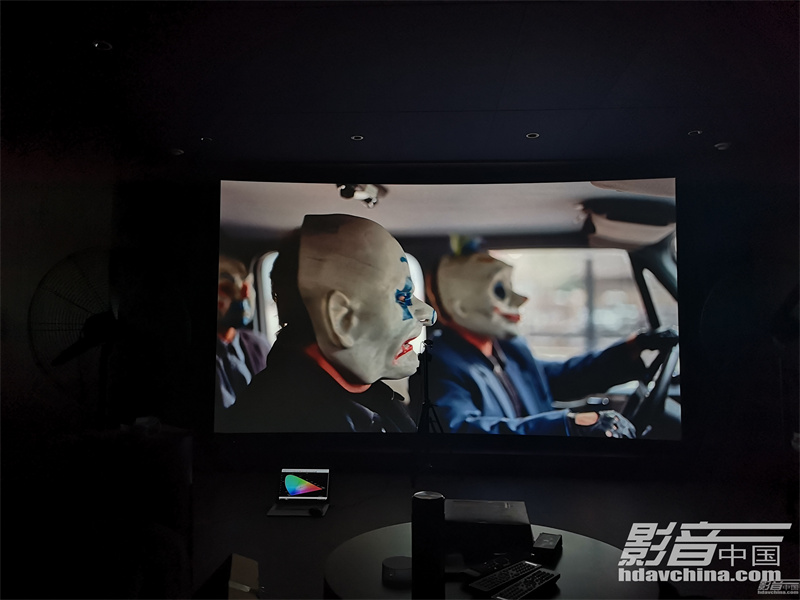

音响设备GENELEC（真力）8350，前左中右3只，全景声天空声道8320 4只音响及低音炮全部做定制隐形，节省空间做到影音室简洁大气美观。画面的调试细节，借助爱舍丽i1pro调色仪对JVC N6电影投影机进行画面色彩及相关细节的调整让整个电影画面发挥出极好的黑位和暗部细节，色彩出众画面极致。

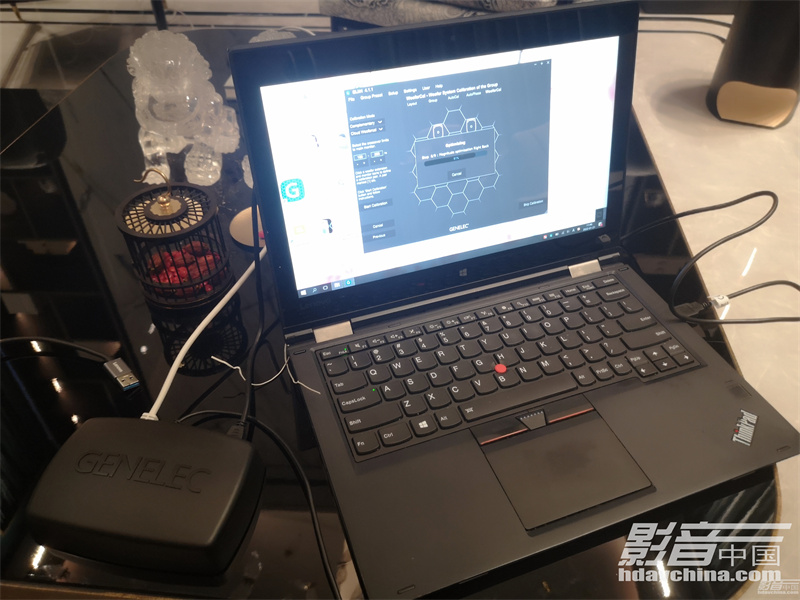

接下来是对整个系统的声音调试，采用GENELEC GLM软件对整个音响系统的测试定位声音校准，低音炮是整个影院系统的灵魂，也是系统最难调试的环节。在使用REW软件工具调节低音炮时，REW频谱仪（声学空间分析仪）实测从低音炮的位置摆放、低音炮的参量均衡（PEQ）和低音炮的相位融合三方面测试最终选择在左前置音响下方。

通过垫5mm大理石材加3M胶减震垫，让GENELEC（真力）7380发挥到极致的低频下潜，不借助软件是绝对调不到位的，不能只盯着低音炮，而是要顾全整体的声场表现。边调边听，边听边调，调的是低音炮，而听的则是整体效果。

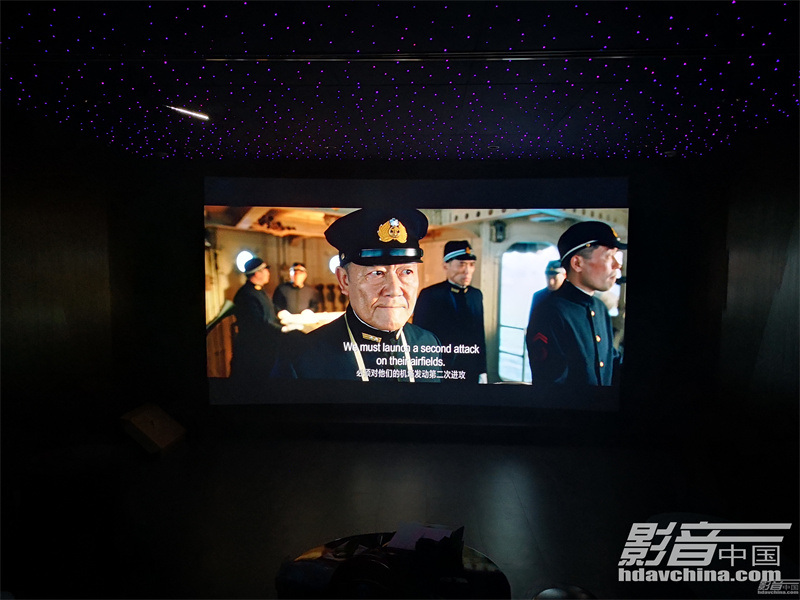

低音炮调节，主要是频率截取、音量大小以及相位的问题，要结合功放和音箱的配置情况以及房间环境来调试，才可以发挥到最佳状态。调试好之后来一段电影《中途岛战役》、《艾力之书》做低频测试，低频极具弹性，下潜能力强，量感丰满听感宽阔宏大。业主也对整体效果给了相当高的评价，对声学处理、音响调试的专业性及影音整体安装细节、声音效果都感觉非常满意。

智能应用安装、操作过程及效果设计

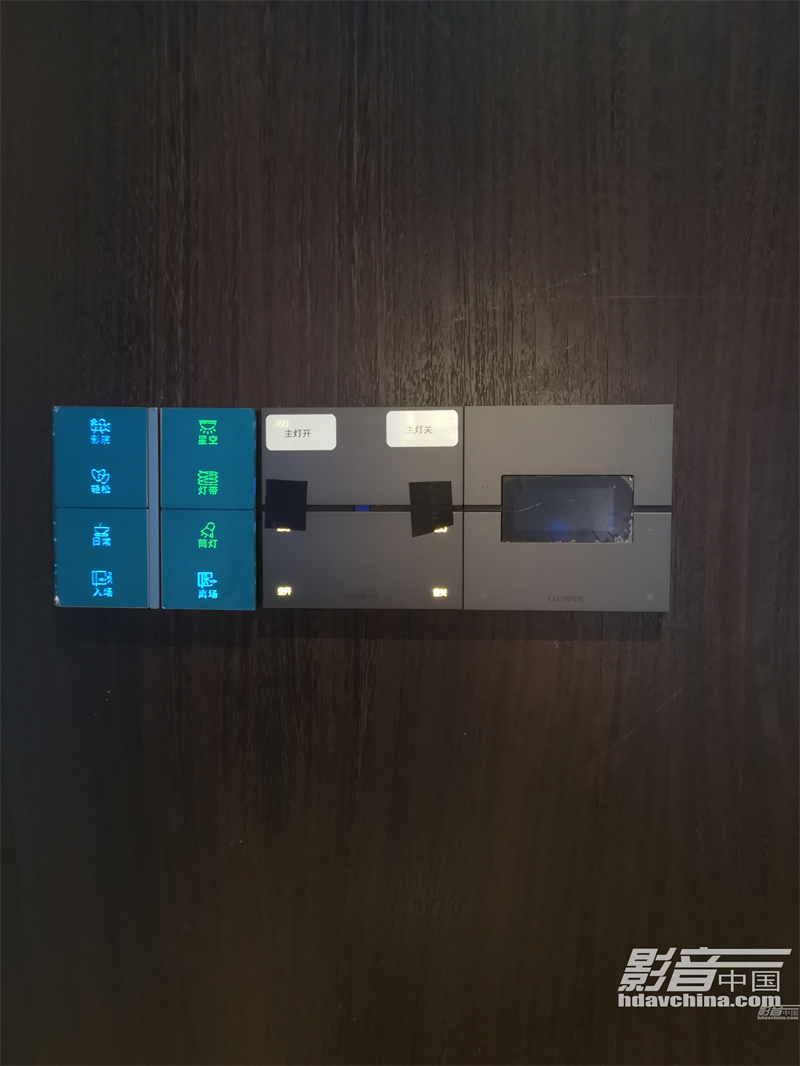

本案用CRM智能家居整合所有影音设备、灯光以及场景的变化，用户可以直接用Apple iPad、遥控器、墙面板对影院各个设备实现“一键控制”。设计师预先设置好了“入场”、“离场”等多种模式，所有影音设备、灯光都按照预先设置的一键“开启”或“关闭”，方便业主和其家人快速使用。

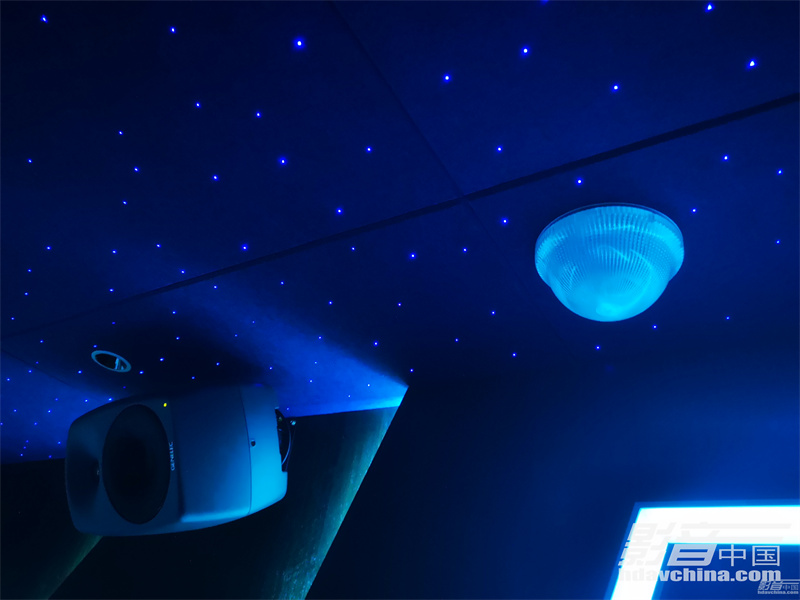

推开影音室的门，上方探测器识别感应到有人进入室内，影音室内的灯光变回亮起。按了“入场”模式之后，待业主落座后灯光会逐渐关闭，所有音响设备自动开启，观影正式开始。结束时按“离场”模式，设备和灯光依次按顺序关闭。游戏或日常场景也预先设置了轻松的灯光氛围，而且针对电影模式，音量也预先设置好适当的高低。

客厅的音响系统也具有一键“播放音乐”、一键“开关窗帘的”的功能，主人在家听音乐也可以根据自己听到曲目，来更换不同的灯光场景。

整体风格与效果

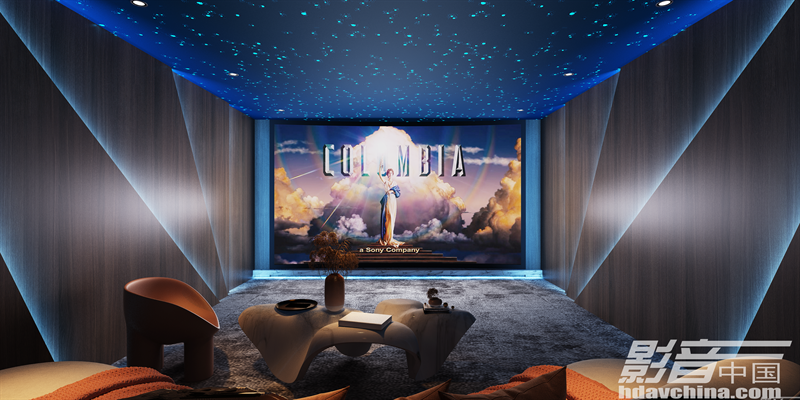

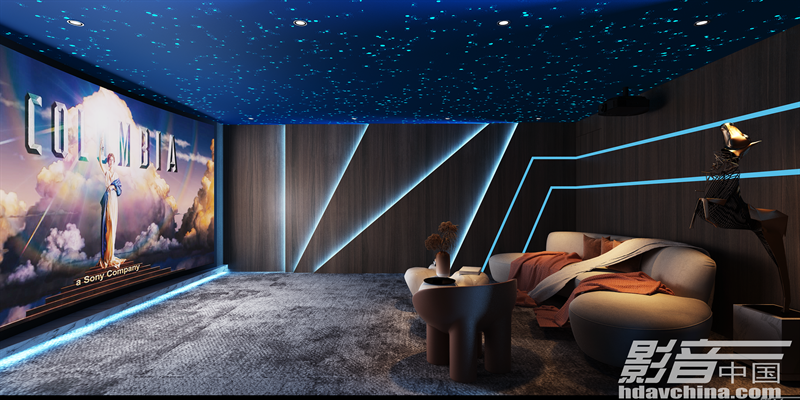

在美学设计上，选用了时下热门的星空顶加流星造型，搭配可变换的灯光效果。西顿芳华双色温灯光及RGB氛围调光系统，使得影院内部呈现丰富的色彩。现代简约不强调单个的装饰元素，更看重空间整体给人的感受，希望能带给家人宁静的心境，让家人感受智能家居控制的科技生活带来的不一样体验。坐在影院沙发上，感受静谧星空之下的观影体验，置身其中，有如置身寰宇之感梦幻而浪漫。
