基本情况简介

实施方类别：影音设计师

案例类别：私家影院

位置及周边概括性描述：本案位于乌兰浩特市（隶属内蒙古自治区兴安盟）市中心，为自建独栋别墅，建筑面积约2200平米，主体包括地上两层、地下一层，前后带有庭院，是一栋具有蒙古族特色、热烈奔放的建筑。

资金投入：总造价98万元，其中影音设备35万元、智能18万元、建筑/声学装修32万元、 星空顶3万元、软装2万元、MD沙发8万元

空间信息：长11×宽7.5×高3.6m。

用户使用需求：业主为商界人士，蒙古族，热情开朗、干练豪爽、能歌善舞。对影视艺术欣赏有较高要求，希望影厅能满足多人欣赏电影、音乐，兼顾卡拉OK、舞蹈等个性化的需求。设计风格追求简洁大气，同时要融入蒙古族传统元素，并要与别墅整体装修风格达成统一。

设计师：王洪兴

从事智能建筑行业8年，影音行业5年，在热爱的领域里不断学习钻研，在建筑智能和影音设计及调试上不断进步。先后参与设计/调试的智能家居/家庭影院项目40余套，主要作品有：天茂湖别墅、御翠园别墅、亚泰华府别墅等；建筑智能领域，主持并参与了龙嘉机场T2航站楼、长春市传染病医院等多个大型项目，积累丰富经验，其热心细致的服务及专业精湛的技术能力，得到业主好评。

设计/施工公司：吉林省和贞影音科技有限公司

器材列表

1、视频设备

4K投影机：BENQ X12000H

投影幕：焦点MPS系列200英寸微孔透声幕

播放机：艾美影库M30

2、音频设备

AV功放：天龙AVR6700H

后级功放：Sensasound TPO-5300

主音箱：Monitor Audio Gold 300×3

侧/后环绕音箱：Monitor Audio W280×6

天空音箱：Monitor Audio C280×4

低音炮：Monitor Audio Gold Silver W-12×3

3、线材：台湾MPS

4、智能设备

ABB i-bus智能照明系统1套

Control4 EA3主机1台

Control4 S260遥控器1只

5、卡拉OK

主音箱：JBL MTS12×2

辅助音箱：JBL Ki510×2

效果器：JBL KX180

功放：CROWN T5×1+CROWN T7×1

点歌机：视易D66

话筒：MIPRO AT228

影院构建过程，声学/光学处理及特别设计

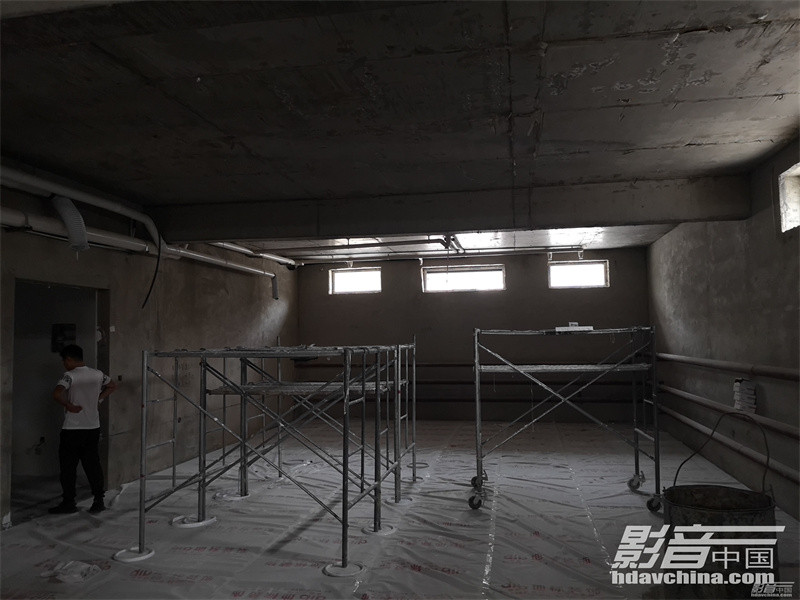

初次勘察现场时，土建工程已完工，设计师发现整体空间过大，前后距离过长。通过和业主协商，并经软件模拟，重新设计了空间比例，做了相应的声学改良方案，以获得更好的沉浸式全景声体验和更舒适的视觉效果。

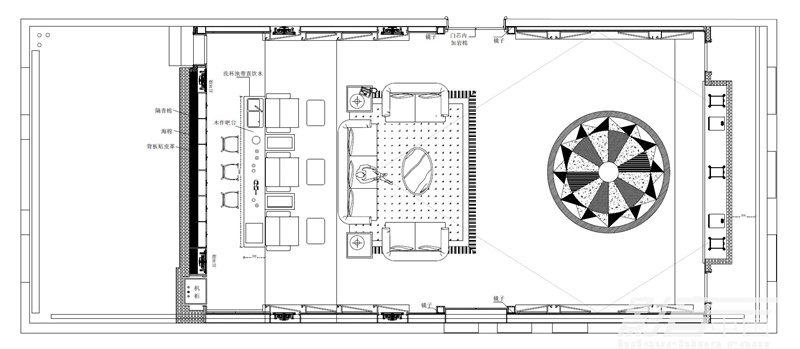

1.调整空间比例，将后方减少的5.3m做成库房，同时起到抑制驻波产生的作用，采用高密度墙体，保证隔音效果，屏蔽室外噪音。

2.业主要求前方幕布背面的窗户保留，以保证无人时的自然通风，所以将前方隔出1.5m空间，作为与室外的“缓冲区

，亦再次减少了影音室的前后距离，在满足业主多人观影的需求下，增加直达声比例。

前方幕布背面窗户得到保留

3.对所有墙面/棚面采用隔音毡+减震器+木龙骨奥松板的结构，做隔音处理。

墙面做了隔音处理

4.将主音箱后方作为主要的中低频吸收区域，除做一部分10cm厚的吸音体，还做了大型的低频陷阱，对过多的中低频驻波进行吸收。

5.前方第一反射点采用吸音与扩散相结合的方式，既有效控制反射声比例，又保证声音层次丰富。

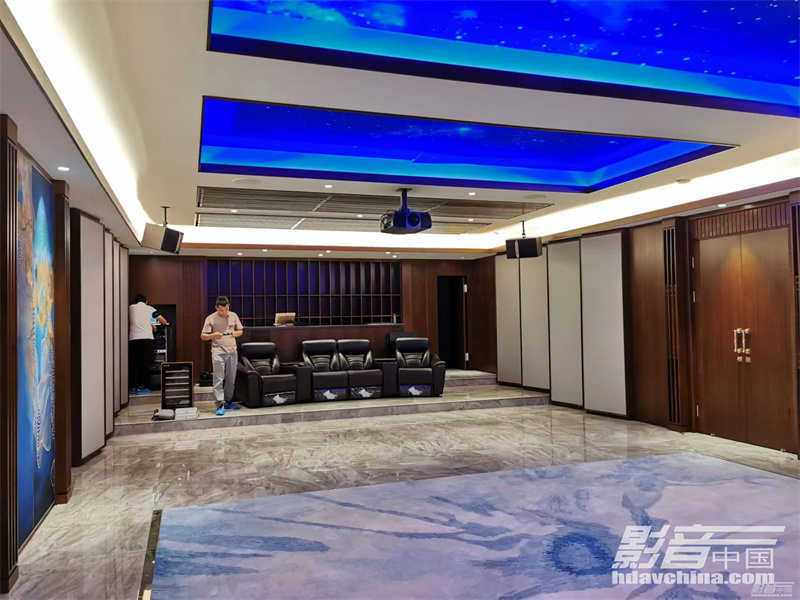

6.将业主原方案里后方酒柜的玻璃隔板全部更换为木格板，并在后方、侧后方以及天花，分别增加扩散板，以改善声像定位和包围感，增强语音丰满度。

酒柜改换了木格板

设计与调试心得

声音调试，印象最深刻的，就是中置音箱的选取。由于选择了与主音箱同款的Gold 300，承受功率更大，因此中频显得厚实，人声清晰饱满。

主音箱和超低音的安装

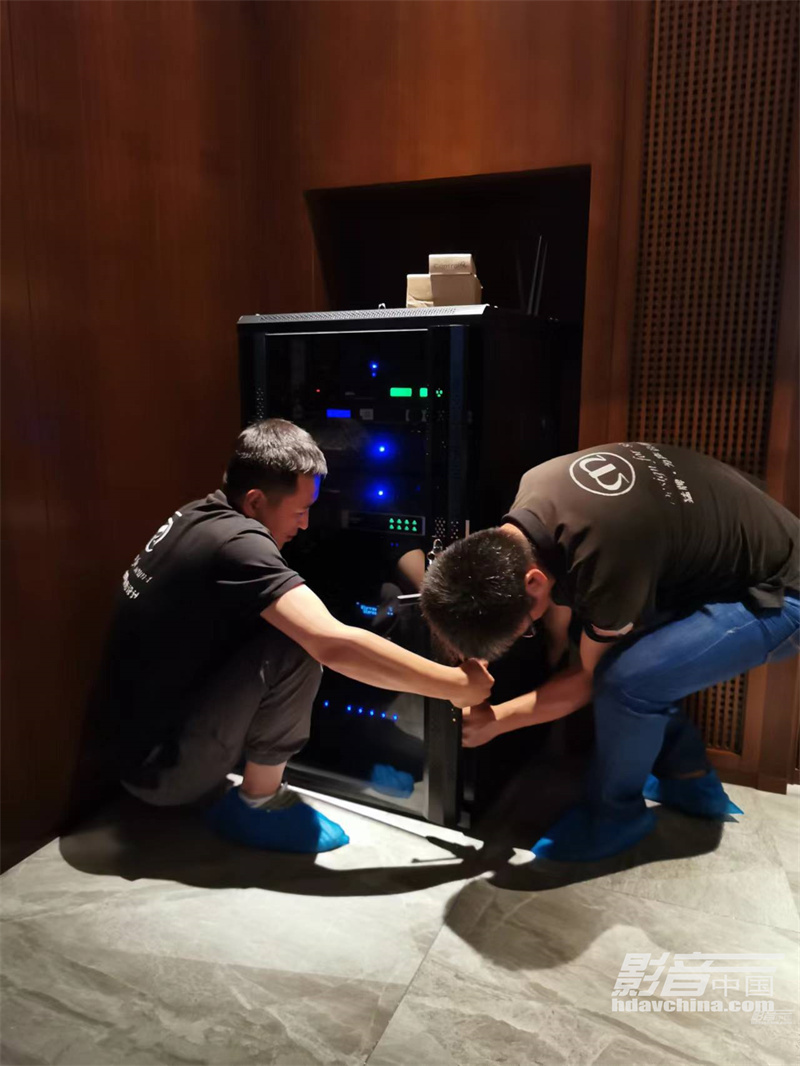

设备柜的安装

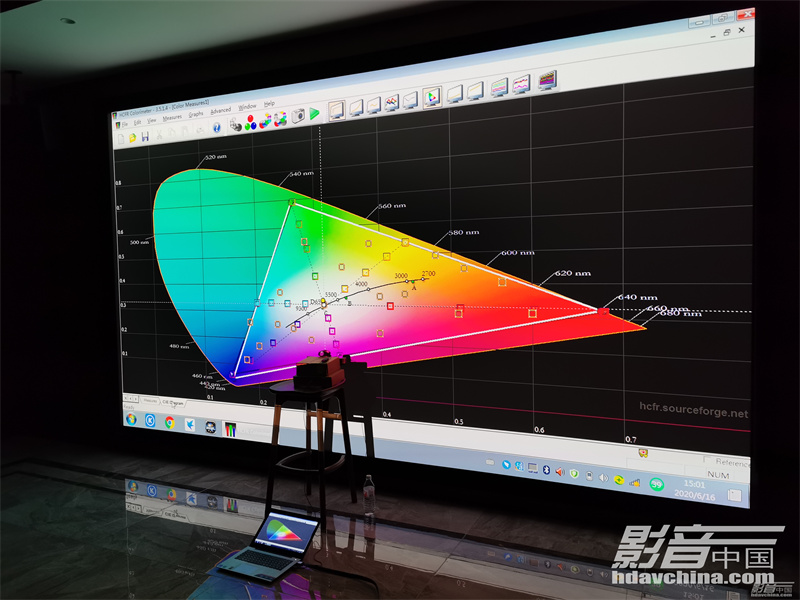

色彩调试使用专业色彩调试仪，配合HCFR Colorimeter调试软件，根据现场的灯光环境，以及银幕的增益系数等具体条件，分别进行了黑白平衡、伽马曲线以及精准的RGB三原色校正调教，使三色光源的DLP 投影机完全超过100%的DCI- P3色域覆盖标准。

投影机安装

视频调试
