在之前写的“那些疯狂的音响”专题文章里面，我们说到的低音炮当中那些疯狂的产品。后来专题内容经过二次编辑之后上传到今日头条的影音CN账号，结果引起了网民们的热烈讨论。低音炮顾名思义就是家用声音箱系统，用来重放超低频声音信息的音箱设备，在家庭影院环绕声系统中毫无疑问是必不可缺的重要角色，同时那些定位相对较高的两声道Hi-Fi音响系统中，也会采用低音炮来重播低频信息，从而实现更为全面的全频声音回放。

说到低音炮，大家对它的普遍印象就是“越大越好”。低音炮中所采用的低音单元要口径大、功率大、箱体容积大，这样才能输出能量足够大的，且频率足够低的低音。因此，当年日本的Diatone才会疯狂到做出1600mm口径的低音单元，并且使用这个庞然大物制造出D-160这款巨型的低音炮，实现8Hz～500Hz的惊人低频响应范围。这也让我们充分认识到大口径低音喇叭对于重放低频的重要性。但要做出这样的一只低音炮，难度是很大的，即使做出来了也很难应用到家庭环境。就像刚才说到的Diatone D-160，它非常重，且非常大，最终的下场只能落得研究用途。

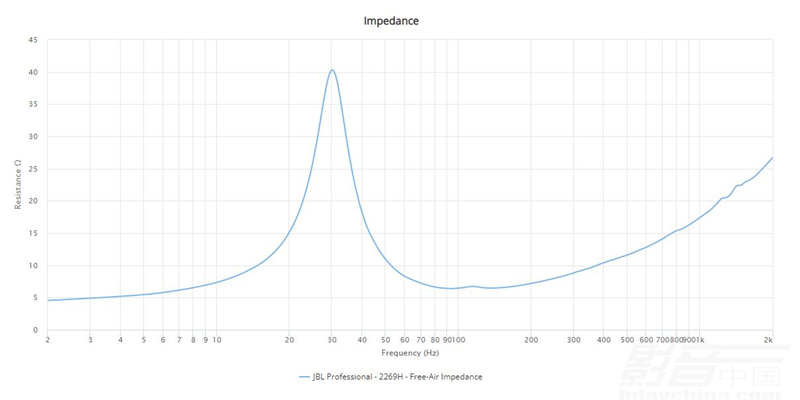

JBL 2269H 18英寸超低音单元的阻抗曲线尖峰位置落在30Hz，因此30Hz就是这低音喇叭的共振频率（f0）

目前，低音炮里面使用的大口径低音单元最常用规格的是15英寸和18英寸两种，再大的还有21英寸，甚至24英寸。虽然它们比起Diatone的1600mm口径低音单元，它们要小很多，但放在家庭环境里面依旧是庞然大物。换句话来说，要玩大口径低音炮，还得要求家里有足够的空间来摆放。

为什么大口径低音喇叭更有利于低频重播？

为什么要大？其实一个低音喇叭的低频重播下限能达到多少，最主要是看共振频率f0这个参数。到底哪个才是共振频率呢？这得看喇叭的阻抗曲线，如果在某个低频段的阻抗呈现最大，并且形成一个尖峰形状的，从而阻碍功放的电流，使得低音喇叭的声压级快速下降。而那么这个尖峰也叫“谐振峰”，所对应的频率就是喇叭单元的共振频率。

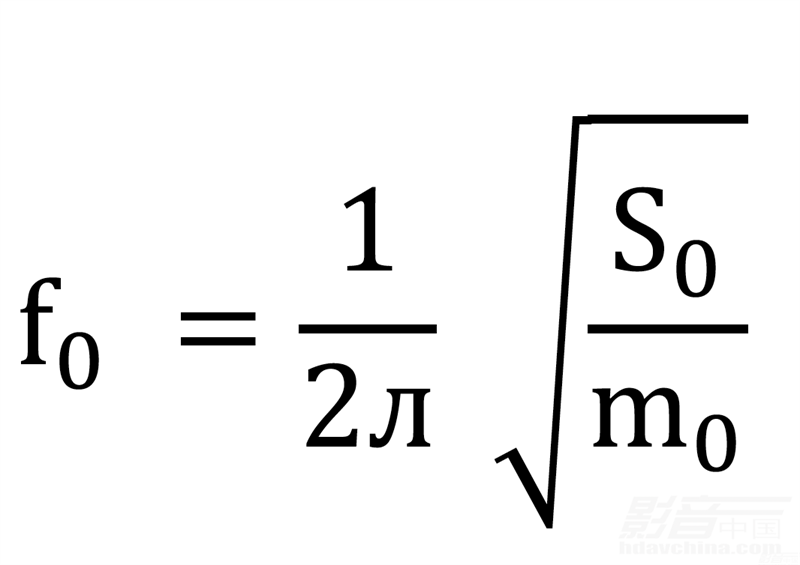

如左上方的计算公式，共振频率f0主要受振动系统的等效质量（m_0）和振动系统的弹性系数（S_0）所影响。其中，等效质量就是音盆（包括防尘帽），音圈的质量和因为震动带动的喇叭两侧的空气质量之和。系统的弹性系数（S_0）就是力顺（CMY）的倒数。力顺（CMY）受弹波（又称“定心支片”）和折环所影响，弹波和折环越柔软，会有较高的力顺，共振频率会降低，低频重播下限更低。

如此一来，加大振动系统的等效质量（m_0），减少弹性系数（S_0）（相当于增大力顺），那么就可以让共振频率（f0）往更低的频率下移，而增大音盆的口径，相当于增加振动系统质量，又或者使用较为柔软的折边和弹波都能实现更低的共振频率（f0），那么就代表着这低音喇叭能重放出更低的频率。虽然找到解决问题的方式，但总不可能不断地加大增加音盆的口径，或使用非常柔软的弹波和折边，两者之间需要获得一个平衡点。

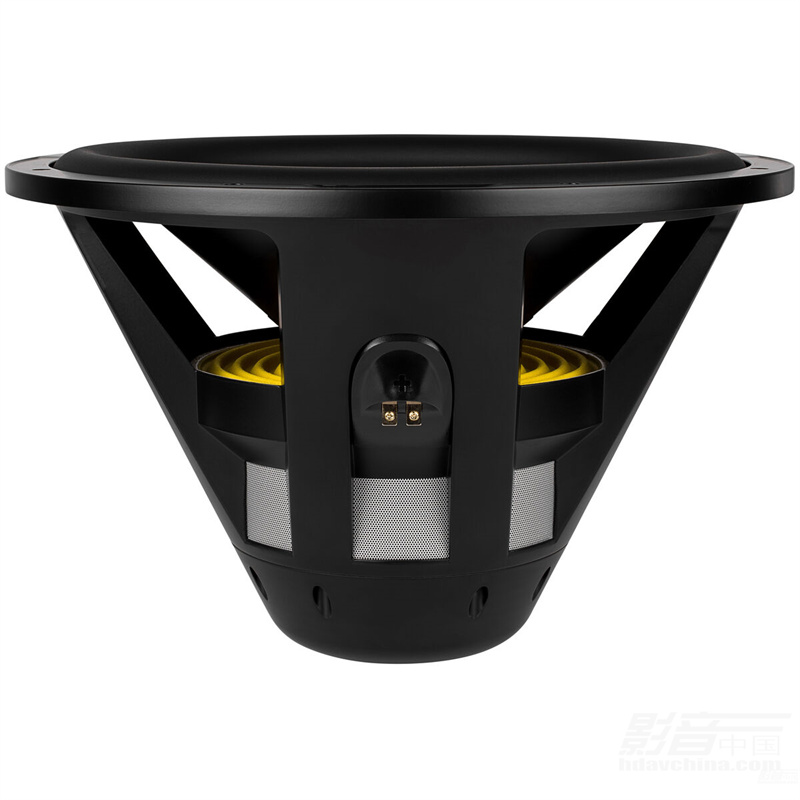

同样是18英寸口径低音单元，Aurasound NS18-992-4A的共振频率（f0）可以到20Hz

另外，这里还能说明另一个问题。就是“煲箱”，为什么音箱刚买回家的时候听起来比较生硬，低音出不来，就是因为新音箱的折环和弹波往往比较硬，共振频率较高（f0），相反使用一段时间后，折环和弹波会相对变软，共振频率（f0）会适当降低，低音的延伸会更好。

有源伺服技术

我记得80年代的时候，YAMAHA有一款ATS-S1的小型书架音箱，2路2分频低音反射式设计，低音喇叭的口径才160mm，箱体容积也不大，但低频延伸标称达到28Hz！这岂不是逆天了吗？到底有这可能性吗？答案是可以的。因为ATS-S1使用的就是有源伺服技术（Active Servo Technology），需要配上原厂的AST-A10功放使用，这种技术并不是什么新技术，现在被广泛地应用在有源低音音箱里面。例如，Rythmik Audio（雷鸣）、Sunfire（骄阳）、Paradigm（百里登）等有源低音音箱正是如此。

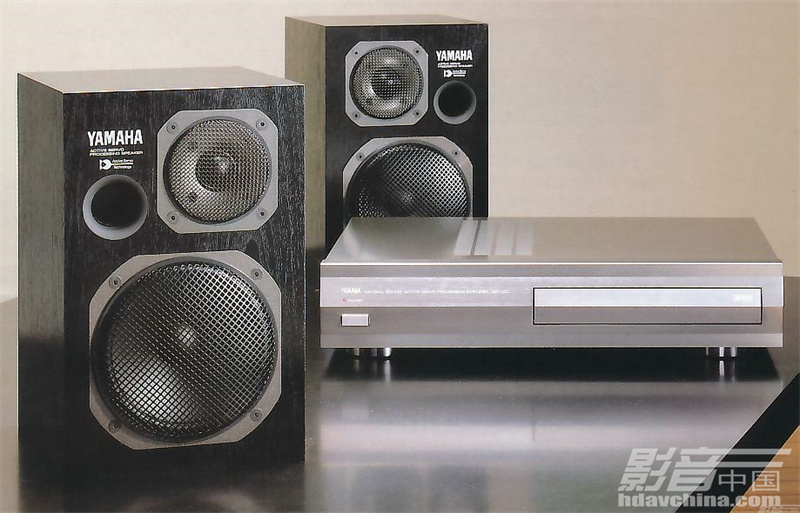

YAMAHA在1988年推出的ATS-S1音箱，通过有源伺服技术，让低频下限扩展到28Hz

有源伺服技术主要采用负阻驱动。负阻驱动源于Philips公司在1970年代开发的Motion FeedBack，简称“MFB”，负阻驱动就是利用输出阻抗与喇叭音圈阻抗相等，但为负值的放大器来驱动喇叭，从而抵消音圈阻抗，使得总阻抗趋向于零，使得功放驱动力趋向无穷大，而最最最关键的是削平低音喇叭的谐振峰，这时候音盆在所有频率下均以等速振动，从而扩展低频的重播下限。而且Motion FeedBack还能从低音喇叭中反馈输出信号到输入端进行比较再做修正，可以起到降低失真的作用。Philips曾经采用Motion FeedBack技术推出了MFB系列有源一体化音箱，例如MFB 545、MFB 544、MFB541等型号。到现在这几个型号的音箱在二手市场也吃香，甚至还有外国的小型音响公司还专门复刻这些音箱的功放电路出售，用于替换原来的功放。

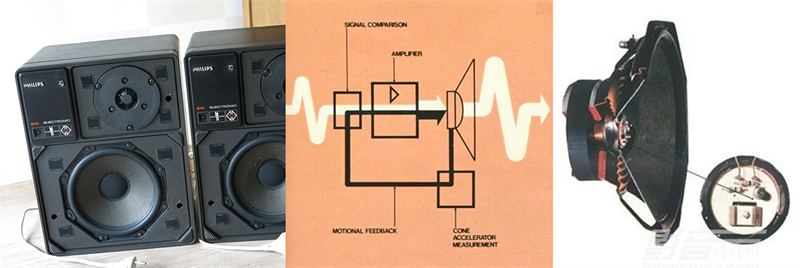

Philips公司在1970年代开发的Motion Feed Back技术，第一；可扩展低频延伸下限；第二，通过反馈修正降低失真

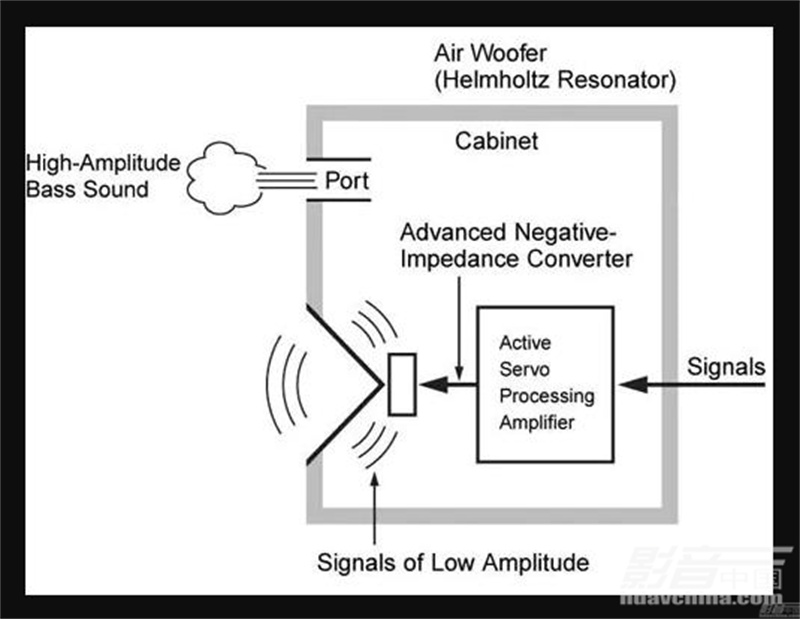

有源伺服技术（Active Servo Technology）的好处就是喇叭本身做不到的，可以通过电子电路的相互优化的方式来实现，能在一个低音喇叭的口径，以及箱体容积相对较小的前提条件下获得良好的低频响应。但它必须有专用的功放一起搭配使用，正因为这样，有源一体化低音音箱里面才被广泛地使用。所以，有些低音炮的低音喇叭口径不大，才10英寸，或者12英寸，但低频能下潜至20Hz，甚至更低，这就是有源伺服技术的功劳所在了。

图10：Rythmik Audio有源低音音箱所使用的Direct Servo Technology就是一种典型的有源伺服技术

未完待续
