倒相式

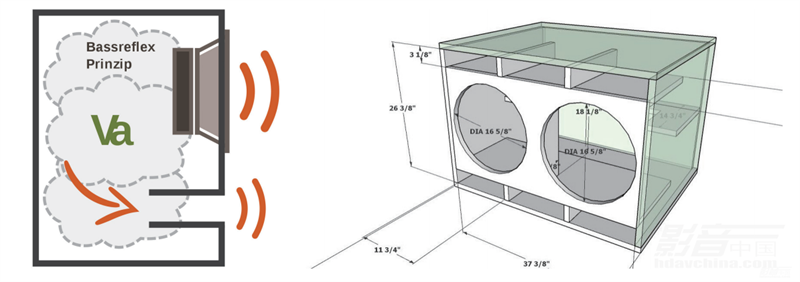

倒相式是低音炮里面最常见，最常用一种设计。倒相式设计就是一个开放式的亥姆霍兹共振腔，由于共振腔存在共振频率，可以把低音喇叭的共振频率时的振动实现高效转换。相比起密闭式，倒相式设计最大的优势是可以提高灵敏度，还能降低低音喇叭的截止频率，可以重播出频率更低的低频。

从外表上看，倒相式就是在密闭箱体上开个孔而已，将低音喇叭背部的声波引出。倒相式箱体看似简单，但实际上内藏玄机，其设计难度比密闭式高。它的性能关系到箱体容积、导声管设计（包括长度、开头面积大小等），还有内部吸音材料。例如，在其他条件不变时，将导声管长度加长，阻抗曲线峰会往更低的频率移，可以播放出频率更低的低频，反之会往更高的频率移动。同样地，在其他条件不变时，增加箱体容积，阻抗曲线峰会往更低的频率移，相反会往更高的频率移。当然，这世界上没有完美的音响。倒相式也有它的缺点。例如，低频的瞬态响应速度会变差，听起来会有慢半拍的感觉；而且也不是所有的低音喇叭都适合做成倒相式。

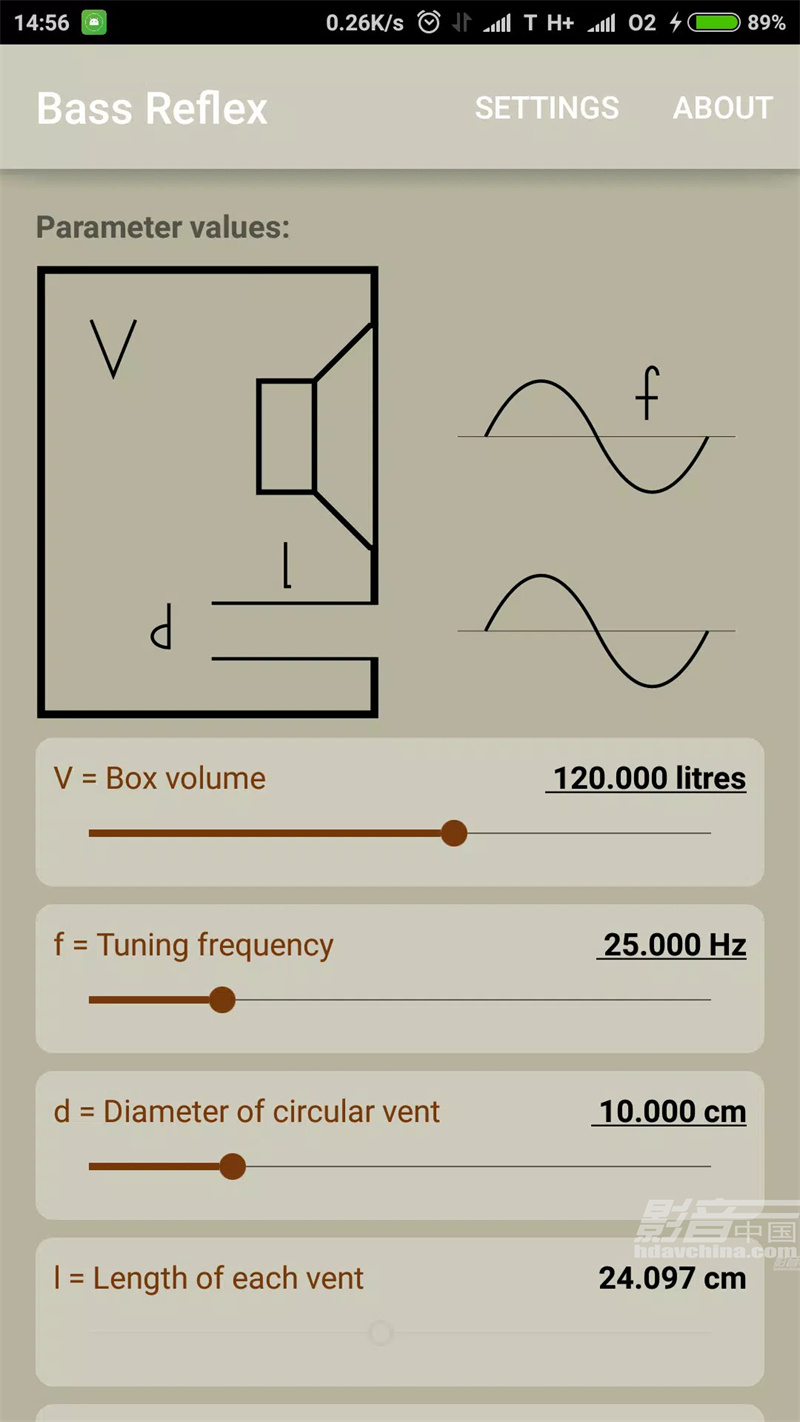

安卓系统有个Bass Reflex的App软件，当你改变箱体容积、导声管的长度、直径等参数就可以看到低频下限的变化

倒相式音箱也会出现变种设计，目的是为了改善它的性能，无源辐射器就是倒相式变种。它用一个无源辐射器来代替原来的开口，通常使用1只，但也有使用2只的，而且无源辐射器的口径大小通常与低音喇叭口径一致，由低音喇叭带动下工作，例如Sunfire True Subwoofer系列、James Loudspeakers Mavericks M122、M152、M213，还有好几款产品都是如此设计的低音炮。无源辐射器消除导管开口所产生的谐振，消除声染色，还能提高低音输出。至于低频的瞬态响应与传统的倒相式设计差别不大。

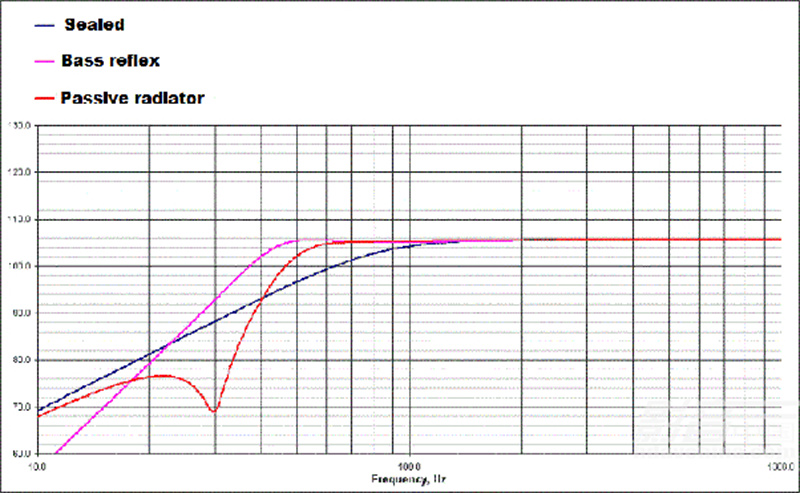

使用无源辐射器是倒相式的变种

传输线式箱体

传输线式（Transmission Line）也叫“迷宫式”，或者“曲径式”，也是一种扩展低频响应的设计方式，像PMC就是全线产品都离不开传输线式设计的，即使是一对小小的2分频2单元书架音箱也能发出丰满，充盈的低频效果，而且这种丰满充盈的低音即使在较低的音量播放时也能感受得到，听感上更平衡。从外观上看，传输线式与倒相式一样有开口，但传输线式箱体内部实际上是设计成一条有一定长度，且经过弯曲的管道。

PMC是使用传输线技术当中，目前最为国内发烧友认识的品牌

传输线式内部的管道长度，管道的截面积，还有阻尼材料都影响着传输线的性能。其中，传输线内部管道的长度是非常关键的。一般来说，传输线的长度是低音喇叭谐振频率波长的1/4，同时为某一低于共振频率波长的1/2。而管道的截面积可以是从始端到末端是一致的，也有从大到小变化，呈现收尾形状的，也有从小到大变化，呈现号角形状的……但不管怎样的变化，管道的最小截面积不能小于低音喇叭的有效驱动空气面积，否则会影响到最终的低音效果。至于内部的阻尼材料方面，背部声波通过管道遇上阻尼材料的时候声速会降低，因此吸声材料的差异、放置量的多少都会对声速产生不同程度的影响，直接影响到最终的声音效果，至于放什么材料，要放多少，这也是厂家的秘密所在。所以，传输线式在设计时的难度更大，更具有挑战性。

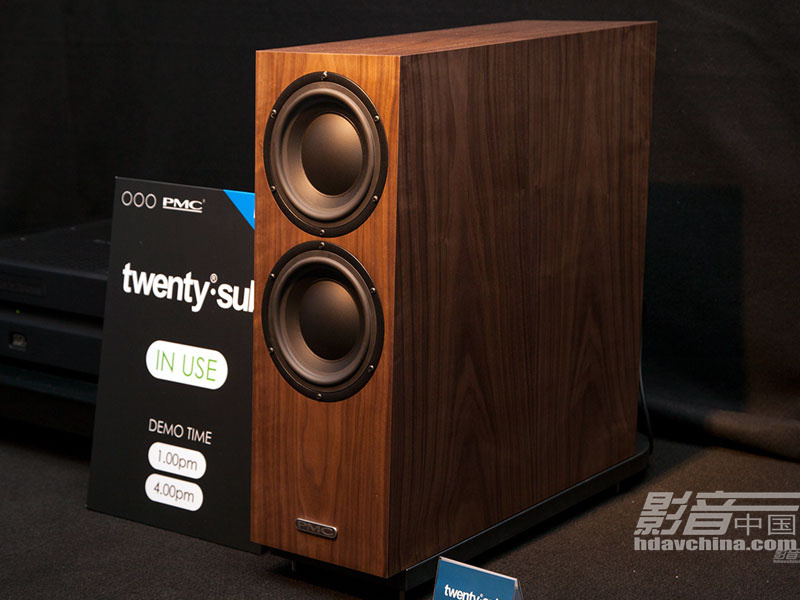

至于传输线式在低音炮的应用上，PMC TwentySub、XBD（BB5、MB5的辅助低音音箱部分）、Wisdom Audio STS、SCS都使用传输式设计的，尤其是Wisdom Audio那只像衣柜那么大的STS低音炮，内置2只15英寸的低音喇叭，再结合传输线式箱体，音箱的灵敏度高达101dB@2.83v，在20Hz的时候能输出130dB@1m的声压级，重播电影里面的低音效果通道声音时能产生地动山摇般的低音效果。

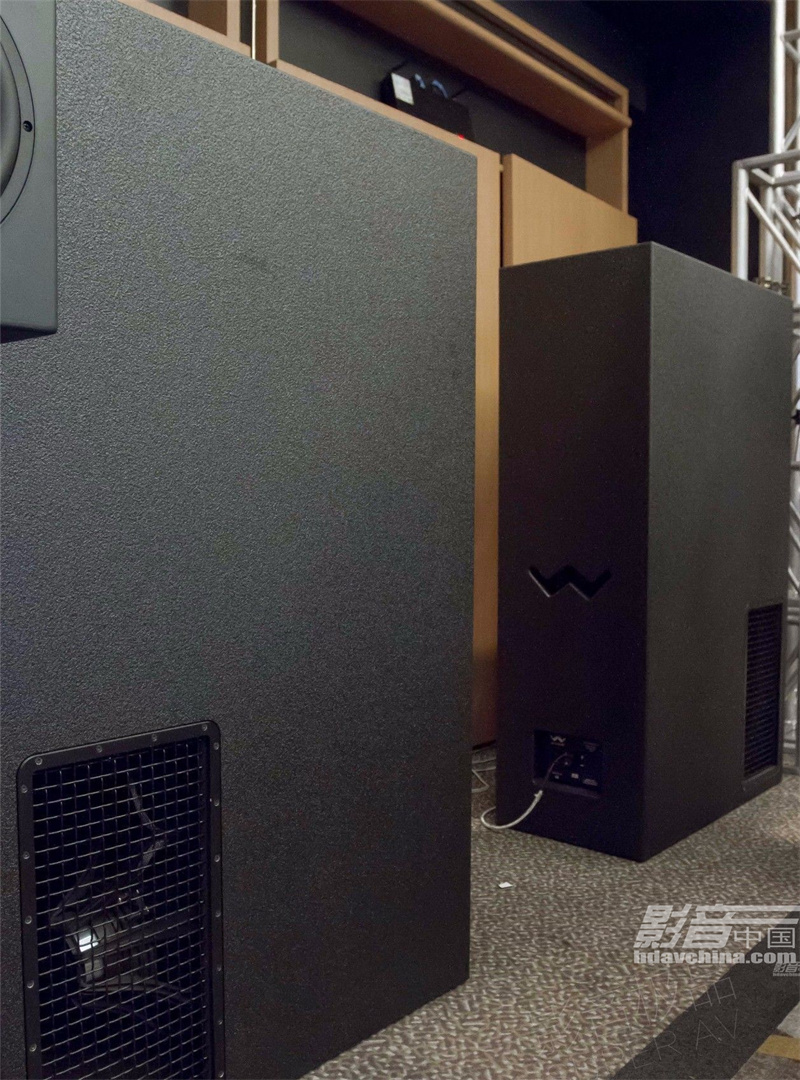

Wisdom Audio STS巨型低音炮

等压式/推挽式

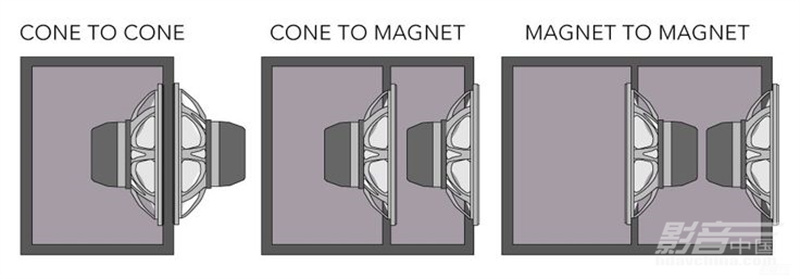

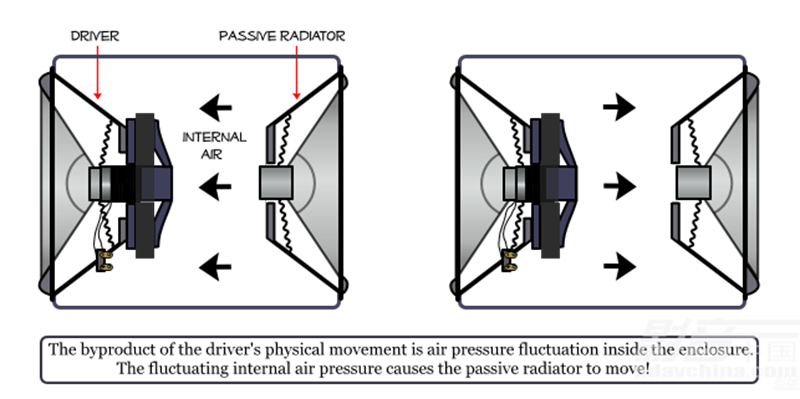

等压式驱动本身就是应用在低音，或超低音播放而设计的，需要至少通过2只低音单元共同协助来完成。组成方式有三种。第一：最常见的就是“Cone to Cone”方式，俗称“贝壳式”，就是两只低音喇叭的音盆部分相向，连接的时候两只低音喇叭的相位相反，一只往前运动时，另一只往后运动，反之如此类推；第二：“Magnet to Magnet”方式（其中一只喇叭在箱体内部），也称“背对背”，或“磁钢对磁钢”，连接方式也是两只低音喇叭的相位一正一反。第三：“Cone to Magnet”方式，就是一前一后排列，连接时两只低音喇叭为同相。这三种方式，不管两只喇叭是同相，还是相互反相接线，实际上两只喇叭的音圈都是同时往前/往后运动，可等效成一只喇叭，可加强低频效果，驱动的时候需要两台功放驱动，但这种方式的低音炮已经不多见了。

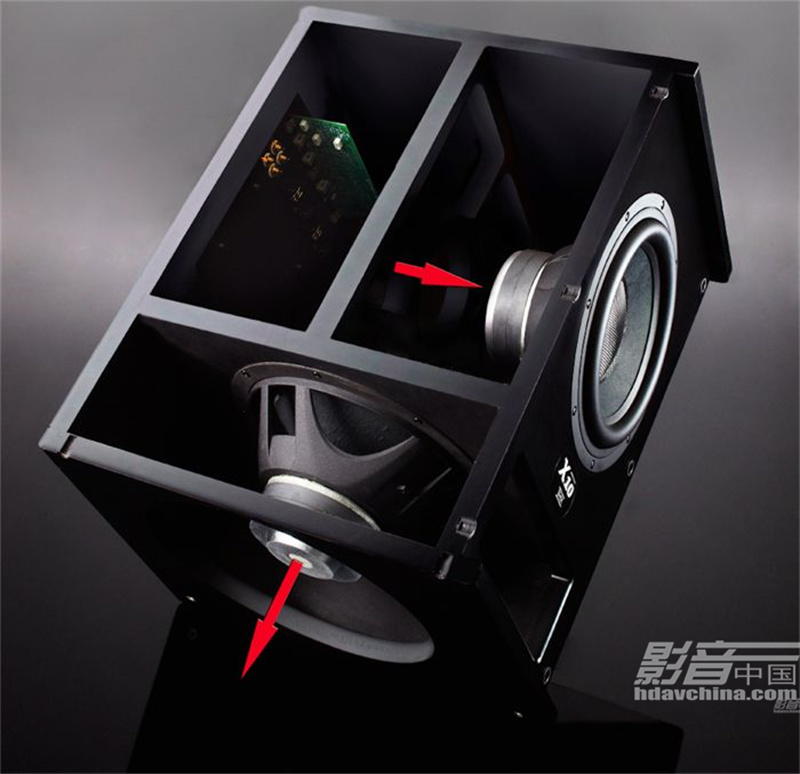

Miller&Kreisel、Ken Kreisel和PerListen Audio的低音炮都坚称自己的使用Push-Pull结构。其中，Miller&Kreisel、Ken Kreisel是一脉相承，PerListen Audio的创始人也曾经运营过Miller&Kreisel，或许这也是PerListen Audio的低音炮使用Push-Pull的原因。它们都有两只低音喇叭，一只在前障版，音盆朝外，一只在底部，音盆朝箱体内部。两只喇叭的相位是相反的，当前障板的喇叭音盆往前冲时，底部的喇叭会往后拉，相反，一只往后退，另一只往前推。两只喇叭的音圈永远以相反方向运动，不仅可以提高低频输出，而且箱体内部的空气形成能有效抑制振膜在谐振频率处的位移量，减少非线性失真。

但如果要说到推挽结构，Tymphany（迪芬尼）曾经推出过的LAT系列低音喇叭，我不知道大家见过没有。这系列的喇叭体积不大，通常都是DIY发烧友买来自己装音箱的，有部分疯狂的烧友会购买多只，然后组成线阵形式做成一条低音柱，实际效果怎样就无从得知。其实这种低音就是海尔式低音的基础上再优化而来的。海尔式低音只有一个音圈磁路系统，但LAT系列是两端各有一个音圈磁路结构，输入信号的时候两个音圈磁路结构就做Push-Pull运动，从而带动中间的多块振膜做挤压和拉伸动作，将空气“喷”出去。
