基本情况简介

实施方类别：影音设计师

案例类别：机房精细化管理

机房类型：E-JOIN猛犸精细化管理机房

位置及周边概括性描述：济南奥体中心商业区

资金投入：整体设备价值80万元，机房投入3万元

空间信息：实用面积约700m2，包含4个影院展厅、1个Hi-Fi展厅及陈列展示和办公区域。机房空间：宽2.8m×高2.6m×深2.3m。

外侧尺寸：宽1.8m×高2m

用户使用需求：原有机房/机柜改建。该机房为展厅核心控制枢纽，集成了智能、影音、灯光、安防和网络等设备的管理，要求机房运行稳定可靠，满足365×24小时的全天候运转，具备恒温、恒湿、防雷、防静电和阻燃等要求。

设计师：杨福晨

设计/施工公司：山东尊宝文化传播有限公司、青岛艾斯卡影音设备有限公司

机房设计与调试心得

机房，顾名思义，是给机器设备造一个“房子”。功能上，将不再是建设一个机柜那么简单。根据实际安装尺寸，设计师先将效果图制作完成，要求不单能满足设备的精细化安装，更要做到理线的精华化管理、恒温/恒湿的热管理，这些都将是机房构建的关键元素。

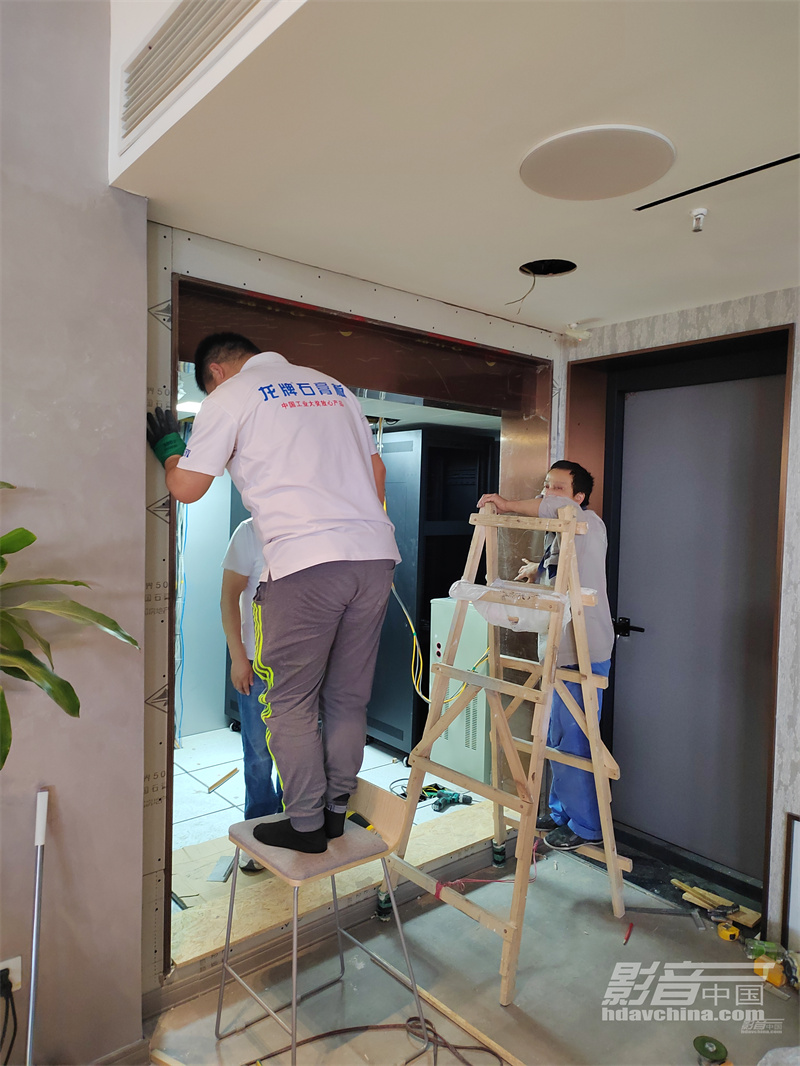

机房的系统化安装，设计好空间至关重要，布局将成为重点，无论是顶部空调风道设计，还是下方的静电底板，或者整个空间的装修造型，都直接决定了展厅的颜值高低和最终性能的呈现。因此，施工时也必须对每一步骤做到精工细作。

设备间离地需有约20cm高度，防静电地板平均荷载应超过1000kg/m2，凡是安装综合布线硬件的地方，墙壁和天棚都需涂覆阻燃漆。

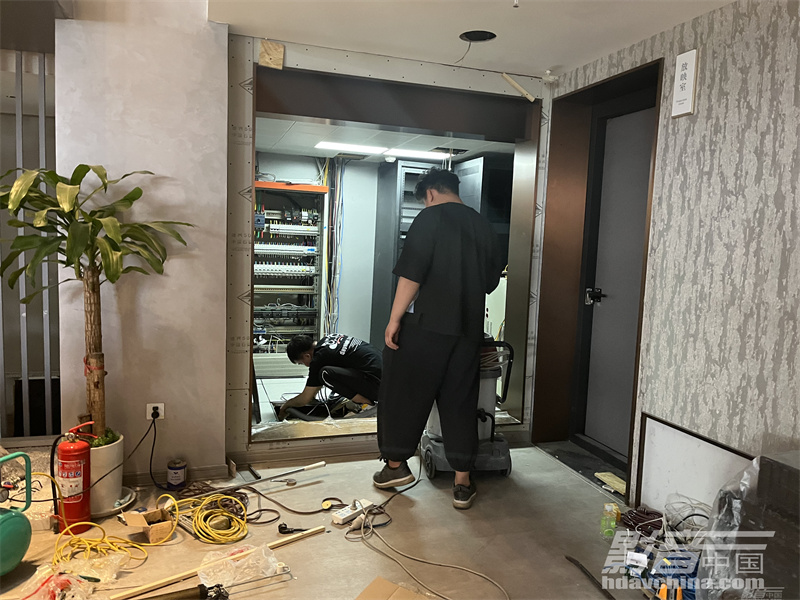

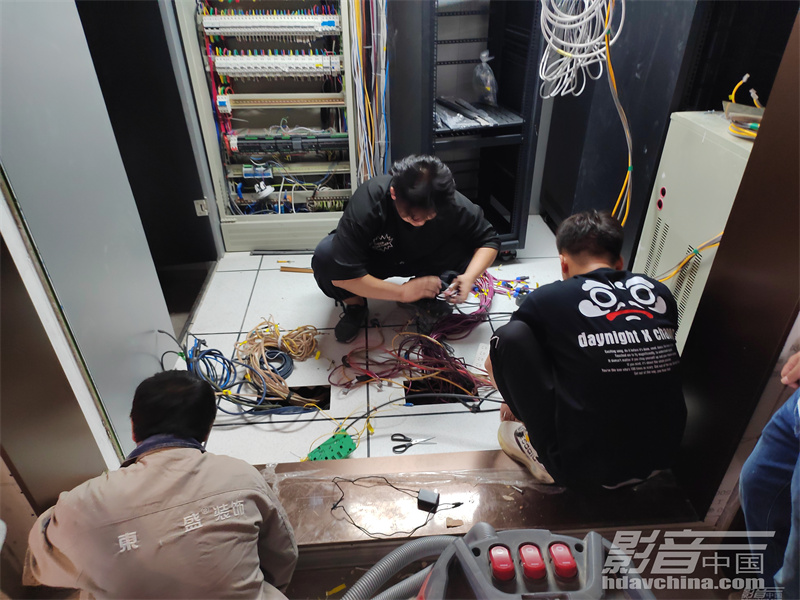

静电地板下线材的整理和布置，将决定整个机房的稳定性。

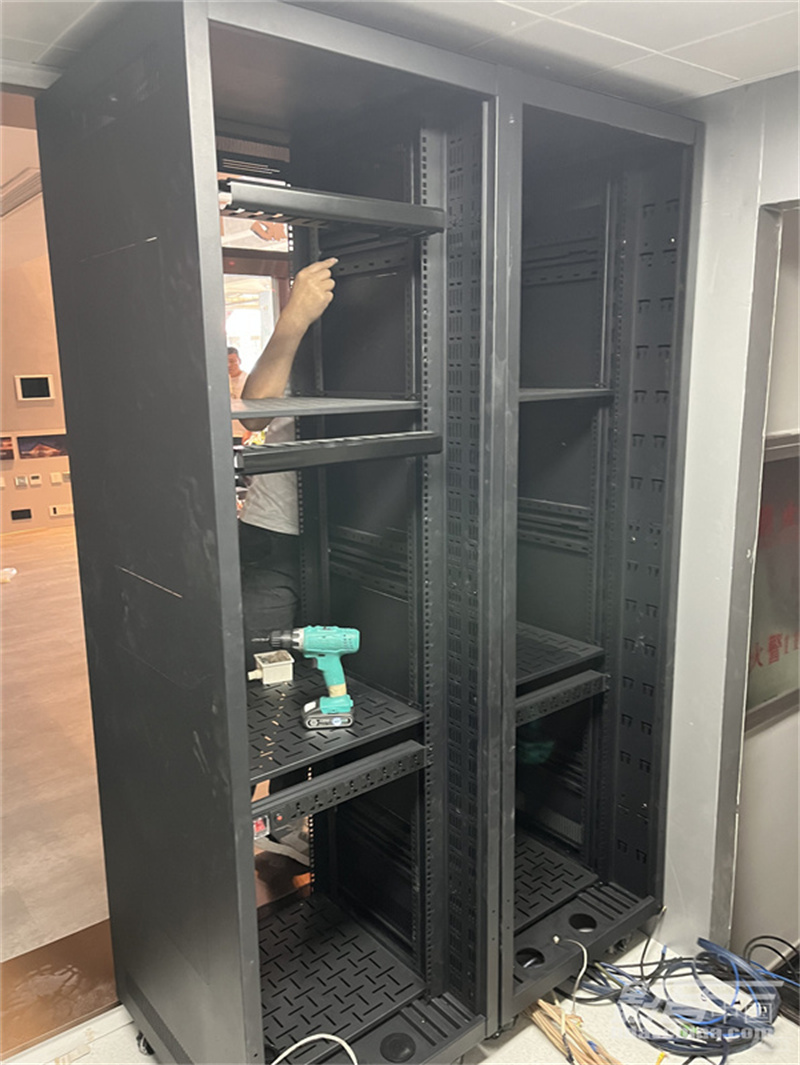

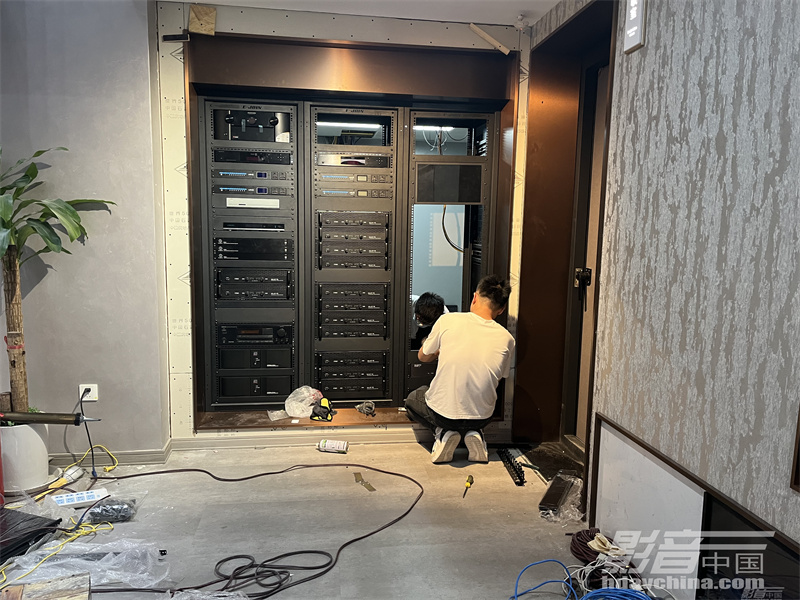

在完成基础建设后，机房开始陈列布局。

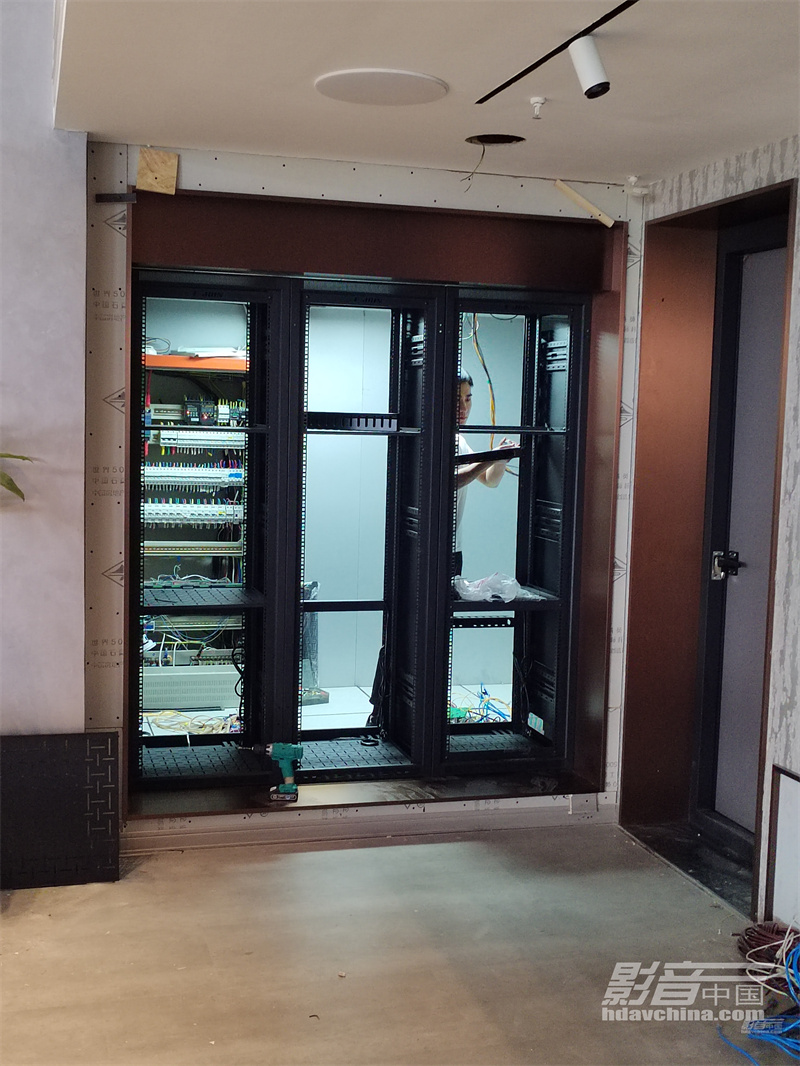

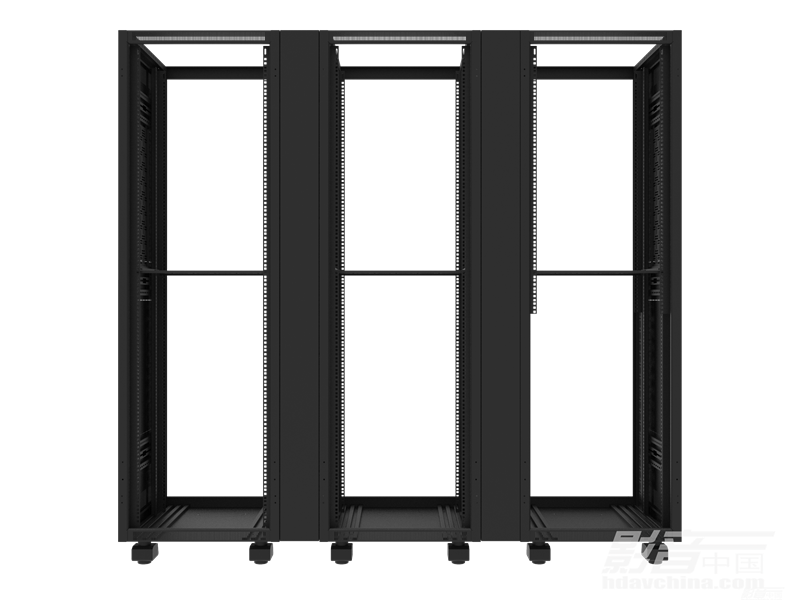

现场宽度完全是以三台机房并柜宽度为总宽定制设计，这样即能确保安装的美观性，又能确保设备安装完后，机房内做温/湿度管理时的封闭性。

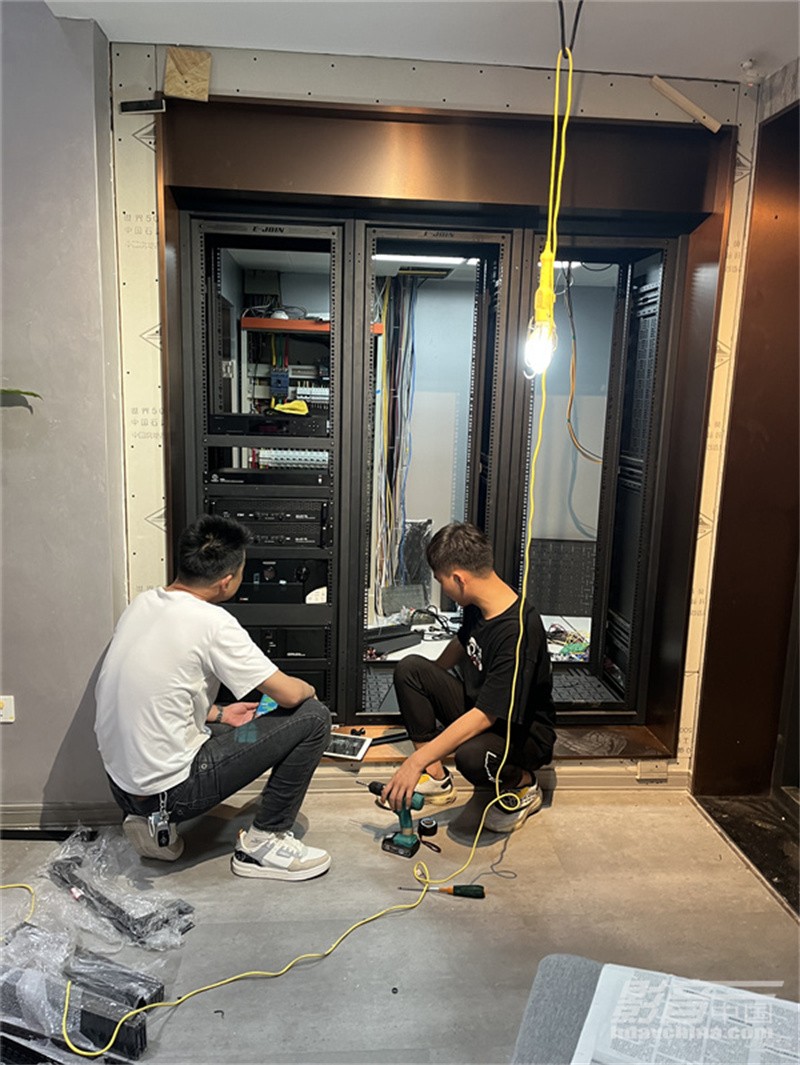

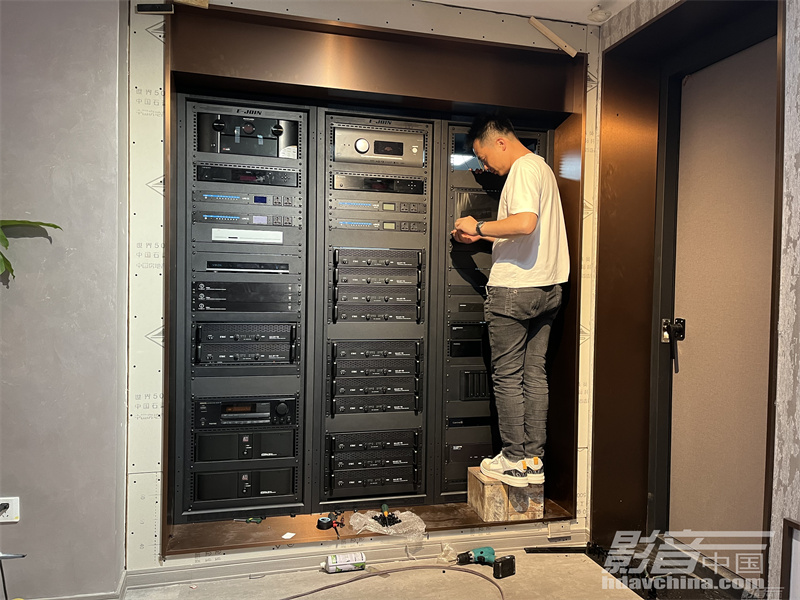

机房位置确定、陈列完毕后，设备安装成为装配的核心关键。怎么让设备合理布置，怎么让每台设备合理安装，将是决定机房稳定性的关键。在确保稳定性的同时，还需要考虑整体陈列的美观，这对安装工程师来说，挑战的不仅仅是技术娴熟程度，还包括对空间和美学的认知。

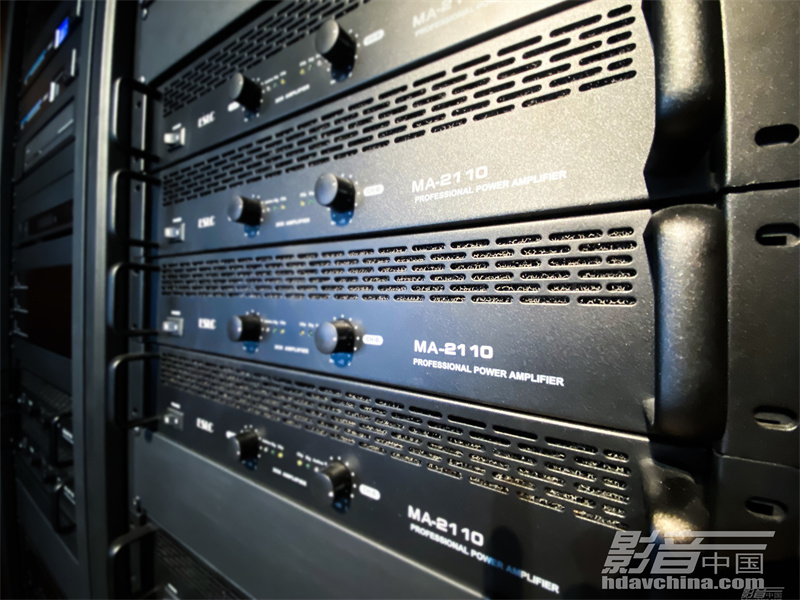

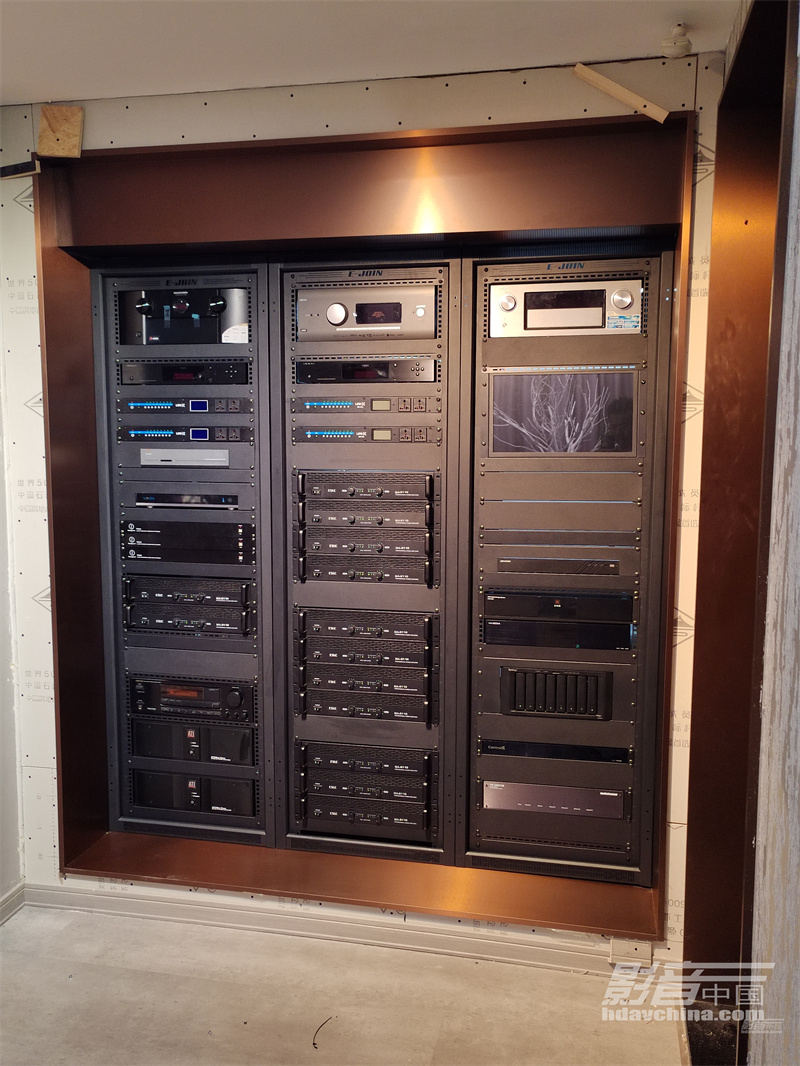

经过安装工程师几个小时的努力，设备陈列基本接近尾声。让人眼前一亮的是，此次的精细化安装，达到最高标准——横向、竖向的排列，都满足整体施工前定下的极高要求。

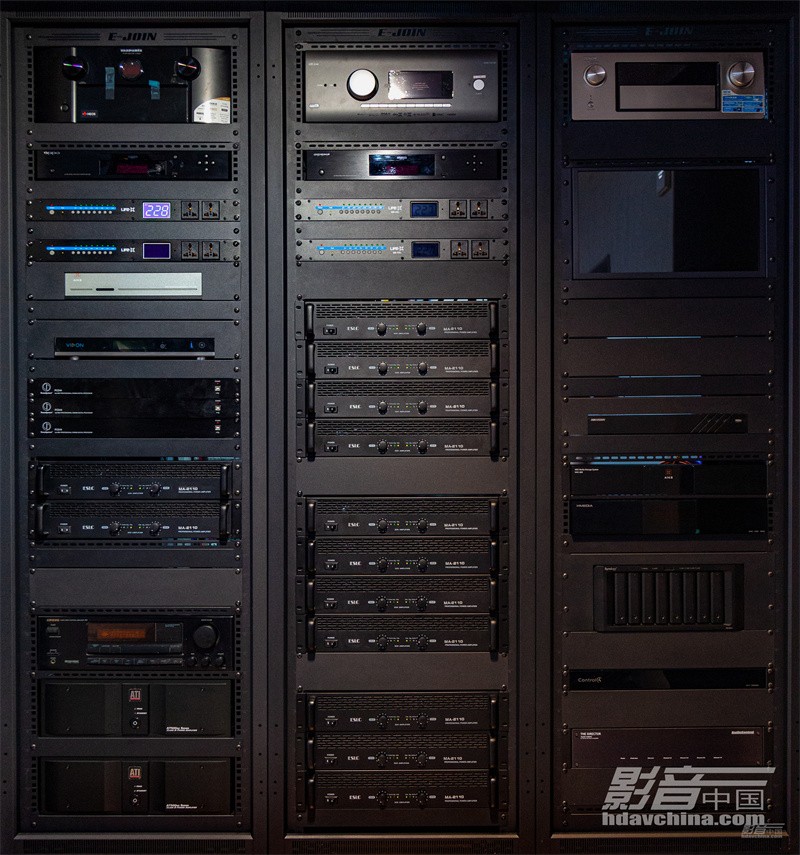

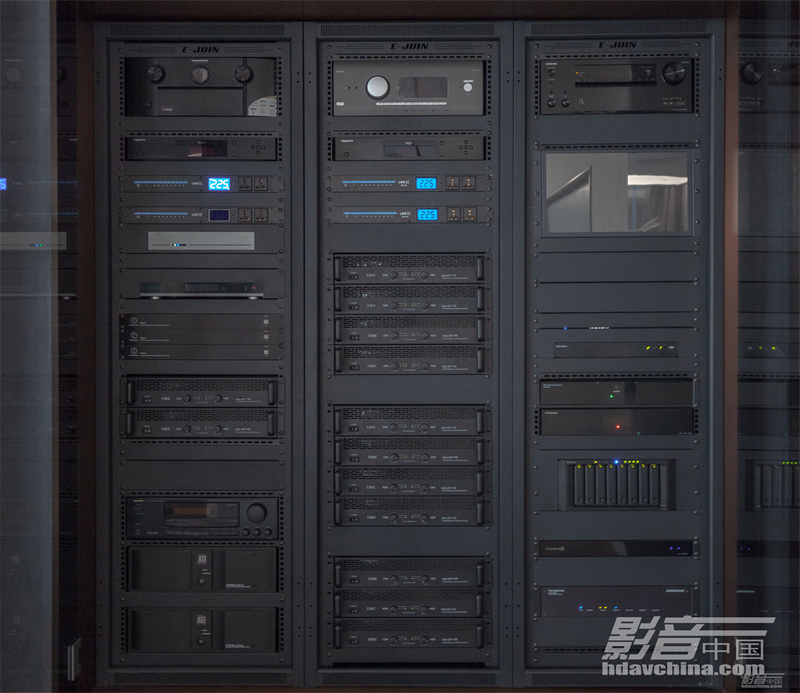

通过精细化管理，对机房改建安装后，我们看到的实际陈列效果。

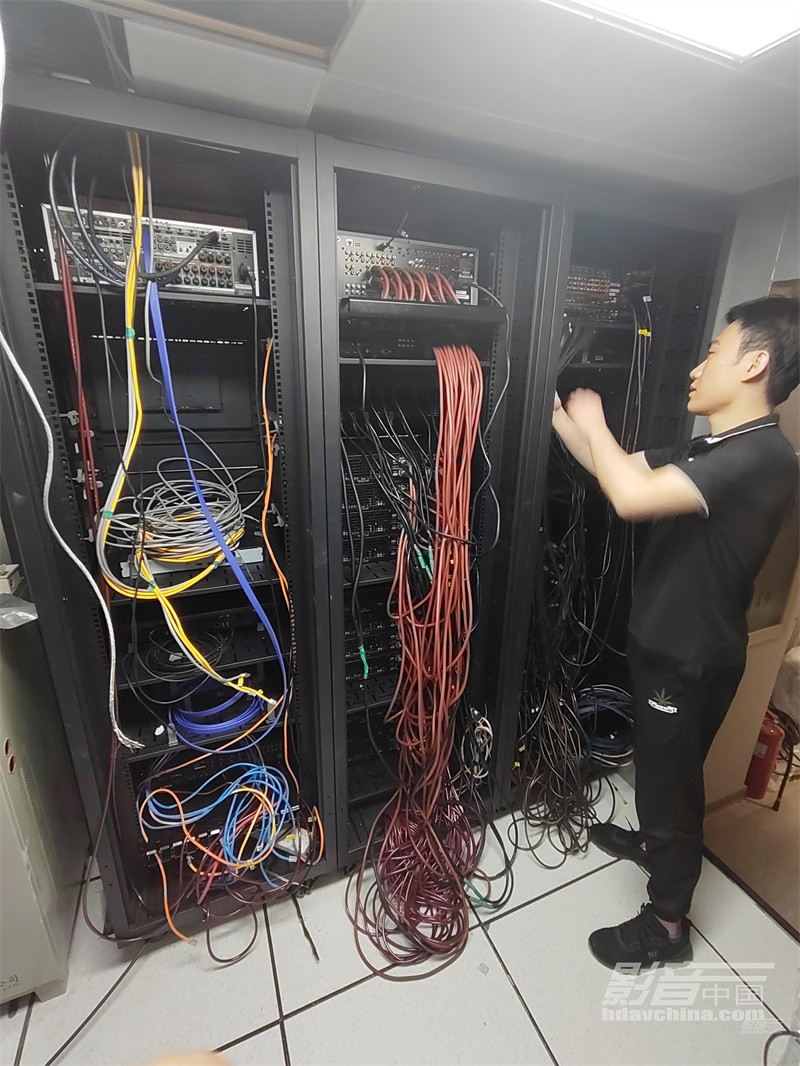

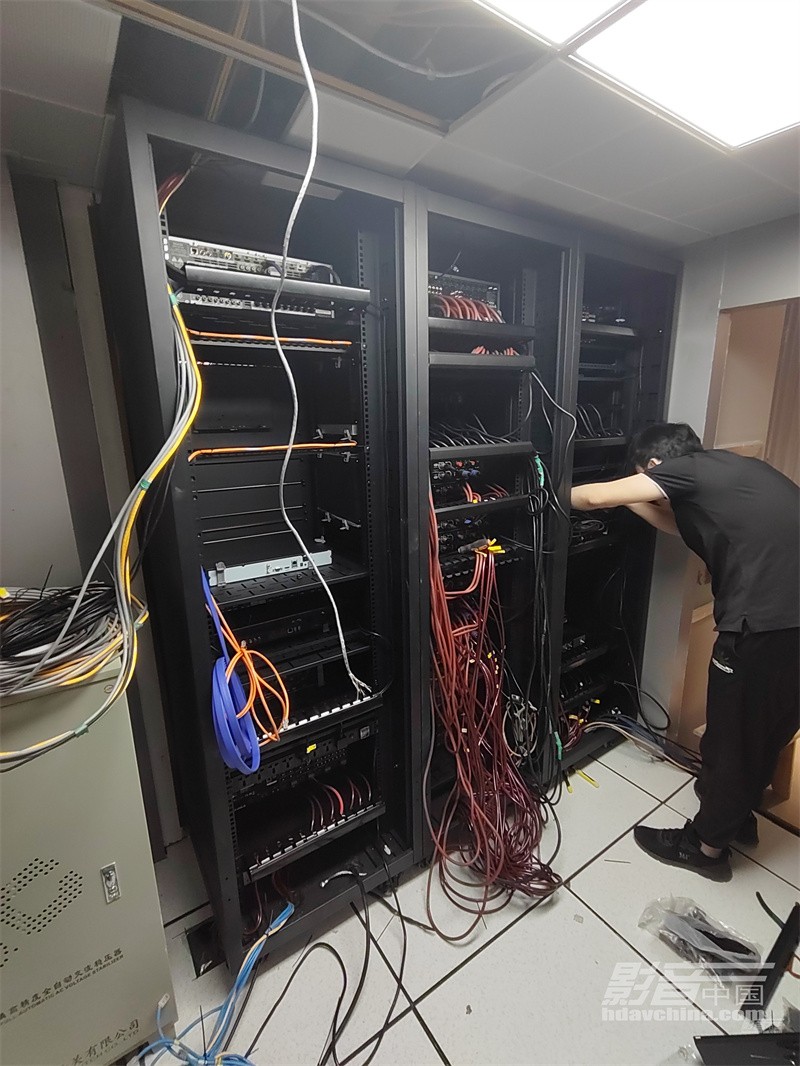

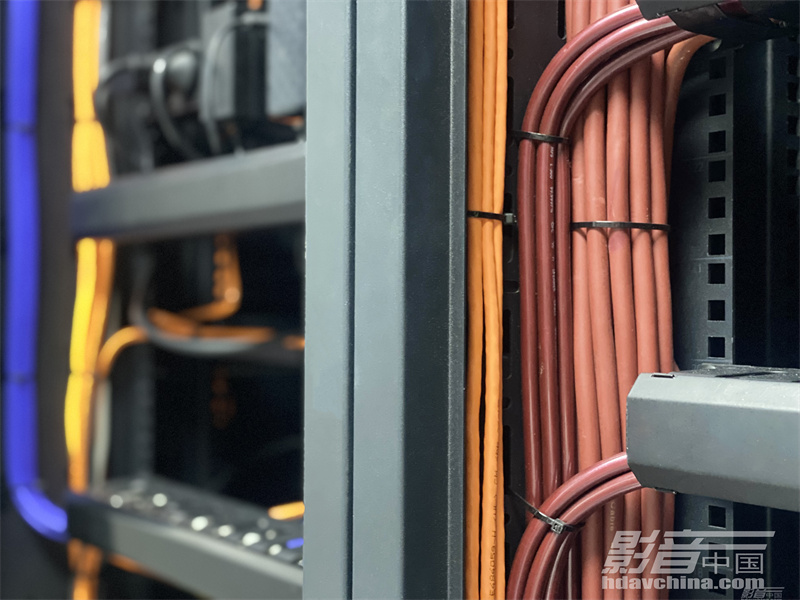

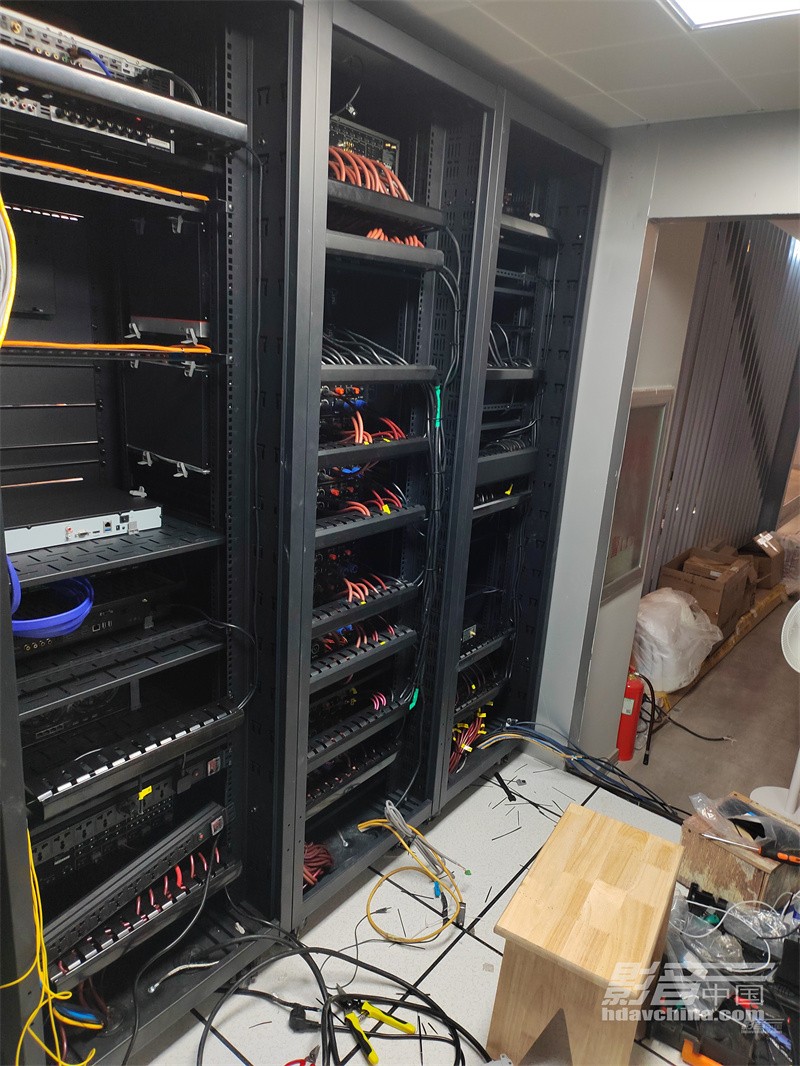

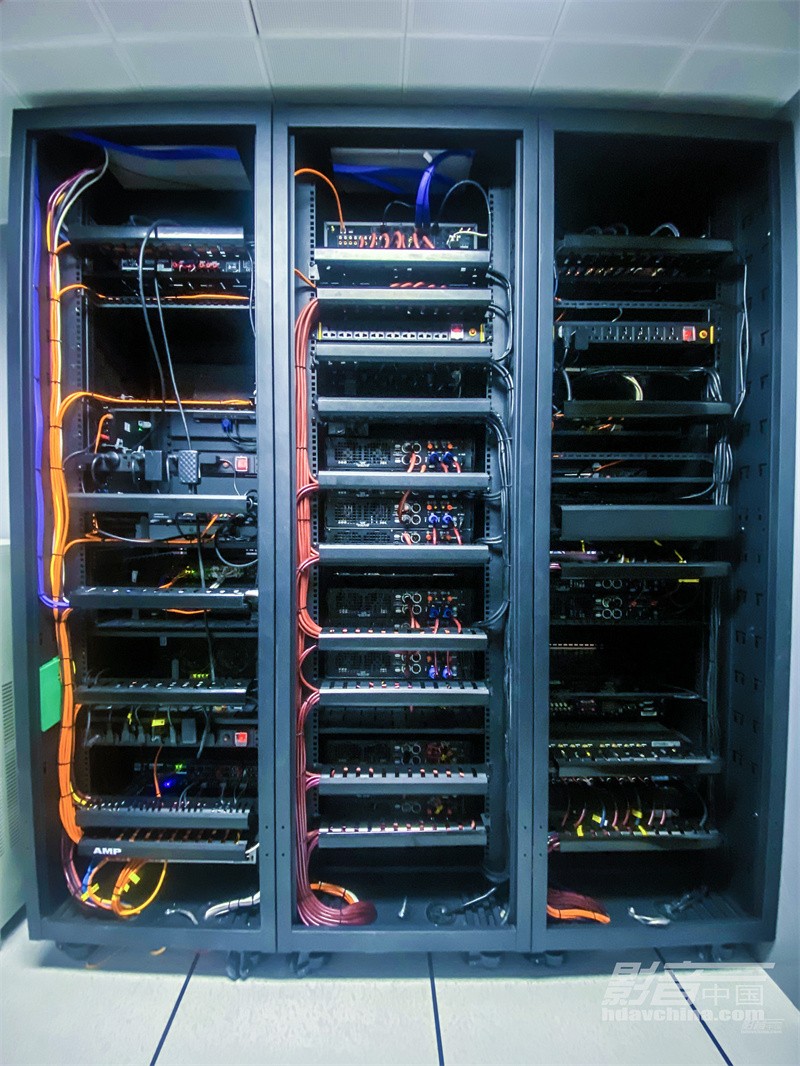

前端面精细化工作结束，看看后端面，理线将是工程师们最痛苦又最喜欢的工作，一个优秀的展厅应该如此。

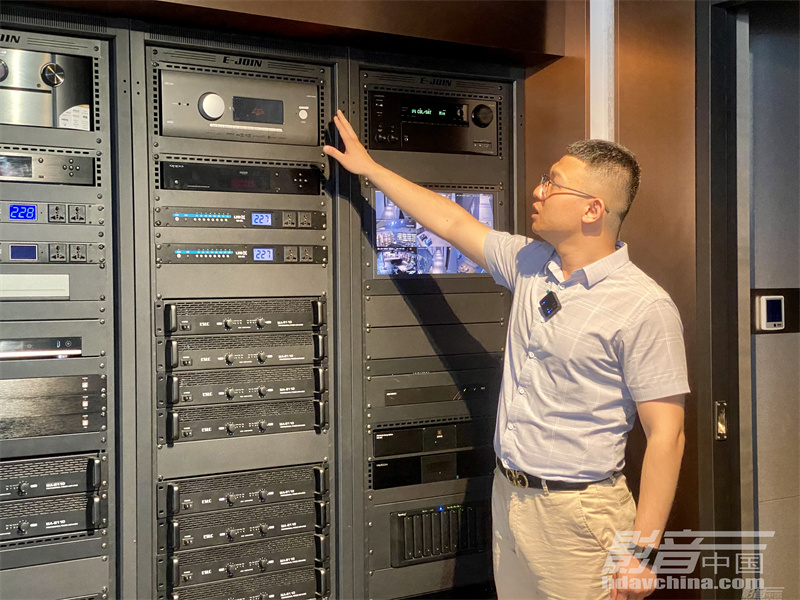

山东尊宝影音展厅机房最终效果

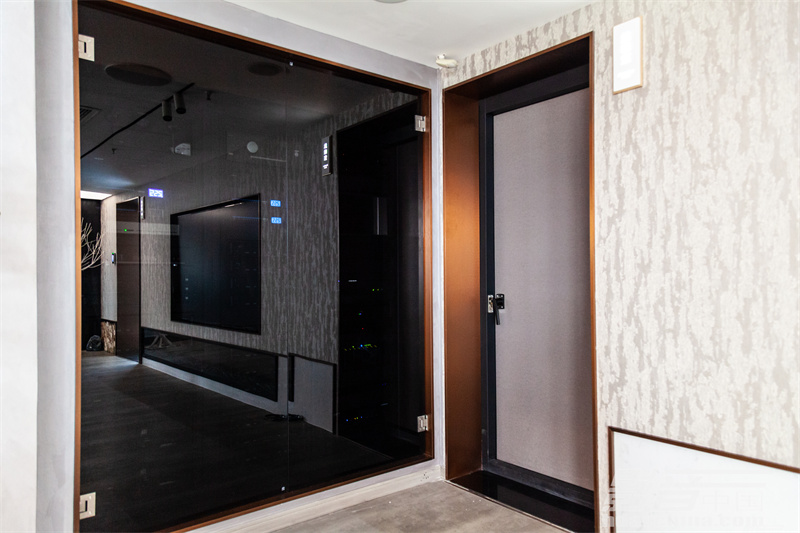

山东尊宝影音设计中心非常重视机房的建设，特意将它设置在展厅进门即可见的位置。将同行习惯藏着掖着的区域，主动呈现给前来参观的用户，无疑是技术自信的表现，是其定位山东省智能影音“航母”的标志性建设。
