基本情况简介

实施方类别:影音设计师

案例类别:机房精细化管理

位置及周边概括性描述:昆明滇池国际会展中心CAV SMART HOME展厅

资金投入:整体设备价值200万元,机房投入2万元

机房空间:宽1.4m×高2m×深2m。

用户使用需求:用户深知,机房对运行设备能起到良好的保护作用,对设备可靠性、使用寿命带来极大提升。缺乏合理布置/架设的机柜,可能会令年故障率增至5%以上,因此机房的重要性凸显,它要能打造恒温、恒湿、防尘、防干扰等一系列保护措施。同时,展厅使用的复杂性,令其必须满足24×365的长时间运行,对设备的无故障要求高。性能卓越的机房,必将成为大型智能影音展厅不可或缺的保护屏障。

设计师:柏海龙

设计/施工公司:昆明柏欧信息科技有限公司、青岛艾斯卡影音设备有限公司

器材列表

视频设备

投影机:JVC DLA-N98BC

投影幕:哈克尼斯200英寸微孔透声画框软幕

播放机:HEMEDIA(海美迪)HD928B三代蓝光播放器×1+希捷4T`移动硬盘、松下DP-UB9000GK蓝光播放机

音频设备

前级解码器:雅俊AVR390

前置音箱:ETON(伊顿)IW-1000ETN

中置音箱:ETON(伊顿)IW-1000ETN

环绕音箱:ETON(伊顿)IW-500

天花置顶音箱:ETON(伊顿)MW-500

全景声功放:Anthem MRX740全景声功率放大器、CAV A600杜比全景声后级功率放大器

超重低音音箱:ETON(伊顿)定制版超重低音IWS-900ETN

HDMI线材:HDENGINE(海缔力)8K光纤20M ×2,秋叶原4K光纤线

喇叭线:COPPERCOLOUR(布鲁日)

平衡线:RCA-7高级RCA平衡线+CAV装配卡侬头×1批

智能设备

影音中控主机:CRESTRON(快思聪)CP3

调光模块:CRESTRON(快思聪)din-dali-2

集中驱动器:CRESTRON(快思聪)

语音集控面板:CAV SMART 4英寸屏

多功能探测转发器:CRESTRON(快思聪)C2NI-IO

智慧型时序器电源:CAVPC-830

信号放大器:锐捷16千兆口poe交换机

机柜/机房

E-JOIN猛犸机房

机房设计与调试心得

机房,可以视作用以安装机器设备的“房子”,因此是个系统工程。先要进行设计,来完成效果图的制作,事先知晓机房将如何安置,设定合理的尺寸等;其次就是安装时如何进行精细化的管理,不仅涉及到埋线、理线,还要考虑通风散热、恒温/恒湿热管理等不同的因素。

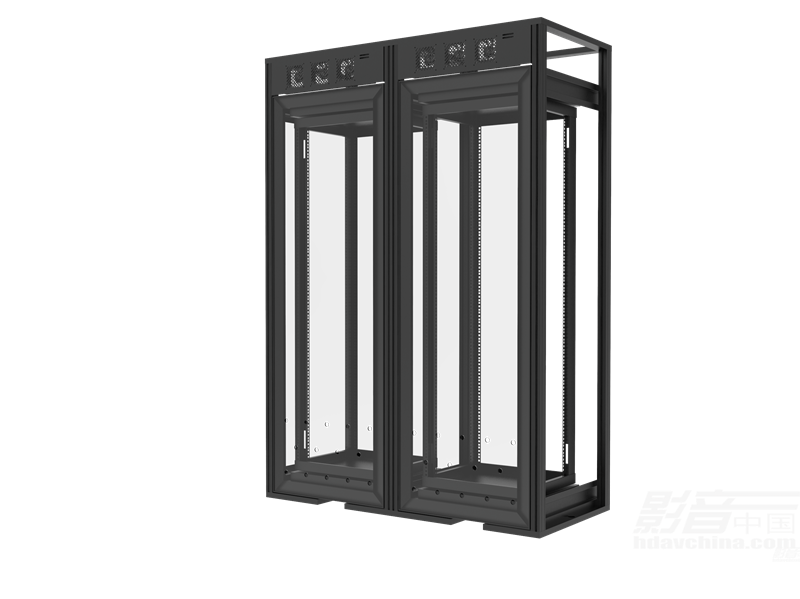

本案中,使用了E-JOIN猛犸S2-1780H-02机房。

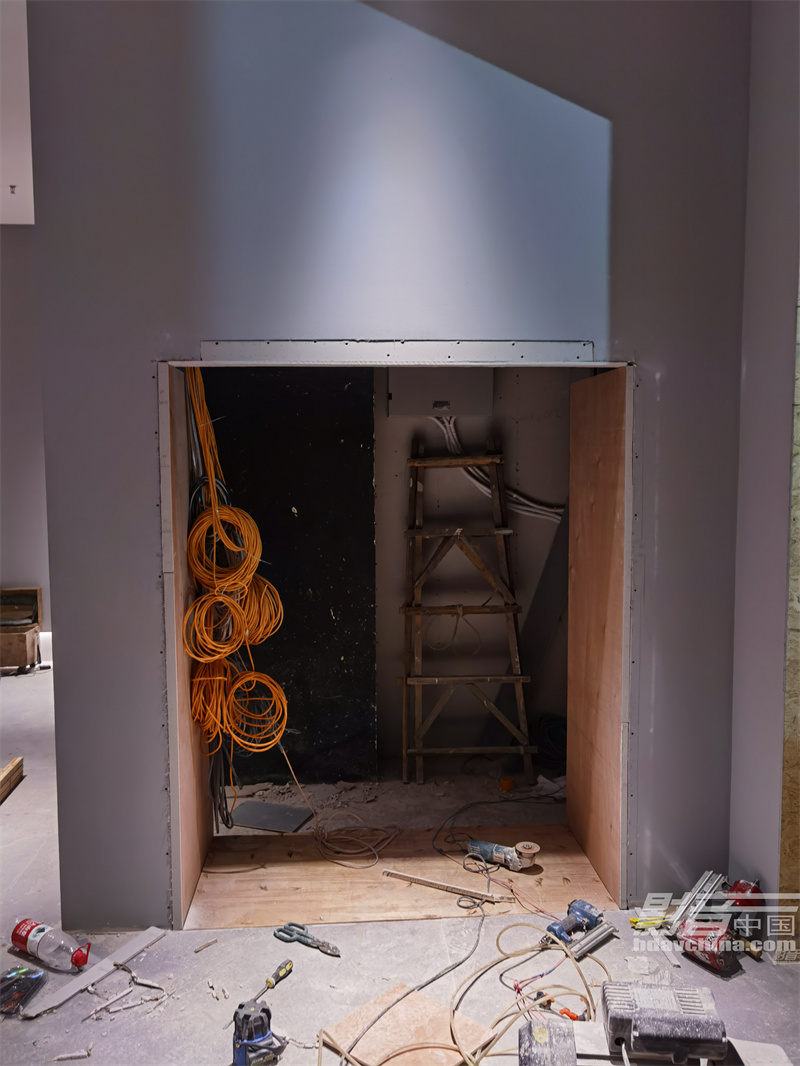

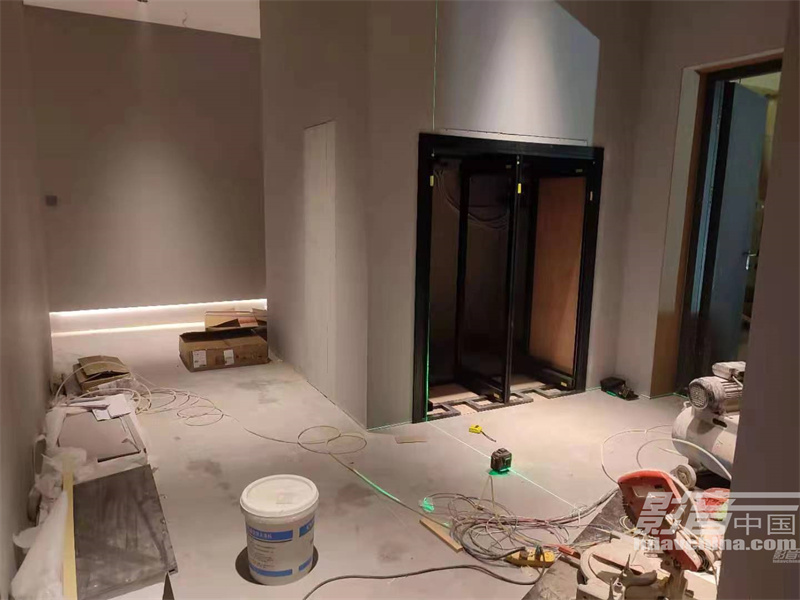

展厅中预留的机房位置。通常这部分区域都是“见缝插针”般构建的,这也意味着前期设计与测量至关重要。同时,诸如静电地板和顶部的空调风道设计等,都要予以事前考虑。像是静电地板,就不能和地面紧贴,这样既可预防泡水事故,又通过架空将地面和整体机房隔开,而且通过接地线引导,也可以避免雷击。

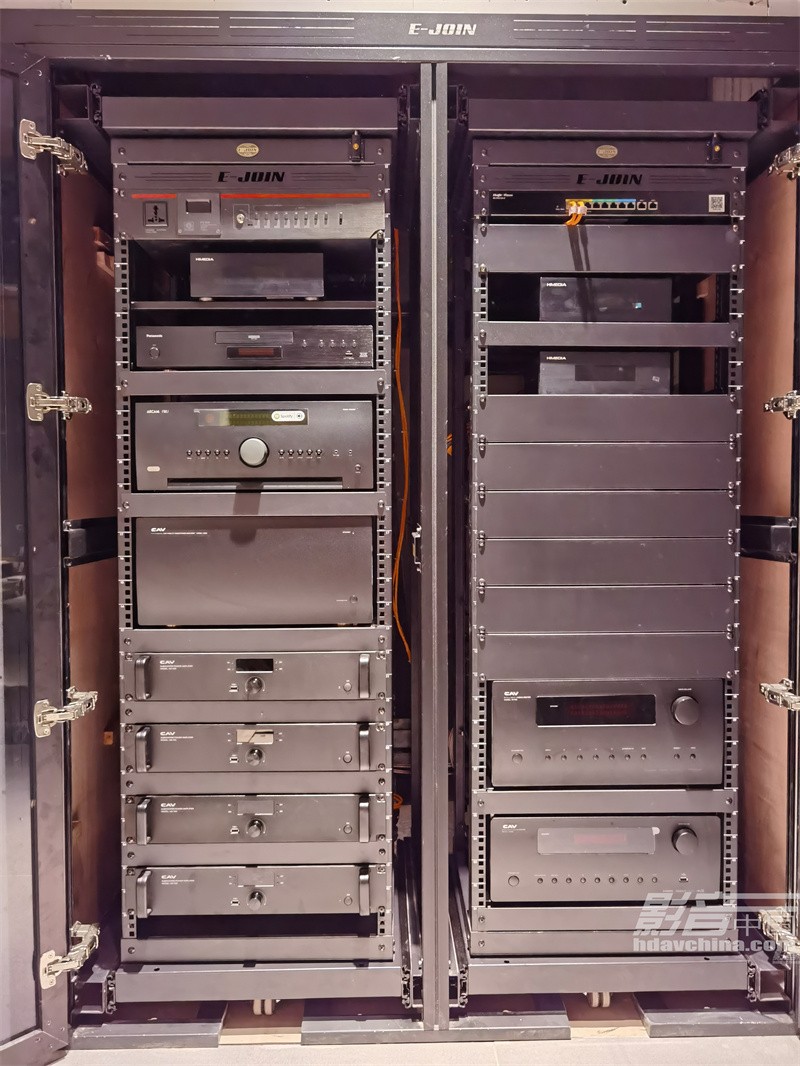

机房安装比普通机柜来得复杂,涉及大量设备的精细化管理,安装设备需要考虑设备摆位的合理性。风道盲板和封闭盲板的合理搭配,将有利于风道的形成,同时盲板的搭配将是设备安装更加整洁明朗,通过以下图片观察现场安装细节。

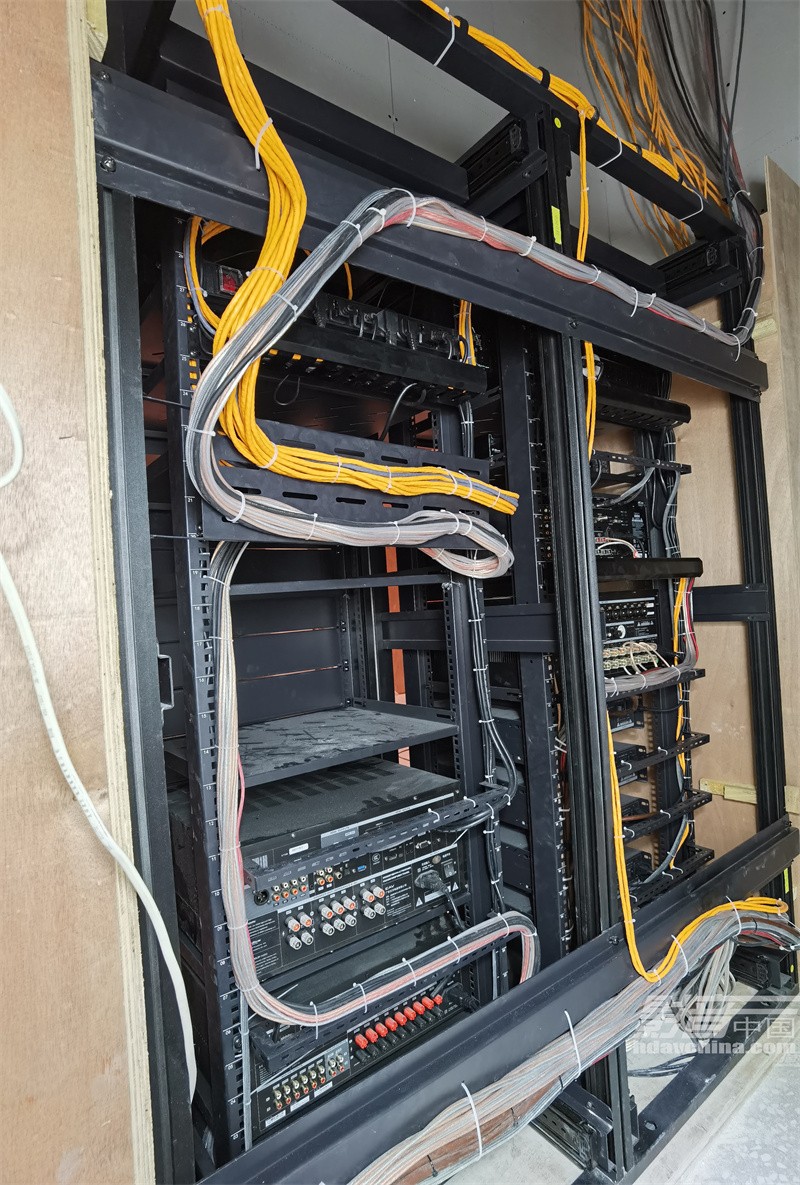

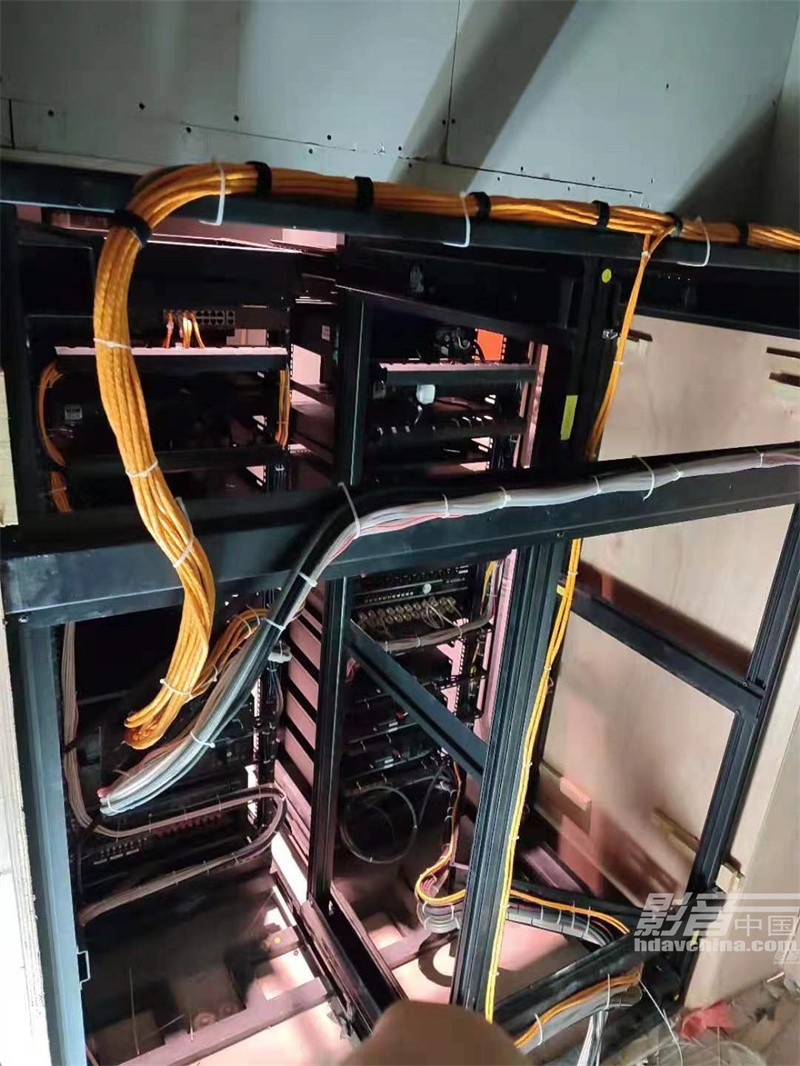

机房不仅设备陈列非常复杂,理线也是门技术活,需要经验丰富的工程师才能胜任。理线需要注意几个核心点:

  1. 线材预留余量的把握上,建议最少留出机柜高度的两倍长度,比如机柜2米高,建议余量留足4米,这样安装时跳线、穿线有足够余量空间,也避免万一线长不够,需要通过接线解决,从而造成性能缺陷;

  2. 理线前,必须将线材清理干净,并将线材分类,理出线材经纬,不同颜色的线合并成不同的线束,这样更加美观整洁;

  3. 扎线需要注意扎线带的选择,扎线带的松紧程度会直接影响线的寿命;

  4. 强弱电线需要分开布置,避免信号干扰。

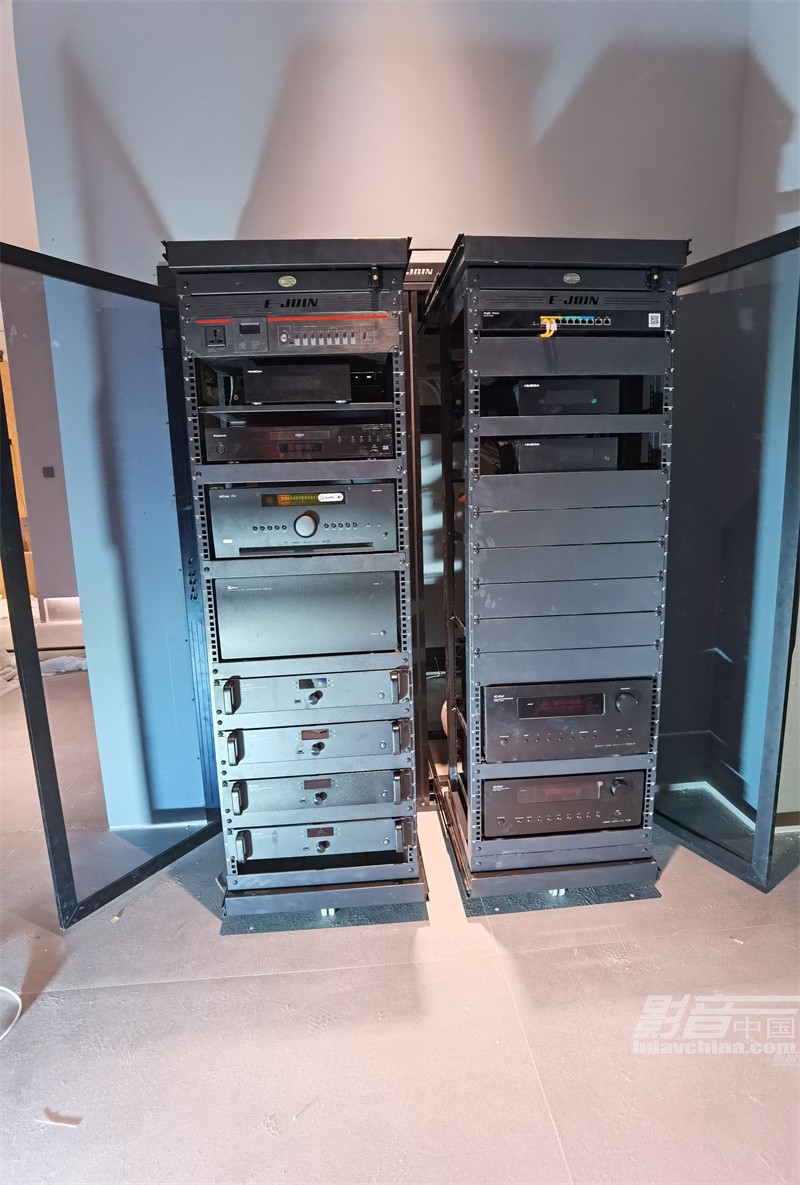

经过几天的连续工作,机房打造完毕。功能上实现了稳定、持续的要求,技术上达成精细化设备管理和理线管理的目的,空间上实现热管理程序的有效运行。

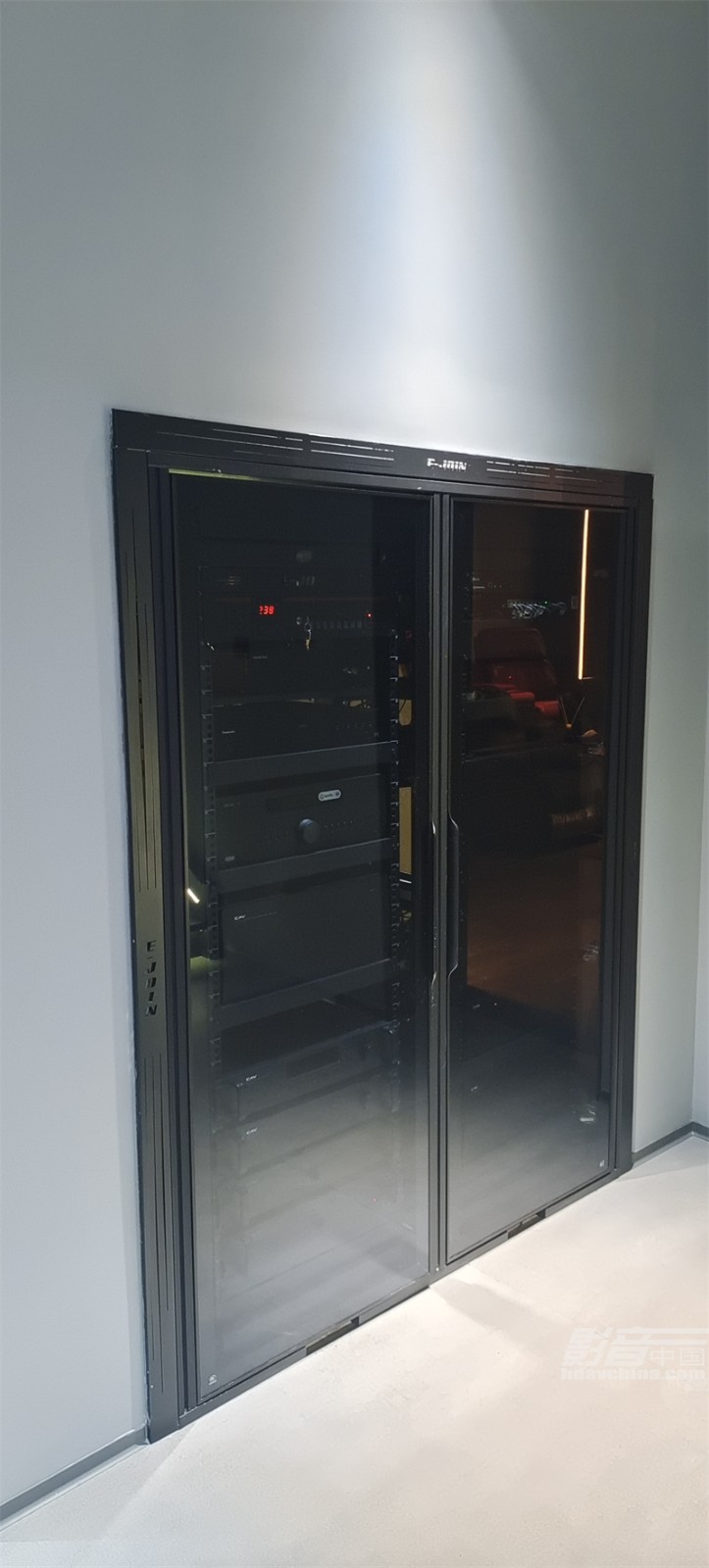

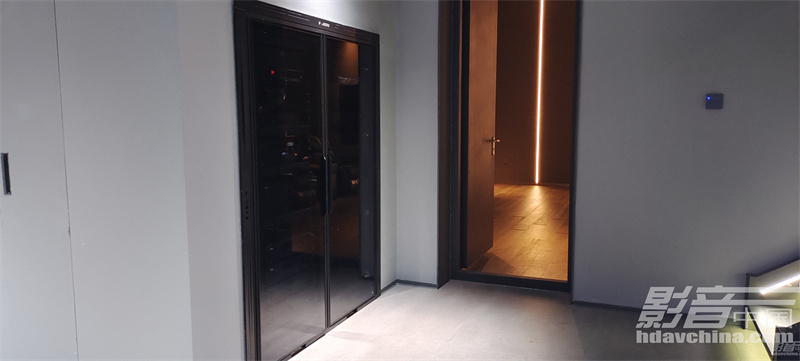

最后,我们来看看整体的颜值管理。

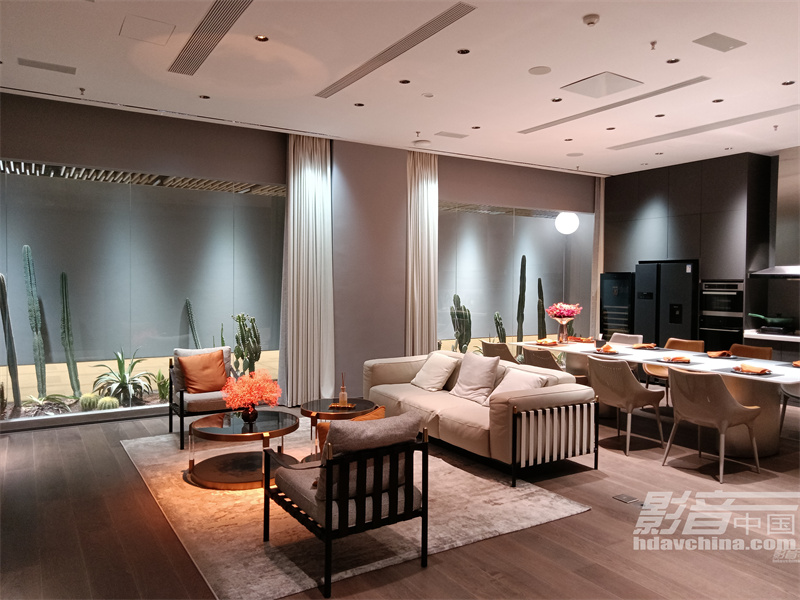

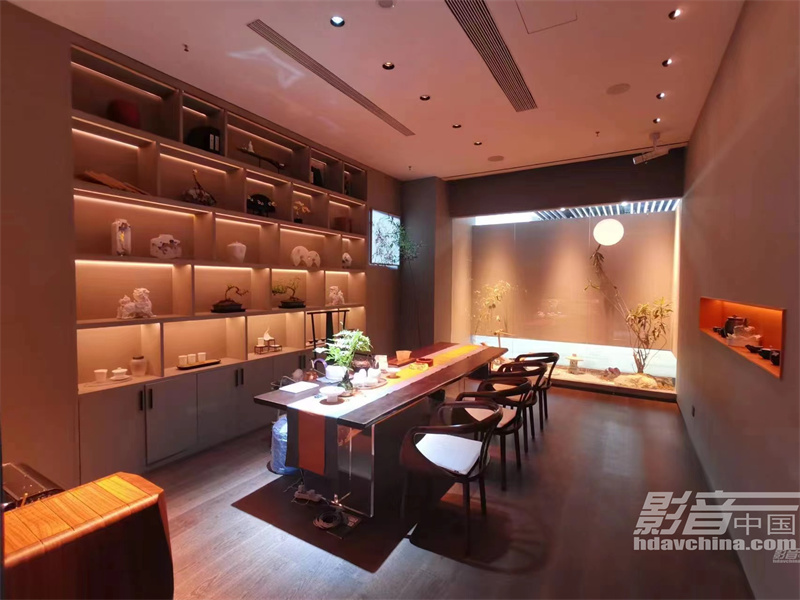

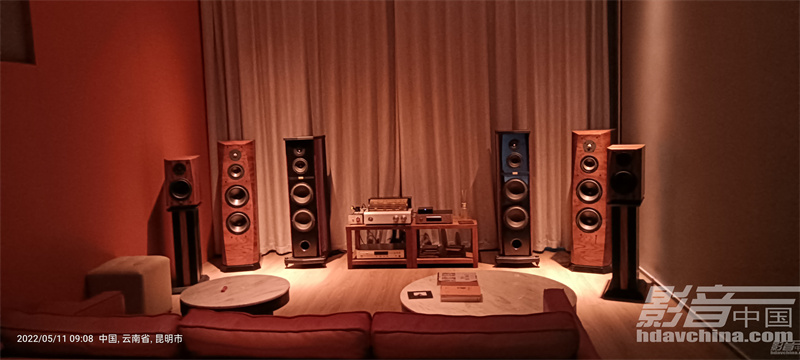

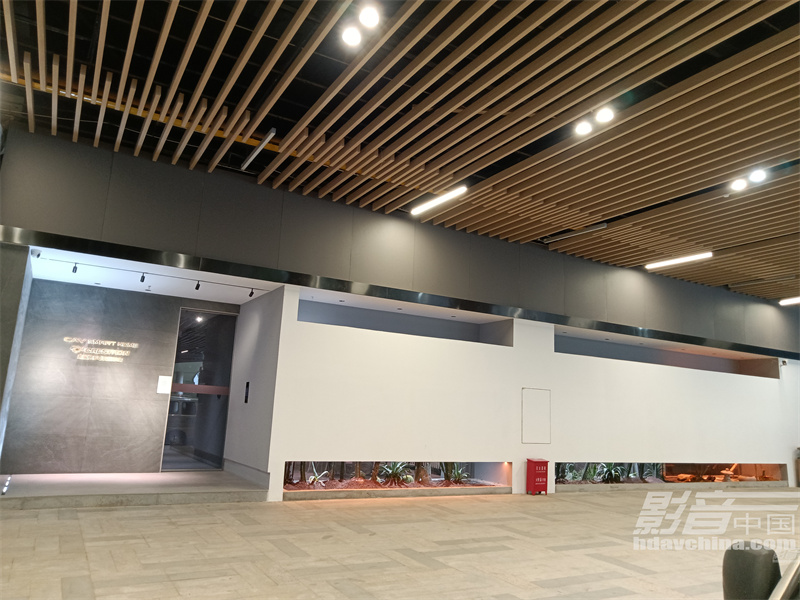

CAV展厅一瞥

CAV SMART HOME昆明体验中心融合了影音、智能、灯光设计于一体,潜心打磨回归自然的诗意空间,展示震撼人心的自然之美。

设计师为此倾注了建筑、艺术和自然等元素,将视觉、触觉与体验感在空间美感的基础上再次提升,构建一处“意幽、光醉、色欢、兴酣”的多元艺术空间,呈现人们寻觅深藏心底的诗和远方。

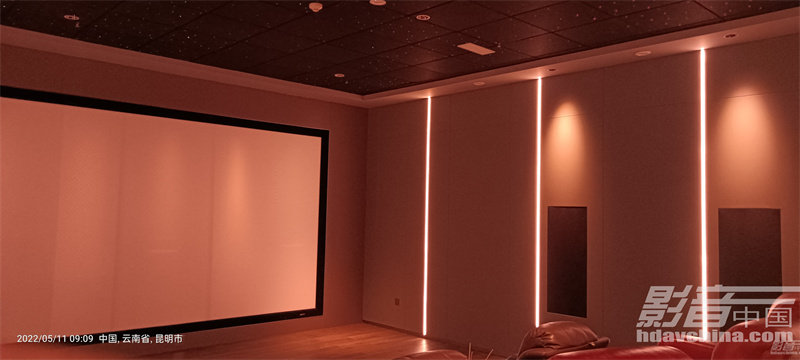

整个影厅融合了电影、音乐,演唱会、看电视、打游戏的功能,对于这样一间私人影院综合娱乐空间,还需要进行多方面的考量,比如软装设计。整体设计偏向极简线条加科技感的风格,比较符合目前的市场审美。

这样的一个以专业声音、画面为导向的私人影院综合娱乐空间,专业性最强、难度最大就是空间建筑声学设计。整个空间要考虑到音质和画质,所以跟普通常规的家装还是有比较大的区别。展厅的空间结构比例,在设计展厅时截选了最佳的长宽比例——1:1.3。这样的有效结构,也是为了尽可能减少空间驻波的产生。

影院的声音动态一般会非常大,为了减少内外的相互干扰,整个空间的隔音处理也尤为重要。这里采用了经过了专业设计的多层隔音门及专业的密封胶条,而且,隔音门也是经过了多层符合高密度材料结合金属材料包边的叠加,整个门的重量达到惊人的48公斤,再配合上专业的压力锁扣,整个隔音系数达到目前的二级隔音隔音量可以达到43dB。


其次,还要考虑吸声材料的合理运用,吸声材料主要是为了考虑整个空间当中的混响时间设计。因为对于整个影视厅的空间,混响时间的设计是有非常科学且严谨的标准,一般要控制在0.3到0.5秒之内。小了声音会显得特别的干瘪,高了整个声音的清晰度就出不来,所以整个空间的设计,目前的实测混响时间是0.45秒,恰好保证了低频动态悦耳,同时又保证了清晰度。

在音箱周围还布置了一定的扩散材料,用它来保障音箱周围声音的正常输出,同时也为了扩大最近听音区域的有效范围。

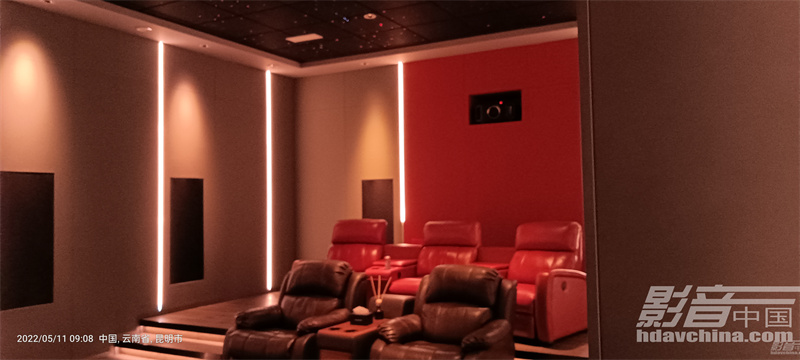

整体风格与效果

拥有这样一个专业设计的私人影院综合娱乐空间,既能够看电影、听音乐、听演唱会,还可以陪小孩看看纪录片,是一件十分享受的事情。CAV SMART HOME最大的优势,在于专业的全流程设计,从美学、声学、音频器材、视频画面,再到智能化控制、软装灯光,全方位为用户考虑整个空间每一设计细节。
