关于有源音箱的形式一

一体化与分体

当今最常见的有源音箱的设计都是功放与音箱二合为一，这种形式称为“有源一体化”，好处就是使用方便，通常是小型的2路2分频，或者3分频的有源音箱。另外，录音棚里的近场监听音箱，中场监听音箱多数采用“有源一体化”设计，它们也常被发烧友买回家听音乐，目前大部分消费者使用的有源音箱就是此类型的。

PSI Audio的有源监听音箱全部是一体化设计，也受到发烧友的追捧

分体形式的有源音箱有两种形式，当中最常见的做法是在“有源一体化”的基础上把电子线路（包括电子分频和功放）从音箱里面分离出来。例如，录音棚里的大型主监听音箱绝大部分都是嵌墙里，毕竟这种大型的监听音箱所需功率更大，外置也让功放电路更好地散热，也可以方便日常使用。这两种形式的有源音箱，功放和喇叭单元之间都是固定搭配。

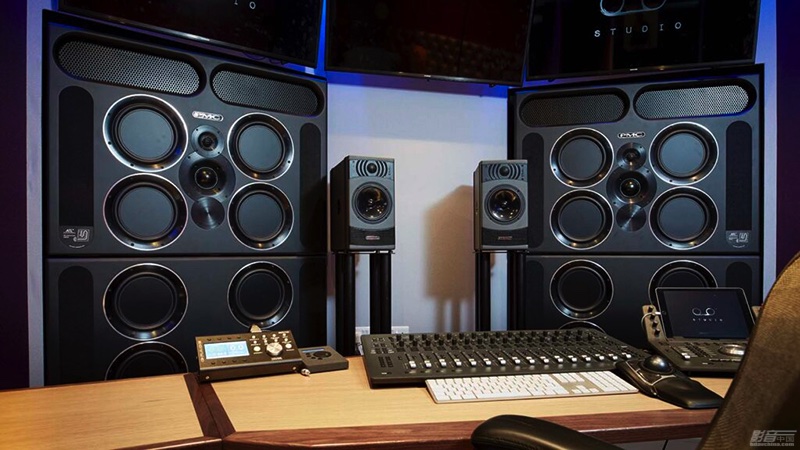

PMC QB1+XBD-A这类大型的录音室监听音箱在安装上需要入墙安装，所以功放需要外置

另一种分体形式就是厂家只提供音箱和对应的电子分频器，功放由用户自行选择。这类产品在家用音响里只出现在少数昂贵的发烧级音箱系统里面。这种设计的灵活性和局限性要比上文两者更少，声音重播效果更好。例如，Bowers & Wilkins（宝华韦健）的鹦鹉螺旗舰音箱就是每只音箱自带1个4路电子分频器，每声道需用4路功放驱动；还有Westlake Audio SM-1亦是如此，而且还提供功率分频和电子分频两种版本可选。

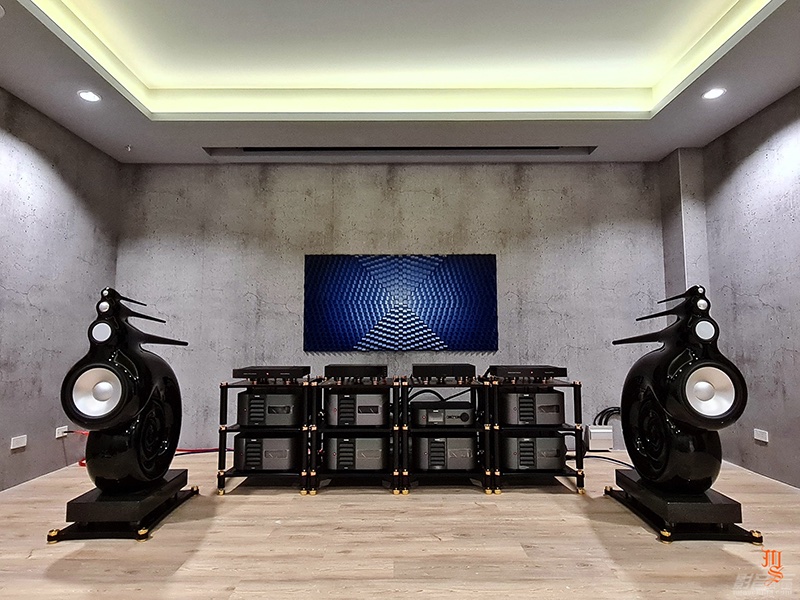

Bowers & Wilkins Nautilus音箱配置电子分频器，由用户自行选择功放

关于有源音箱的形式二

模拟输入与数字输入

如果你现在要买有源音箱，你会发现不少有源音箱的信号输入方式能提供数字输入和模拟输入两种，自带DAC，可以对应数字音频信号。虽然从表面上看就是增加数字输入方式，但实际上它们之间的设计可不尽相同，可以归纳成两种方式。

第一：“在有源音箱基础上增加DAC”，这是最普通的做法能让有源音箱接受数字信号，目的也是出于在使用上提供方便性，通常其内置DAC电路都不怎样，所以还是建议使用模拟输入。

图06 Genelec 8361就是内置DSP的有源音箱，它同时提供了数字和模拟输入，由于DSP是数字方式处理信号的，最好使用数字输入

第二：“DSP有源音箱”，这种音箱内置DSP芯片，它以数字方式实现分频，修正频响曲线、相位、音量控制等功能，这类有源音箱最好使用数字输入方式，并不建议用模拟输入，毕竟需要经过一次ADC的过程。但还有一类“DSP有源音箱”只提供模拟输入，所以在整个流程当中就是强制性“ADC — DAC”的转换。使用DSP是一种比较“粗暴”手段来弥补一些缺陷。例如，可以扩展低音延伸，让一对小音箱也能感受到超越其体积的低音能量……不过，这种粗暴的方式有时候会产生反效果，例如会加剧喇叭单元的失真，听起来不够自然。

图07 一款典型的DSP有源音箱内部信号处理流程图（Barefoot Sound FootPrint 01），由于提供模拟输入，所以信号输入之后必定先经过ADC然后再由DSP处理。DSP主要是用于修正扬声器的频响曲线，相位等性能指标

至于数字信号的输入方式也会根据产品的定位而有所不同，消费级别的产品比较常见的是能提供蓝牙、网络连接、光纤、同轴或者USB Audio等数字输入方式，可以连接转盘、手机、电脑、或者播放在线流媒体音乐，主要是为了兼容性，而专业录音棚里的监听音箱绝大部分提供AES/EBU接口。

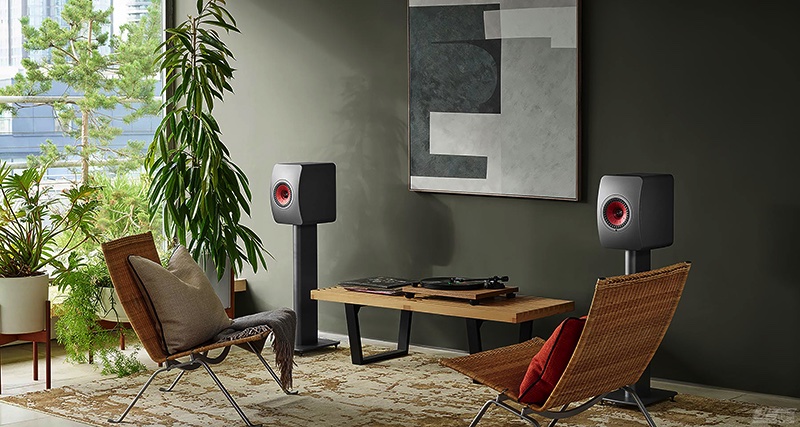

图08 KEF Wireless II就是一款消费级的，带DSP的数字有源一体化音箱，它自带流媒体音乐播放、蓝牙、光纤和同轴接口，功能多，外观也时尚
