为纪念 TEAC成立 70 周年, VRDS-701 CD播放器兼备创新元素以及 TEAC 的研发优势,包括新开发的 VRDS专属转盘。

640 2.jpg

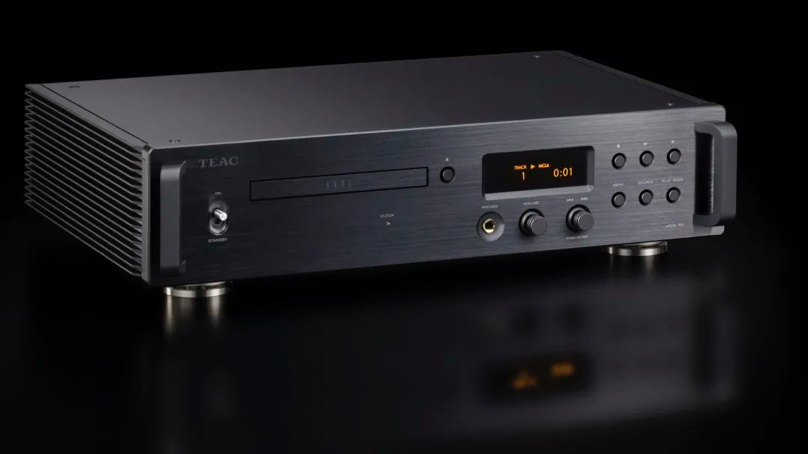

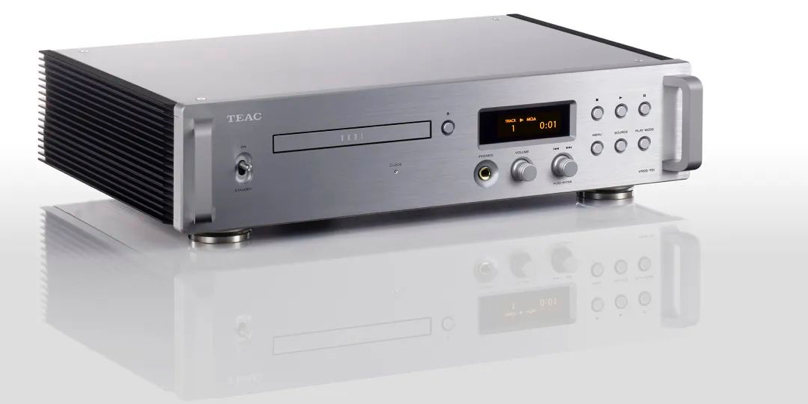

VRDS-701 CD 播放器采用了新开发的 VRDS 专属转盘结构 和 TEAC 原创的分立式解码设计,VRDS 是 TEAC 独有的 CD 读取和驱动技术,通过将 CD 稳固在相同直径的铝制转盘上,增加惯性质量,大幅度减少 CD 旋转过程中的振动和不稳定性。


此外,VRDS-701不再使用市场上的通用解码芯心,为达至音质上的高要求,采用了原创的TEAC ΔΣ (delta-sigma) 分立式解码设计,同时在离散电路中结合了 TEAC独特编程和运算方案。


TEAC VRDS-701 没有受到传统 CD 播放器概念所限制,在设计上增强了功能和实用性,支持播放 MQA CD,而且数字输入支持完整 MQA 解码,另外,可作为独立 USB DAC 运作,播放 22.5MHz DSD 和 384kHz/32 位 PCM 音乐文件,不再是单纯播放 CD 的传统机型。

新开发的 VRDS 专属结构

自 TEAC 开发音频器材以来,转盘一直都是 TEAC 产品中的内核技术部份,这次更添加了闻名已久的 VRDS 读取和驱动技术。


无振动刚性转盘系统

Vibration-Free Rigid Disc-Clamping System (VRDS)

这个 TEAC 原创的 CD 读取和驱动技术,通过将 CD 稳固在相同直径的铝制转盘上,大限度地增加惯性质量,大幅度减少 CD 旋转过程中的振动和不稳定性,另一方面,透过校正光盘翘曲和畸变,提高光盘信号读取器和相对光盘凹坑侧的光轴精度,以此来降低转盘当中产生的伺服电流,大幅度减少光盘读取错误,在 CD 讯源中得到出色的音频质量。


桥梁部分加强 VRDS 成效

对于支撑转盘的桥梁,TEAC精心挑选了坚固而且不会传递振动的轻质材料,以自然的物理方式快速稳定振动,实现了广宽的声音动态, 与此同时,桥接板位置采用树脂制成的圆环结构,仅固定在一侧,目的是抑制振动从 CD 通过桥接板传到另一侧,整个结构和设计,有效地将不需要的共振减小。

半悬浮安装方式

整个CD机械部份,以半悬浮状态的方式安装在副底盘上,通过压制 CD 转盘和底盘之间的振动传递,减少了共振的影响,覆盖整个频率范围,以此设计得到自然的声音重播效果,另外通过将电机振动与主机架隔离,可有效防止机箱内的共振,同时,使到CD 转盘与外部振动隔绝。将外部振动完全隔离,各项细节连姑起来,大大提高了 CD的读取精度。

TEAC ɅƩ(delta-sigma )分立式解码

取代通用的解码芯片,为达至音质上的高要求,采用了原创的TEAC ΔΣ (delta-sigma) 分立式解码设计,同时在离散电路中结合了 TEAC独特编程和FPGA运算方案, 令到仿真信号能够以高质量处理和输出, PCM 信号会经过 ΔΣ 调制器,转换为 1-bit 信号,DSD 信号能够完全按照原本的数据直接发送,精心设计的TEAC 全新解码部份,有效地还原了声音的本来面目,透过分立式的解码,更实现宽阔而清晰的声扬定位。  而且,使用 TEAC ΔΣ(Delta Sigma)分立式解码,可以支持播放 22.5MHz DSD 和 384kHz / 32-bit PCM。


双单声道结构

我们在整个电路设计中采用了奢华的双单声道结构,从电源部份左右独立使用环形铁心变压器,到 D / A解码转换部分,到仿真输出级,同样是完全独立的左,右声道处理方案。这种双重模型结构,两个声道中的每一个声道都具备完整的单声道电路,可防止左右声道之间的互相干扰,从而实现丰富的音乐感,充分还原空间感和声场规模。


每段线路传输都采用全平衡结构

从D / A解码转换,到输出级的左右仿真输出,同样采用了完全平衡的传输结构,改善信噪比,同时增加动态范围,这样的设计,使到每段线路可以在更纯净的状态下发送信号,不会失去高分辨率音频讯源所具有的空气感和声音透明度。

TEAC-QVCS前级音量控制技术,令信号可直接传输到功率放大器

这款播放器具有全平衡结构的仿真可变增益放大器型衰减器 TEAC-QVCS,进行量控制和前级操作,用家可以直接连接到功率放大器,无需加入其他前级。

TEAC-QVCS(Quad Volume Control System)是一种可变增益放大器型音量控制,由四个独立的左、右、正和负(L+、L-、R+ 和 R-)电路组成,理论上可有效防止 “组合错误”(低音量时左右声道之间的电平差异),并能够以 0.5dB 的增量从 –95 dB 到 +24 dB 进行仿真音量调整。
两组仿真输出(平衡/非平衡)可以设置为固定或可变输出。


支持 MQA 完整解码器 和 MQA CD 播放

MQA (Master Quality Authenticated) 是一种高质量的音频编解码认证,能够以接近录音棚的重播质量,在机材中进行还原和播放, VRDS-701具备 MQA解码认证,这部份的解码会以高达5 ms的精度控制D / A转换波形信号,还来出贴近真实的仿真波形,得到原始的录音水平和声音质素,这种处理手段也可以大大减低因声压突然过大时出现的 “声音模糊”,令到重播效果更迎合人耳结构,聆得到原始的声音。由于包含完整的 MQA解码器,除了播放 MQA CD 外,MQA部份也支持来自数字输入的MQA数据,可以进行完整解码,作为 USB 解码使用时,同样支持MQA文件播放。



作为USB 解码

可播放22.5MHz DSD和384kHz/32-bit PCM文件

VRDS-701 不仅仅是一台 CD 播放器,同时具有USB Type-C 接口作为数字输入,用家可以通过USB连接计算机,作为独立USB 解码器使用,享受高解析音源的计算机音响。

透过 RDOT-NEO 功能可以进行2 倍, 4 倍 或 8倍 信号升频。


透过 RDOT-NEO 功能可以进行2 倍, 4 倍 或 8倍 信号升频

升频功能方面,使用了 RDOT-NEO(精制数字输出技术NEO),能够以平滑和线性的方式提高PCM数字音频信号,将采样频率升频至 2倍、4倍 或8倍(支持率上限384kHz),RDOT 应用到类比填充方法,这是一种流畅的逻辑计算方法,是一项专门为升频处理而加入的技术,根据读取的频率讯息,在波形信号之间会生成类似数据,能够再生和播放 CD 中 44.1kHz / 48kHz 数字信号中丢失的高于20 kHz的频率,令到升频的数据完整覆盖到 20kHz 以上的频段。

10MHz 外部时钟输入

10MHz 时钟输入允许与外部时钟同步,除了在使用 VRDS-701 播放期间提高音频质量外,这还可以使整个系统与时钟进行同步。



44.1kHz 和 48kHz 倍频高精度双时钟,相位噪声低

VRDS-701 具有低相位噪声型高精度晶体振荡器,除了应用于 CD 播放的 44.1kHz 频段外,更支持 48kHz 时钟频段,当作为 USB 解码和播放音乐文件时,产生出十分大的音质提升作用。


三个大容量环形铁芯变压器增强供电能力

除了用于仿真信号的环形磁芯变压器外,VRDS-701 在数字部分和 CD 转盘部份均具有独立的大容量环形磁芯变压器,进行独立供电,事实上,每个变压器都安装在子底盘上,以加强控制振动,通过使用这三个环形磁芯变压器提供稳定的电流,可以表现出乐章高低起伏和声音张力,实现出色的线性还原效果。

TEAC-HCLD2 电流增强输出缓冲电路

在仿真输出电路部份,TEAC-HCLD 2 作为增强型电流输出缓冲放大器,针对电流传输时,增强缓冲放大,大大提高了关键需求时电流的传输能力, VRDS-701 使用了具有高电流输出能力的 ”钻石缓冲放大器” 作为线路驱动器,在使用平衡输出时,驱动会是独立和分离的;在使用非平衡输出,驱动会是并发的,通过增加电流供应能力,可以在传输音频信号保留动态,信号而不会产生失真。

耳机放大器

耳机放大器设有专用的驱动线路,低失真以及高信噪比,同时具有高达2000V/μs通过率输出,相当于电流传输时,增强输出线路驱动力,发挥耳机的潜力。


Bulk Pet USB 传输技术确保稳定的数据传输

当通过 USB 线传输大量数字数据或高分辨率音频文件时,发送信号的计算机和接收 USB DAC,处理负载期间很大机会出现数据不一致的情况,并且可能会出现音频数据丢失和其他问题, 然而,当使用 Bulk Pet USB 传输技术,就可以稳定地传输相同数量的数据,从而平衡了发出端和接收端双方的处理负载情况,实现了稳定的数据传输。由于计算机的数据处理负载条件和变化也会影响音频质量,因此用家可以从四种缺省的传输模式中进行选择,以得到个人喜好中首选的音频质量。


防止振动的针对式设计

悬浮结构为了保持变压器的稳固性,防止变压器产生振动,从底板松脱,为了散热,所有侧散热片的长度也经过定制和进行过调整,以防止产生共鸣震动。

结构独特的机加工钢制三点式脚钉

设计中也使用少数的电路板固定螺钉,TEAC 原创的精确支架和脚钉,利用一种全新的抗震机制,防止底板接触的地方产生空隙,从而彻底抑制振动对音质的影响。

控制连接器可与其他设备协调使用

RS-232C 触发器 (Trigger) 输入和输出连接器可实现与其他设备的电源协调。


TEAC HR音频播放器,免费提供

这款免费的专用软件可轻松播放22.5Mhz DSD和384kHz / 32-bit PCM 音乐格式,反映出 TEAC UD-701N 对新世代高清音乐规格的支持能力,能够在 Windows和Macintosh 计算机中使用,通过简单地的操作,激活软件并透过USB线连接到 VRDS-701,在最佳的状态下,可靠地传输和播放数字音频数据。


功能列表

  • CD 转盘采用全新开发的 VRDS 专属结构,具备多项内核技术。

  • DAC 解码部份采用 TEAC 原创的分立式解码设计 (discrete DAC),保证了高音质重播。

  • 全平衡结构的双单声道电路设计,出色的声道隔离效果。

  • 专属的 TEAC-QVCS 仿真前置放大器电路,提供高品质音量控制功能,让用家直接连接功率放大器。

  • 支持播放 MQA CD,而且数字输入支持完整 MQA 解码。

  • 可作为独立 USB DAC 运作,播放 22.5MHz DSD 和 384kHz/32 位 PCM 音乐文件。

  • 透过 RDOT-NEO 功能可以进行2 倍, 4 倍 或 8倍 信号升频。

  • 10MHz 外部时钟输入。

  • 仿真、数码输入/输出和CD转盘电路上,供电设计各自拥有专属的环形磁芯变压器。

  • 原创 TEAC-HCLD2 电流增强输出缓冲电路。

  • 耳机放大器达到低失真和高信噪比,更拥有高达2000V/μs直通率的输出数值。
