软硬兼施，各施各法

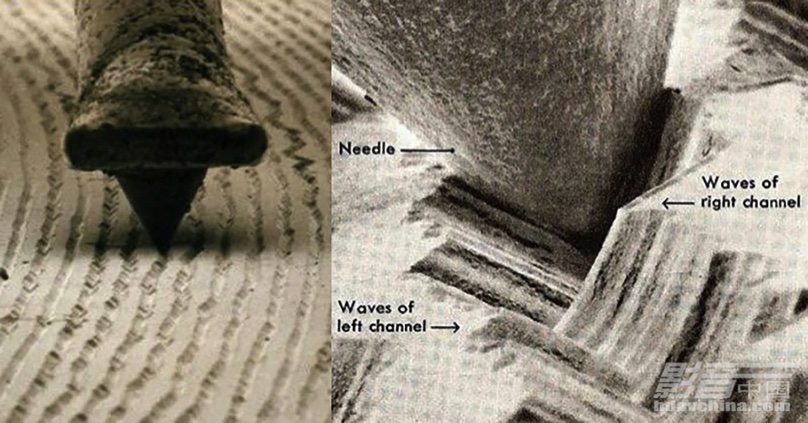

现在黑胶唱机很火，先从黑胶唱机开始吧！黑胶唱机其实很怕外界的振动。黑胶唱机的唱头与唱片之间采用物理接触方式读取唱片，唱针在细小的唱片坑槽里面来回移动，要是外界振动传到唱针，那就会影响到读取唱片信息了。除了会受到外部振动影响外，黑胶唱机自身也会产生振动，那就是马达部分，轴承部分在运行时产生的轻微振动会传到转盘。最理想，最完美的状态就是只保留唱头读取唱片时的振动，但要杜绝其他振动的传入。

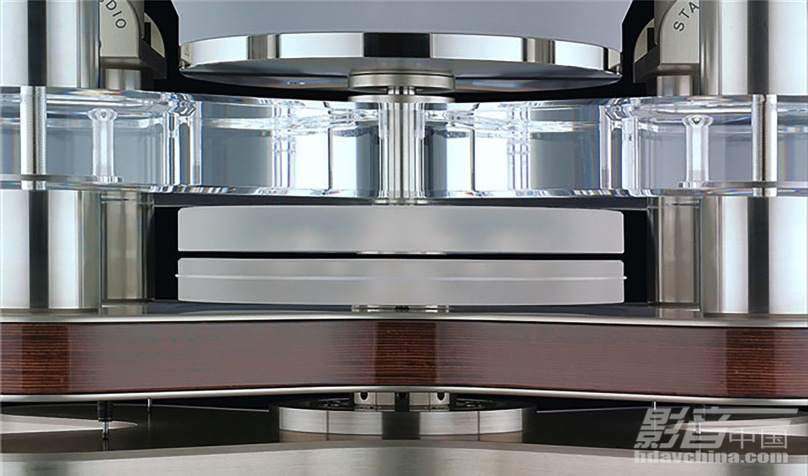

Statement的转盘部分结构，有主/副转盘之分，两者间使用磁力耦合方式传动。这种方式除了Clearaudio外，JR Transrotor也在使用

为了隔离这些振动厂家门总是想尽一切办法门，各自各精彩。例如，有的厂家会使用工业上常使用的磁力耦合方式来给转盘传送动力。德国Clearaudio高端系列唱盘Statement和Master Innovation就使用了这种技术。它的转盘部分有“上副转盘”和“下副转盘”之分，它们都安装了磁铁。其中，“下副转盘”由马达带动下转动，那么“上副转盘”就在磁力的牵引下转动，彼此之间不存在直接接触，从而隔离马达的振动。

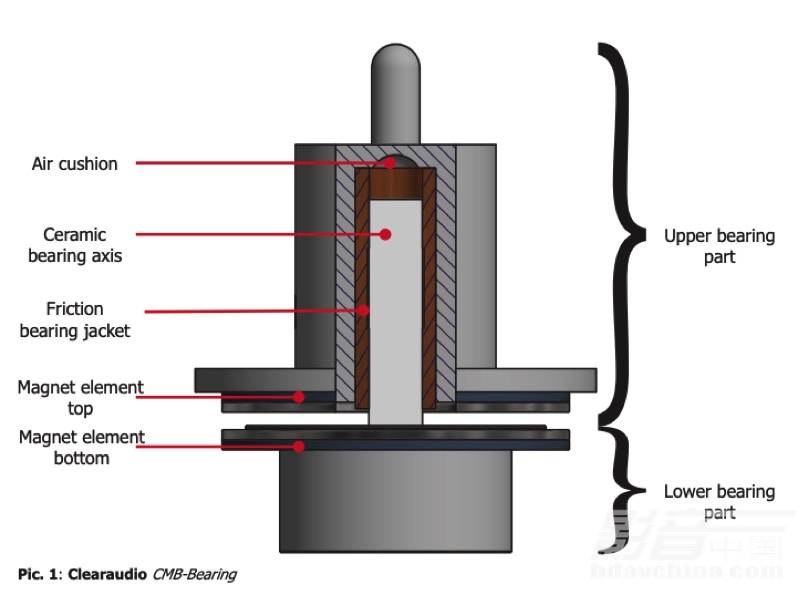

CMB也分上/下两部分轴承，彼此间以磁力方式实现悬浮，轴心部分的材料硬度很高，且轴套与轴心之间的摩擦面之间的精度非常高，最大程度的将转盘与机架之间的隔离

两个转盘的轴承也使用了Ceramic Magnetic Bearing（CMB），中文直接翻译过来就是“陶瓷磁浮轴承”，这种轴承分上/下两部分，以同极相斥方式实现磁悬浮。但轴心与轴套之间实际上也避免不了摩擦，所以轴心外围有一层硬度高的材料，轴心与轴套结合的加工精度非常高，摩擦力极低，还十分耐磨。另外，唱盘在制造上还使用了亚克力和木头这类软性的材料，也能起到减少振动的作用。

除了使用磁力悬浮，还有的公司会使用空气来实现避震，简称“气浮盘”。Forsell、TechDAS、国产的Consonance（和韵）、FFYX（菲凡）等，它们通常要配合气泵来工作。

怎么实现的呢？以TechDAS的一款Air Force One PREMIUM为例，唱盘分上/下两层结构。两层结构之间有三个大脚座，每个脚座内部都有气囊，气囊由外部的气泵进行充气使其内部压力增大，当增大到一定程度就把装有转盘的上层结构顶起来，从而实现减震的作用。至于轴承部分就是空气轴承，进一步将转盘部分和上层结构隔离，从而将建筑结构传来的振动进行隔离。至于传动部分就采用皮带带动转盘。说到这里，或许有人提出疑问，三个气囊之间的气压调整岂不是很重要？要是气压发生变化岂不是就会导致转盘不水平？Air Force One PREMIUM内置的检测电路会检测每个气囊的气压，如果发现气压不足，气泵就会给气囊增压，增加到预设的压力值。

但凡这些采用气浮，磁浮设计的外国品牌黑胶唱盘，价格方面都不便宜。从相对划算的角度，国产也有采用气浮，磁浮设计的黑胶唱盘。比如说合肥FFYX（非凡）T1801旗舰唱盘，它的底盘有四个气囊，轴承部分也是气浮轴承。另外，它搭配的A181唱臂也是气浮唱臂。

除了气浮，磁浮，还有其他的一些方法。比如Vertere Acoustics RG-1 Reference Groove唱盘，它的底盘是两块亚克力，两者之间有硬避震，也有软避震。马达的主轴采用耐磨的钨钢制造。

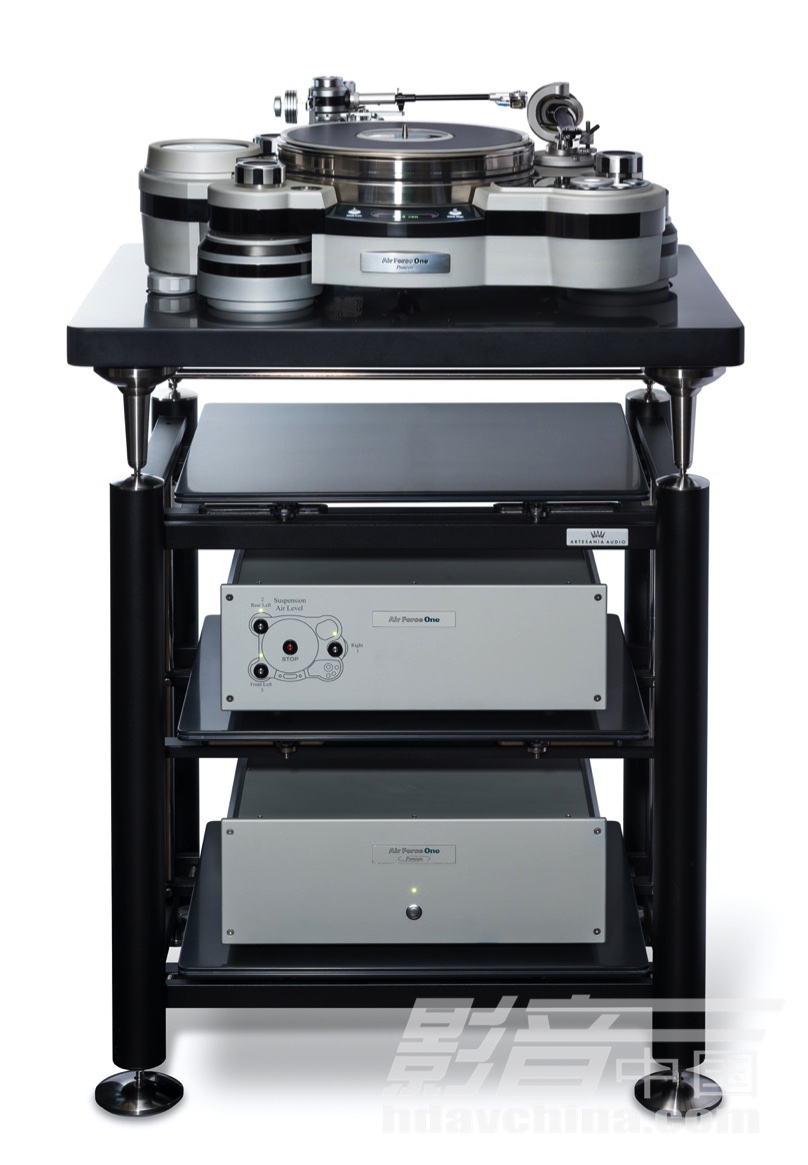

Air Force One PREMIUM气浮唱盘

皮带传动和直驱驱动：黑胶唱盘的传动方式，目前最常见的还是皮带传动，少数采用直驱驱动。而发烧友们普遍还是接受皮带传动，声音更好听。而且皮带传动因为皮带是软性的，可以降低马达的振动。而直驱驱动就是马达直接带动转盘，避免不了振动会传到转盘。因此，直驱驱动对马达的要求是非常高的。

光驱与黑胶唱机一样怕振

我记得在2021年时写过一篇关于CD唱片的专题文章，介绍了CD唱片的技术特性。CD光盘记录信息的方式与黑胶唱片大同小异，通过一条连续的，大小不同的坑槽来记录信息。而且坑槽比黑胶唱片要细得多，还记得这些这些数据坑槽的规格不？答案是深度100纳米、宽度500纳米，长度850纳米～3.5微米之间，轨道之间的间距为1.6微米（SACD的密度更高，容量更大，坑槽的规格会更小）。这就不难想象了，轻巧的激光头要在这么细的数据坑槽中读取信息，要是它受到微小振动那就很容易产生Jitter。高端的CD或SACD机在转盘部分就非常注重避震的设计。CD转盘的避震设计，它与黑胶唱盘的避震设计的理念基本相同，甚至还把黑胶唱盘的元素放到CD转盘里面，另外还有一些另类的设计。

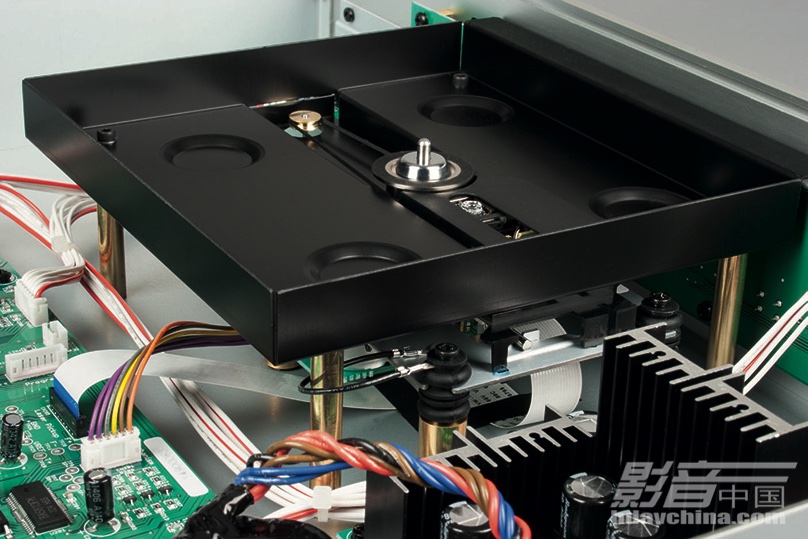

这是CEC CD5的转盘部分，这里可以看到，CEC除了使用皮带带动转盘外，其实整个机芯还使用软性的材质作为避震，让机芯与机箱隔离，进一步减少振动

CEC、Bumester、B.M.C（奔玛士）就把黑胶唱盘上常用的皮带传动机构搬到CD转盘里面，通过皮带来降低马达运行时产生的振动（CD转盘都是直驱驱动），它们都是当今还能买到的皮带传动机芯的CD机。另一个就是Esoteric的SACD/CD机里面使用的VRDS转盘，目前最新版本为VRDS-ATLAS，应用到Eosteric的旗舰播放机里面。它的特点是通过自身重量来达到抗震的目的，其转盘的重量就达到13.5kg，要比上一代的VRDS-NEO多27%的重量。

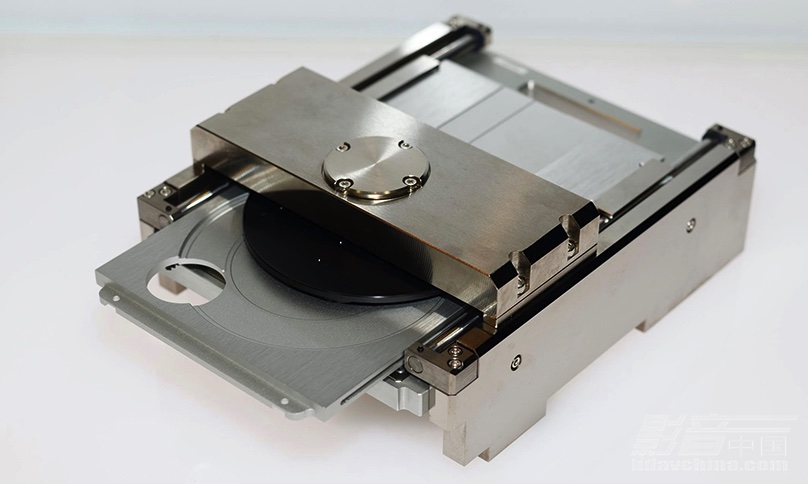

Esoteric最新的VRDS-ATLAS转盘

DENON也曾经设计出“三重避震结构”将机芯与外壳隔离；瑞典的Forsell就把气浮黑胶唱盘的技术搬到CD转盘里面，做出气浮CD转盘，让机芯与机箱之间进行隔离，算是比较另类的CD转盘。说到另类，SONY的“固定光头系统”也是一个另类的设计，它的特点就是光头固定不动，让转盘的旋转部分做直线运动。官方当年认为，CD光盘的转速更高，更稳定，相对于轻巧的激光头来说，固定不动能实现更好的避震效果。

//
