从显示技术流派的角度，目前家庭影院投影机主要分为以电子微镜芯片为核心的DLP阵营，和以液晶面板为基础的透射式和反射式液晶阵营。两大阵营各有优势，而其中一个争论多年的关键点在于面向主流及中高端家用市场的单片式DLP技术并非是原生4K芯片，而是通过光学元件抖动的方式来达到4K超高清显示分辨率。不过，随着Barco(巴可) Residential Heimdall(海姆达尔)的登场，单片式DLP技术终于摆脱了“抖4K”，用上了影音爱好者和发烧友们期待已久的原生4K显示芯片。更让人想不到的是，Barco Residential还特别为Heimdall搭载RGB固态激光光源，不仅光输出亮度来到了4500-6000流明，更重要的是色彩方面也达到了REC2020超广色域的水准。可以说，Barco Residential Heimdall无疑是家庭影院投影机技术发展历程中的里程碑。

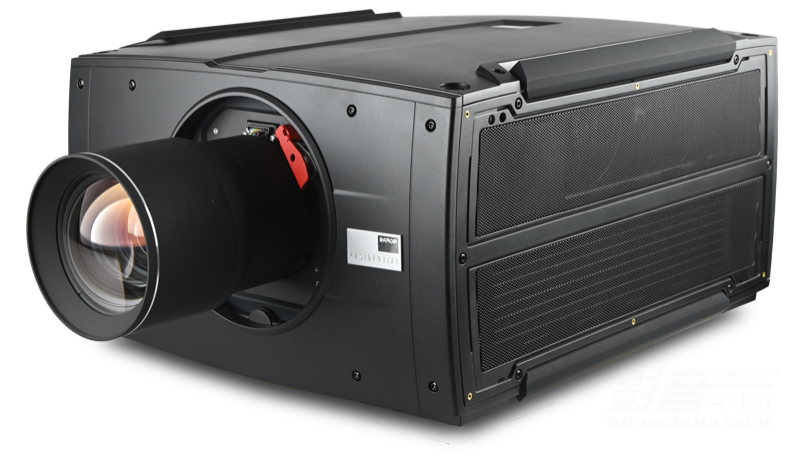

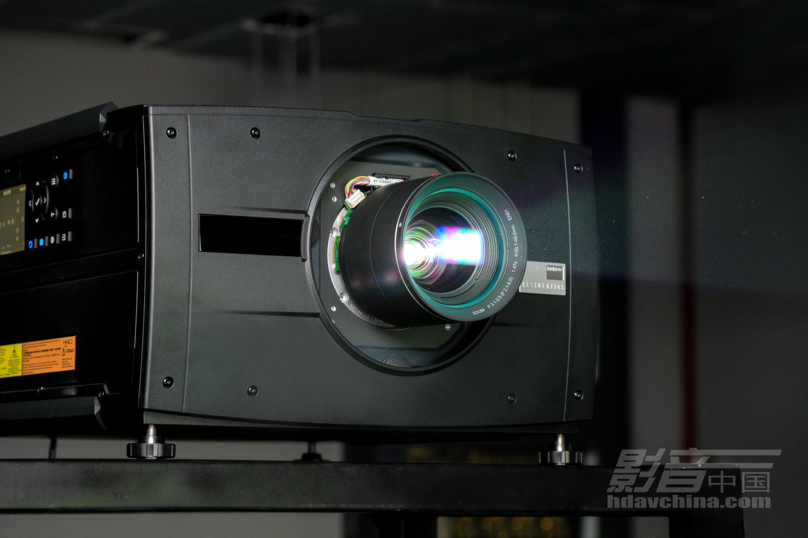

此次来到我们视听室是6000流明光输出亮度的Heimdall+

机身镜头、散热系统以及接口配置

测试所使用的镜头为EN61标准全电动镜头，拥有1.47倍电动光学变焦能力

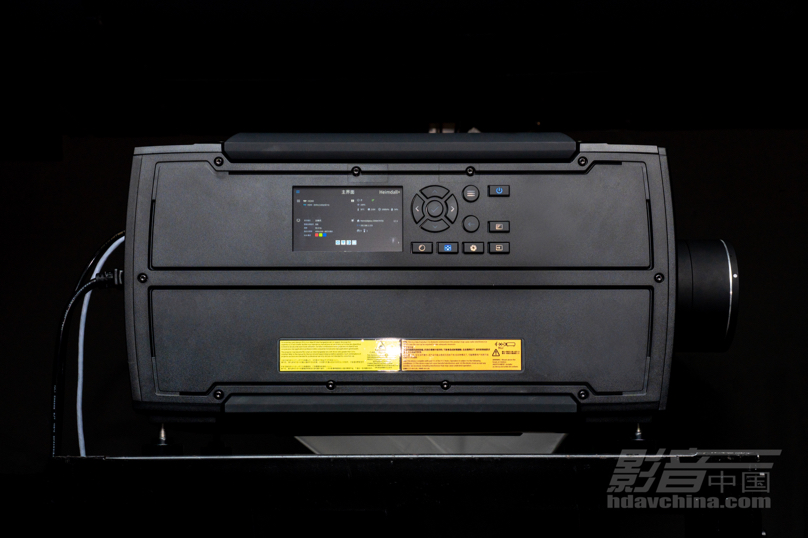

机身右侧为触摸式的显示屏以及主要的功能按键

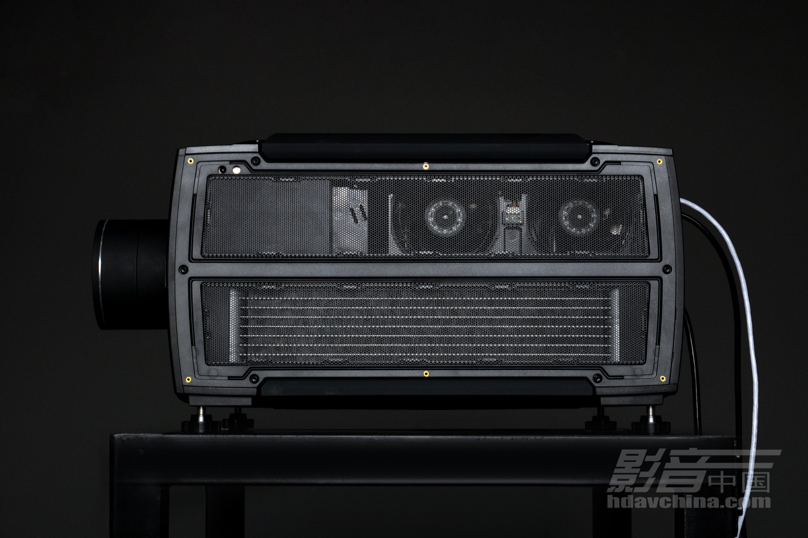

机身左侧采用大量散热孔的设计，内置两个大风量进风扇

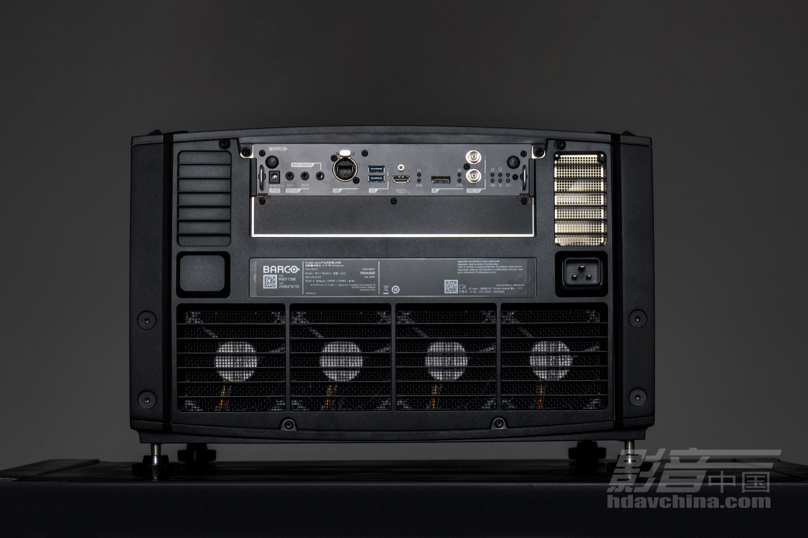

机身背面带有1个HDMI 2.1接口，下方则有4个大风量排风扇

Heimdall系列共有4款机型，

其中Heimdall+拥有6000流明高亮度

这次新登场4款Heimdall机型根据亮度的不同细分成两个系列，分别包含Heimdall和Heimdall Cinemascope的Heimdall系列，以及包含Heimdall+和Heimdall+ Cinemascope的Heimdall+系列。这两个系列主要的差别在亮度方面，Heimdall和Heimdall Cinemascope的光输出亮度在4500流明左右，而Heimdall+和Heimdall+ Cinemascope则是在6000流明左右。而熟悉Barco Residential的朋友应该不难猜到，Heimdall Cinemascope和Heimdall+ Cinemascope属于针对宽银幕的机型，支持5120×2160显示分辨率。同时这几款机型和Barco Residential旗下的其他机型一样都采用了可更换式镜头设计，可以覆盖各种不同空间大小的安装需求。这次来到我们视听室的测试样机是拥有6000流明高亮度光输出的Heimdall+，搭配的是EN61标准全电动镜头，投射比为1.48-2.18:1。

01

关注度极高的0.98英寸原生4K DMD芯片，

Heimdall+技术关键优势1

Heimdall+在技术上的重要优势，自然是机身内部所采用的0.98英寸原生4K DMD芯片，芯片原生分辨率为4096×2176，显示分辨率能够轻松达到DCI 4K(4096×2160)以及UHD 4K(3840×2160)。那为什么Barco可以成为目前仅有为家庭影院提供原生4K单片式DLP方案的品牌？这就要深入解释一下这颗0.98英寸原生4K DMD芯片的来历。

目前TI(德州仪器)在4K DMD芯片方面主要有两个产品线，一个是专门用在影院市场的原生4K DMD芯片，包括了0.98英寸小芯片和1.38英寸大芯片两种规格。另一个产品线则是面向消费市场采用XRP抖动处理技术的UHD 4K DMD芯片，包括0.47英寸、0.65英寸、0.66英寸芯片。原生4K DMD芯片相比XRP抖动DMD芯片的优势在于不会产生像素位移所引发的伪像，主要是在1-3个像素之内的细微画面细节不会产生图像失真。这也使得原生4K DMD芯片往往会有这更加锐利的画面细节。

作为TI在商业影院放映机方面的长期合作伙伴，Barco当然有资格率先将这颗0.98英寸原生4K影院级别DMD芯片安装在Heimdall+的机身之中。同时，通过采用单片式DLP方案使得Heimdall+的机身体积控制在60cm长度之内，甚至相比同级别的三片式家用机型还要小一点，再加上仅为30dB左右的超低运行噪声，安装在家庭环境中完全没有压力。

02

出乎意料的RGB三色激光光源，

Heimdall+技术关键优势2

对于投影机来说，光源的重要性不亚于显示芯片。Barco这次下重本将应用在旗舰机型中的RGB三色固态激光光源系统安装在Heimdall+机身之中，让Heimdall+拥有极其出色的色彩性能，色域显示能力不仅能达到100% REC709、100% DCI-P3，更是来到98% REC2020，可以充分释放4K HDR电影的色彩潜力。值得留意的一点，Heimdall+还能在4096×2160 @120Hz RGB/YCbCr 4:4:4规格下，实现12bit色深，带来细腻的色彩层次过渡。对于不少用户关心的光源使用寿命方面，Heimdall+所采用的RGB固态激光光源，即使在满功率运行下，寿命仍长达25000小时。

03

惊喜的HDMI 2.1接口，

Heimdall+技术关键优势3

如今家庭影院投影机的应用已经不再受限于观影，不少玩家都开始使用家中的大屏投影系统来玩游戏。因此，除了原生4K DMD芯片、RGB三色激光光源之外，Heimdall+给我们的惊喜还包括机身背面的那个HDMI 2.1接口。通过Heimdall+所配备的HDMI 2.1接口，玩家们就能够以4K@120fps高帧率来尽情享受游戏所带来的乐趣。同时由于Heimdall+采用了新一代脉冲平台(Pulse)，简化信号路径，实现从信号源到屏幕的更快速、更高效传输，带来低延迟的图像信号传输，进一步提升游戏的跟手感与操作性。

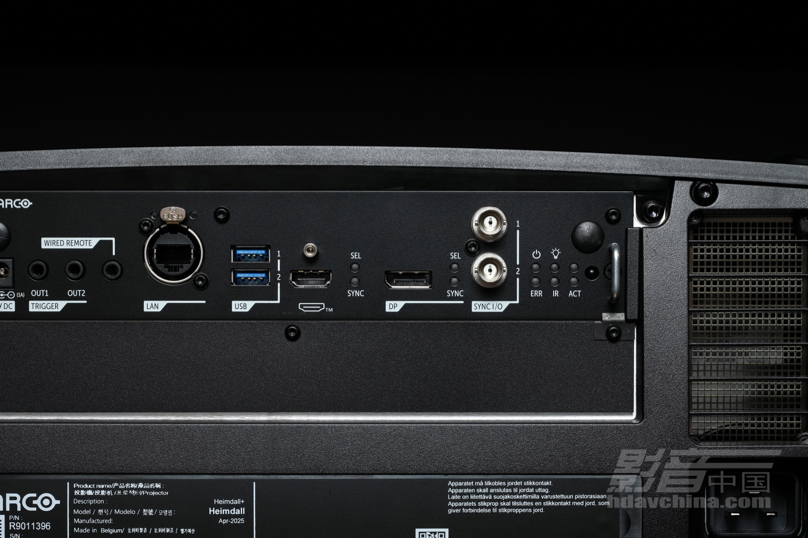

除了HDMI 2.1接口之外，旁边还有一个DP接口

04

动态黑(DynaBlack)与自动HDR色调映射，

Heimdall+技术关键优势4

HDR处理能力对于一款家庭影院投影机来说显得越来越重要，Barco这次就为Heimdall+配备上更强劲的HDR处理能力，包括动态黑(DynaBlack)技术，以及HDR自动色调映射功能。动态黑(DynaBlack)技术能够逐帧分析整个电影内容，通过高速处理和激光脉冲来提升HDR影像的动态范围，尤其是提升暗部场景的细节和黑位表现。至于HDR自动色调映射功能则是进一步优化HDR影像的EOTF电光转换曲线，主要是在高切的部分，使其更加接近标准的ST.2084曲线，使得高光部分在拥有充沛阳光感的情况下，也能保留充足的细节层次过渡。

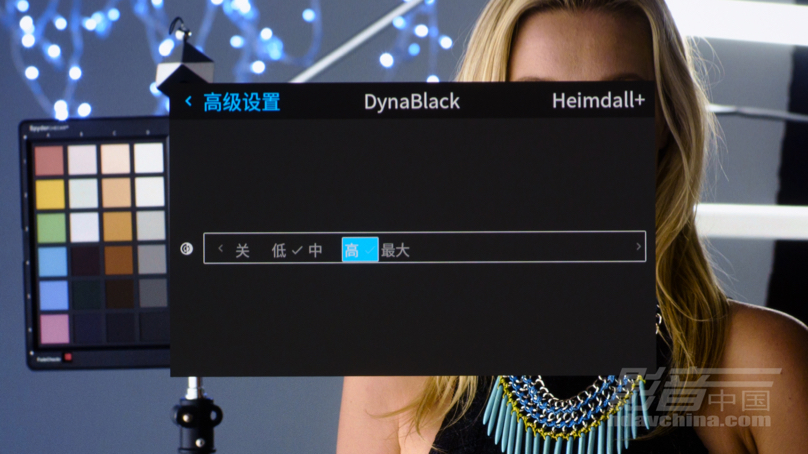

动态黑(DynaBlack)共设有4个不同档位，主要的差异在于画面暗部提升的亮度不同

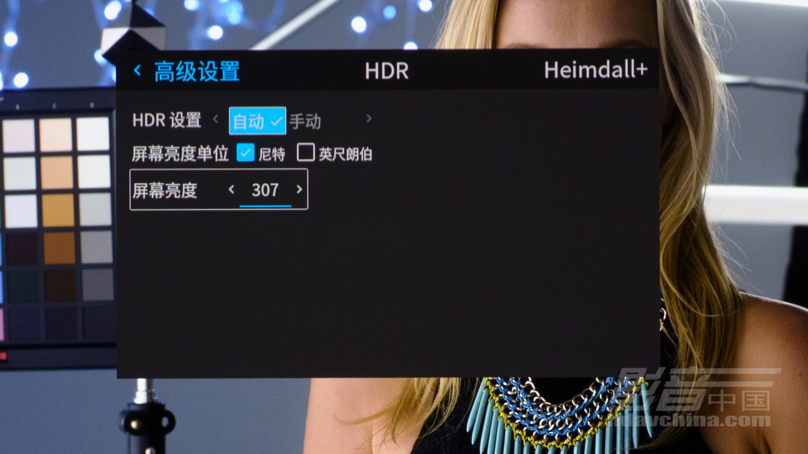

在HDR设置中，可以选择自动，就能开启HDR自动色调映射功能，需要注意的一点，用户还需要准确输入屏前亮度的实际数值

究竟动态黑(DynaBlack)技术对于EOTF曲线的影响如何，现场通过Portrait Displays Calman 2025软件中的EOTF曲线测试项目，分别测试关闭动态黑(DynaBlack)功能，以及开启高档位动态黑(DynaBlack)功能的EOTF曲线。当中可以清楚地发现开启后，画面的动态范围有了不少的提升，高光更亮，黑位更暗，同时高光和暗部的细节也更丰富。同时，在测试过程中还开启了HDR自动色调映射功能，两个EOTF的测试结果都贴近标准的ST.2084曲线。

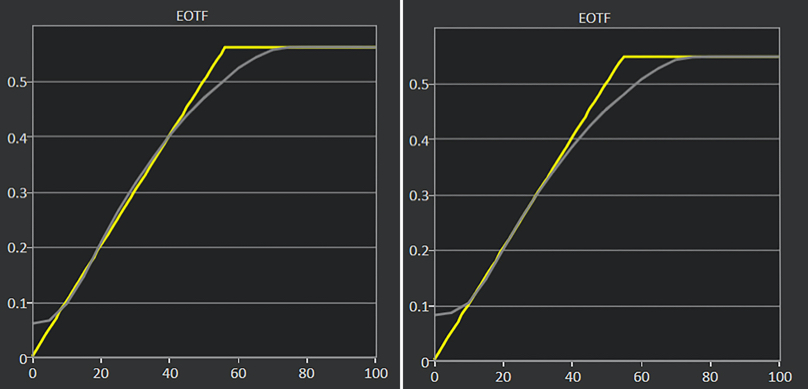

左为关闭动态黑(DynaBlack)功能，右为开启高档位动态黑(DynaBlack)功能

05

非常好用的Pulse Prospector网页版控制界面

Heimdall+技术关键优势5

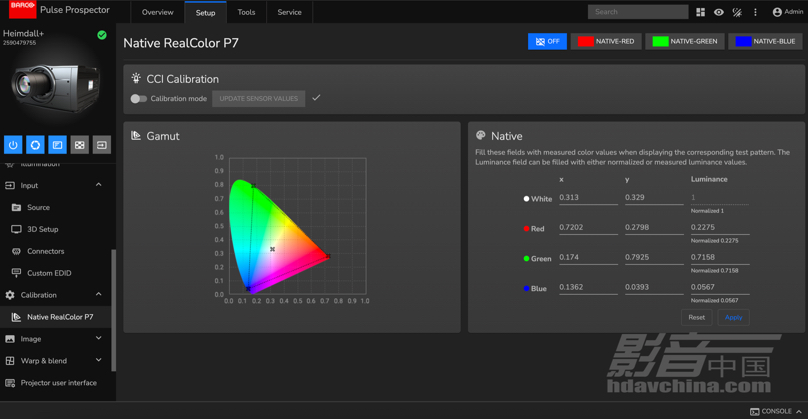

在投影机功能设置方面上，Heimdall+拥有多种不同的控制方式，能应对各种各样的设置调试需求，除了可以通过机身的触控屏、功能按键和常规的遥控器来操控之外，还能够将其连接到局域网，以Pulse Prospector网页版控制界面进行各项功能设置，比如说需要进行精准的色彩管理，就通过Pulse Prospector使用RealColor P7进行色彩管理。Pulse Prospector整个操控界面设计非常直观，同时功能项目也相较机身内部的设置菜单要更完善，适合专业视频技术人员和发烧友进行深度优化设置。

分析4K HDR状态下的屏前亮度与色域表现

在实际测试环节中，主要观察Heimdall+在4K HDR状态下的屏前亮度与色彩表现。测试软件与仪器方面，分别是Portrait Displays Calman 2025专业色彩测量软件、4K HDR视频信号发生器以及分光型色度计，搭配130英寸增益1.0 ISF认证非透声白幕。现场采取关灯加上一定程度的遮光处理，以尽量降低环境光因素对测试结果所造成的影响。在屏前亮度测试方面，在未进行白平衡校准之前，Heimdall+在4K HDR状态下，以及光源功率输出设定在最大值的情况下，全白画面中心亮度达到了惊人的111.8fL/382.5nits。而在白平衡校准之后，全白画面中心亮度依然可以维持在76.2fL/260.9nits，远超杜比影院108nits/31.6fL的亮度表现。显然，Heimdall+所蕴含的光输出能量可以应对200英寸，甚至是250英寸的的小巨幕。而在色域覆盖范围方面，Heimdall+在RGB激光光源的加持下，果然没让人失望，色域覆盖范围轻松达到98% REC2020，媲美旗舰Nerthus。

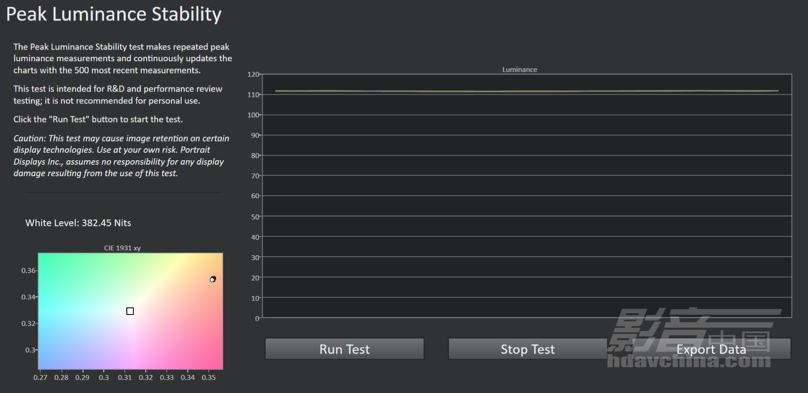

在4K HDR状态下与光源功率输出设定在最大值的情况下，默认设置下全白画面中心亮度达到111.8fL/382.5nits

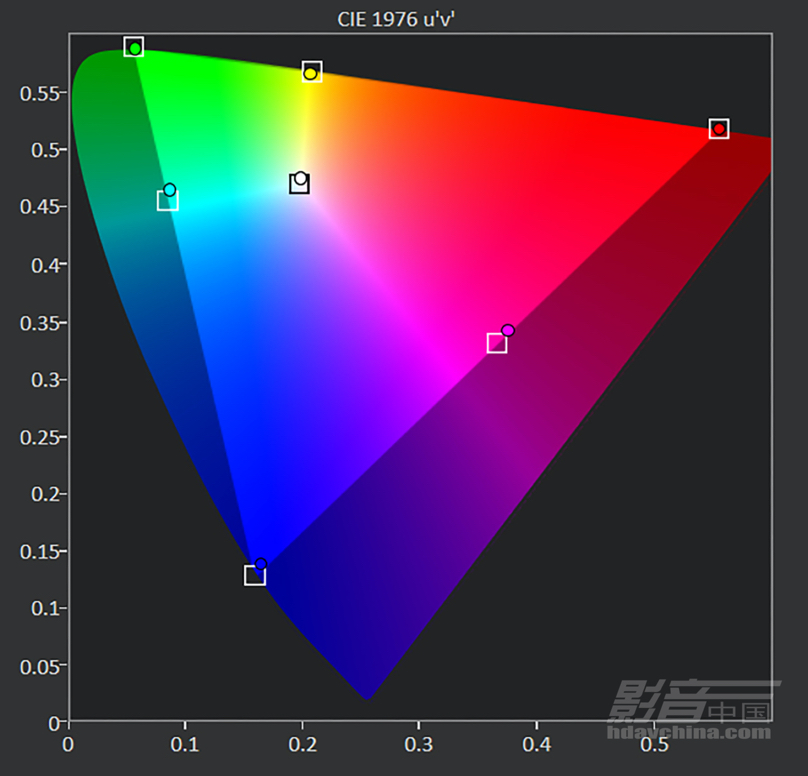

在4K HDR状态下，色域覆盖范围98% REC2020

分析4K HDR状态下的色准表现

以及光谱能量分布

继续深入挖掘Heimdall+在4K HDR状态下的色准表现。测试项目为Portrait Displays Calman 2025专业色彩测量软件中的ColorChecker色准测试项目，测试前先通过RealColor P7色彩管理系统校准白点。Heimdall+在4K HDR状态下拥有相当优秀的色准表现，平均误差值dE ICTCP240仅为1.18，低于人眼可判别误差范围。而在色彩饱和度线性测试当中，Heimdall+在RGBCMY这6种主要颜色都拥有着不错的线性表现。此外，玩家们还可以利用RealColor P7色彩管理系统获得更精准的色彩还原。

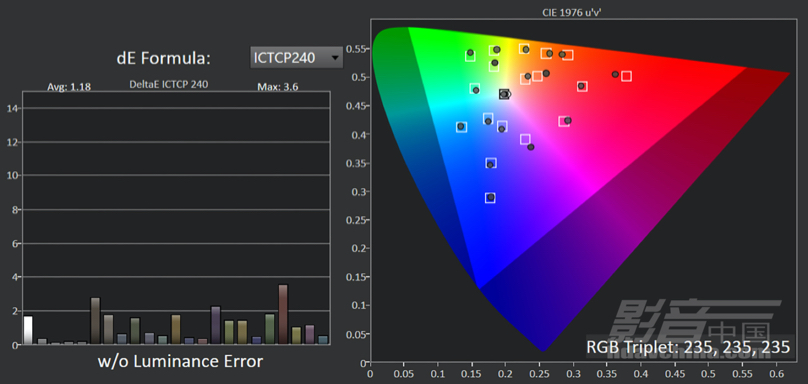

在4K HDR状态下，平均误差值dE ICTCP240仅为1.18

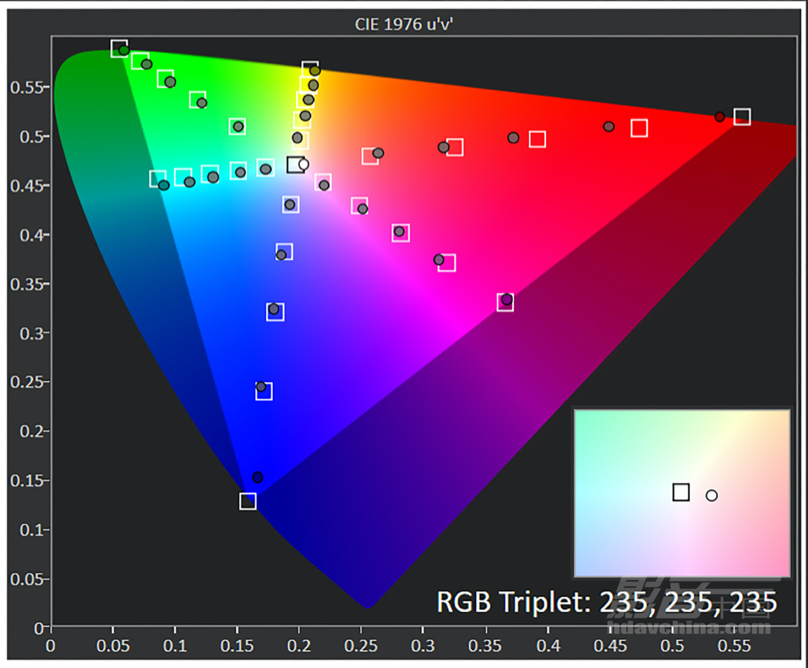

在RGBCMY这6种主要颜色的饱和度都有着不错的线性表现

接下来，再从光谱能量分布图来看Heimdall+所采用的RGB激光光源的技术特点。Heimdall+的光谱能量分别集中在460-470nm蓝光区间，530-540nm绿光区间以及640-650nm红光区间，整个光谱能量的分布特性复合RGB激光光源的技术特点，而当中红光的能量相较其他两种颜色要更加突出。

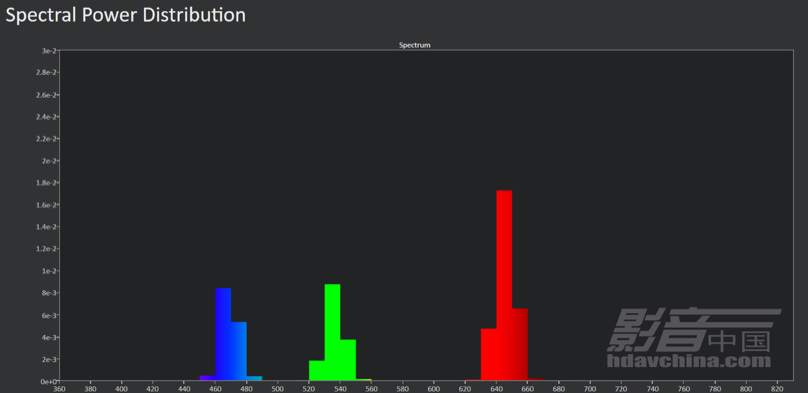

Heimdall+的光谱能量分别集中在460-470nm蓝光区间，530-540nm绿光区间以及640-650nm红光区间

关于4K HDR超高清蓝光实测屏摄(仅供参考)

以下屏摄片段来自于《Spears & Munsil UHD HDR Benchmark》与《HDR-10 Video Calibration Disc》4K HDR蓝光测试碟当中。

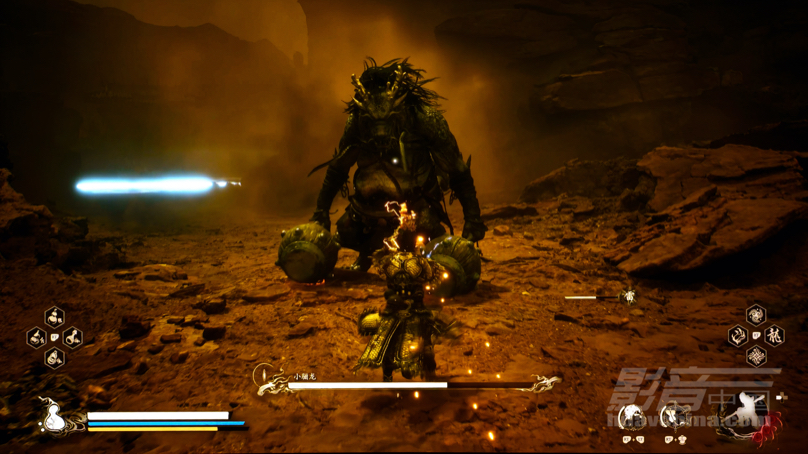

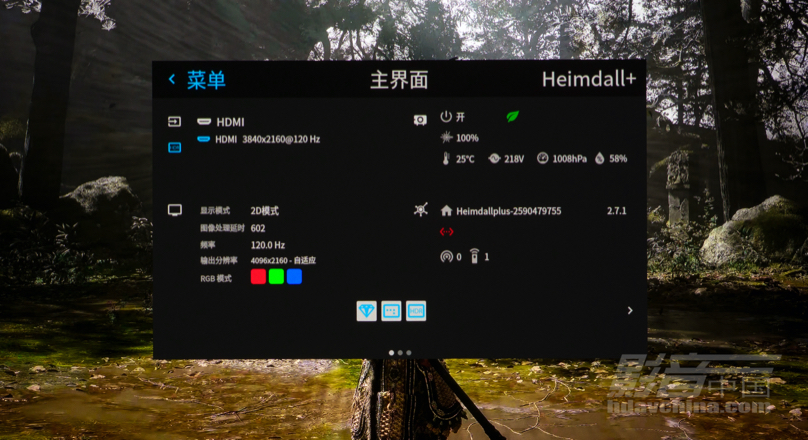

关于4K/120fps游戏实测屏摄(仅供参考)

在游戏实测环节，得益于HDMI 2.1接口和新一代脉冲平台的加持，即便是在4K/120Hz的高刷新率下运行游戏，画面依然保持着出色的流畅度。特别是在玩家最关注的操控手感方面，Heimdall+的表现尤为亮眼，操作响应迅速、动作衔接丝滑，完全不会有拖沓或粘连的感觉。无论是面对《黑神话：悟空》这样的大型动作游戏，还是需要精准操作的《CS:GO》，Heimdall+都能带来行云流水般的游戏体验。

总结

作为目前首款登陆国内市场的单片式原生4K DLP加上RGB激光光源的高端家庭影院投影机，Barco Residential Heimdall+代表的是整个DLP投影机阵营的技术突破，特别是在关键的显示精度、色彩还原、HDR动态处理以及4K/120fps游戏应用方面都迎来了飞跃式的进步。在整体色彩风格上，既拥有REC2020超广色域与高色准的Heimdall+的表现可以说十分优秀，色彩还原自然细腻，不管是面对各种高饱和的颜色，还是关键的人物肤色都十分到位。而在HDR影像处理方面，Heimdall+相较Barco Residential以往的同级别机型有着显著提升，尤其是高光层次过渡方面的控制更为精准，同时凭借动态黑(DynaBlack)技术，也有效增强了黑位下潜和暗部细节刻画。
