融入电子修正,改善重播效果

低频效果在99%的家庭环境,甚至视听室里面都不好弄。那是因为房间比例的问题,低频在不同位置的听感不一样,有些地方听起来很轻,有些却很重,其频响曲线会明显的谷和峰,要改善低频重播效果,还得需要通过对低音音箱的摆位、做声学处理,还有就是借助电子修正方式来解决这些问题。其实,现在的家庭影院AV功放,甚至部分两声道功放本身也具备了电子修正功能,例如Dirac Live、Audyssey、AccuEQ(安桥/Integra)、YPAO(Yamaha)等,同样可以起到修正的作用。

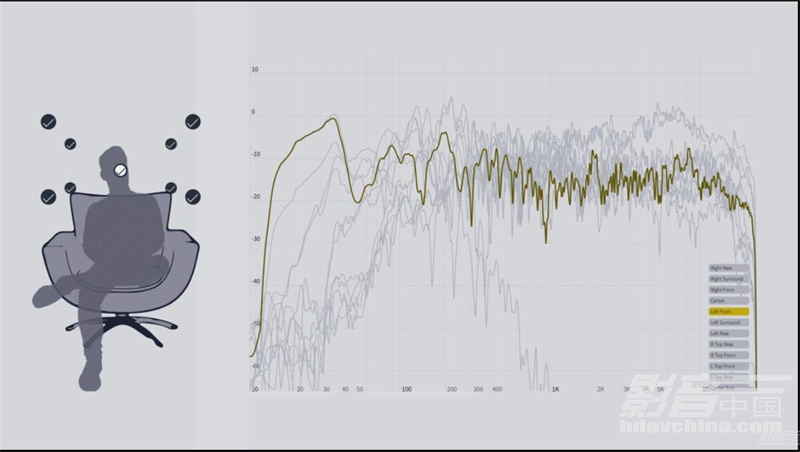

02.jpgMartin Logan的低音音箱使用ARC房间声学修正技术

但目前市面上有些有源低音炮会内置电子修正功能,例如Paradigm(百里登)、Martin Logan、JL Audio、Velodyne Acoustics(威力登)的某些型号的有源低音炮就内置了自动修正功能,要使用这些功能都需要测试麦克风配合使用才能完成。在测试时,电子修正功能会要求你把麦克风摆放在皇帝位,甚至皇帝位之外其他多个位置做测量,测量时会由低音炮发出一连窜的测试音,麦克风在接收之后会根据预设目标曲线进行修正,通常地会对延时、均衡做调整。

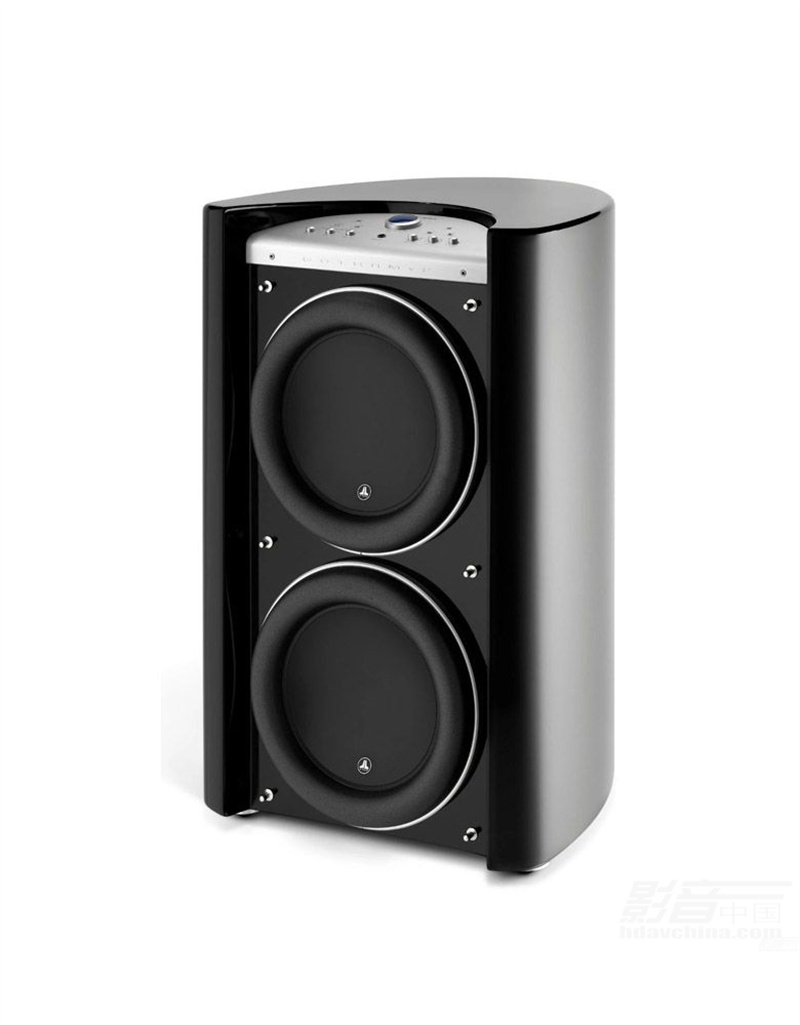

03.jpg JL Audio G 213低音炮

这类低音炮都必须配合功放一起工作,所以只会出现在有源低音音箱里面。而且因为修正方式都以数字方式进行,在信号处理流程上会经过A/D和D/A处理,道理上是会劣化声音的。而且自带修正系统的精度问题也是值得斟酌,能起到多大的作用,我相信只有用家才会更有发言权,所以使用过的用家们不妨发表一下自己的看法和感想。在我看来,要弄好低音效果,其首要的条件是必须有一只性能出众的低音炮,其次是房间要做好声学处理,然后再进行合理的摆位,至于使用电子修正功能是最后作为微调。另外,还有实时修正功能。其方式就是在靠近音箱音盆位置放置麦克风,然后在聆听位置再放置另一只麦克风,两只同时拾取声音,然后做对比后再做修正。至于效果怎样,目前还不得而知。


其他类型的低音设计

ASW(Acoustic Super Woofer)

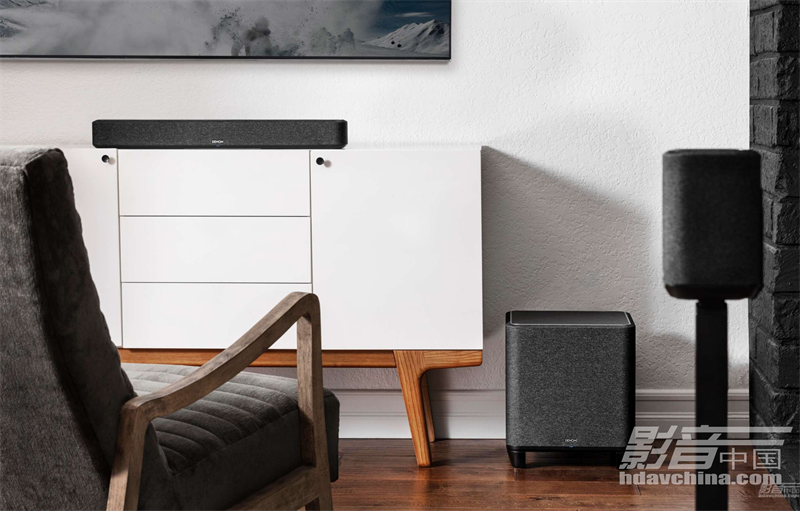

Acoustic Super Woofer方式现在主要应用在与Soundbar配套的,以及2.1配置的多媒体有源音箱的低音部分,还有就是一些户外型低音音箱也是这种设计。其优点是能在一个比较小的箱体,一个口径较小的喇叭里面获得很大的低频能量感。它的箱体跟常见的倒相式箱体类似,但喇叭单元是安装在箱体内部的。换句话说,喇叭驱动箱体内的空气,然后从导管输出。所以从外观上看,你是看不到低音喇叭的。

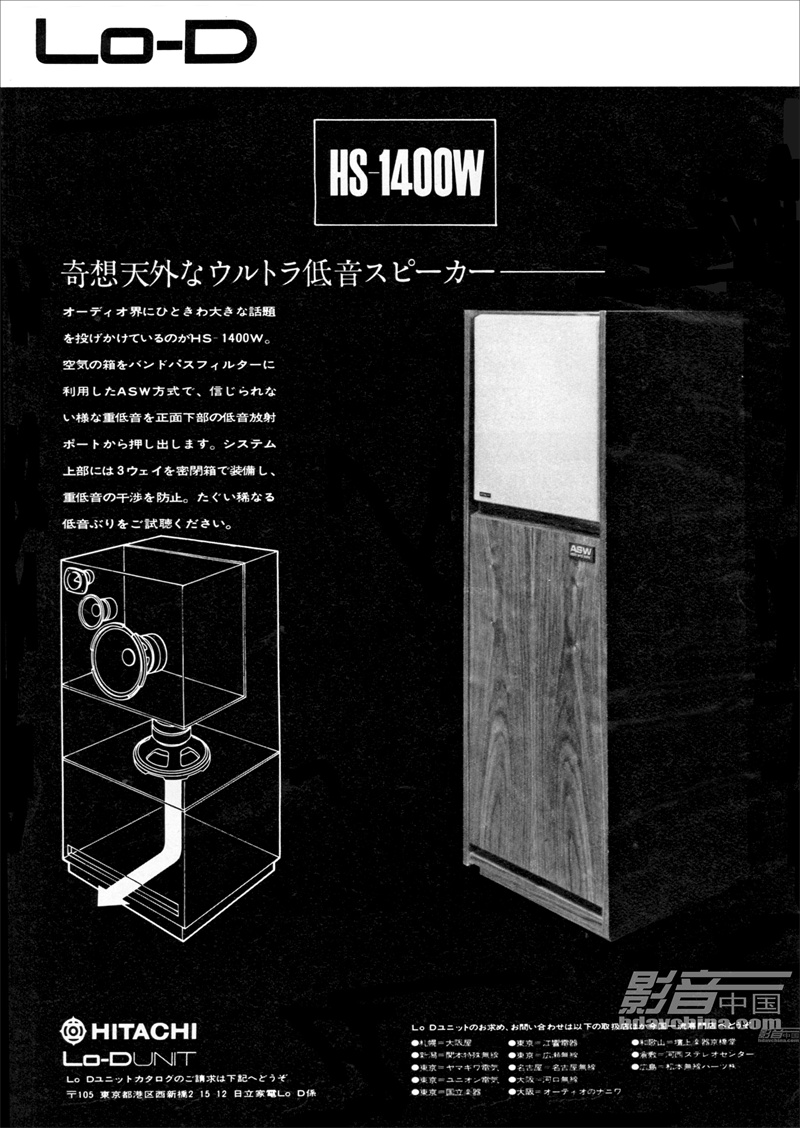

5.jpg日立在1970年代推出的HS-1400W,超低音部分的低音喇叭口径才200mm,但通过ASW方式,低频延伸标称能到35Hz

Acoustic Super Woofer在1953年获得专利,后来被日立公司重提,并应用在Lo-D品牌的音箱里面,这种方式的箱体实际上是一个低通滤波器,所以ASW方式的喇叭单元所输入的是一个全频声音信号,通过箱体、从导管出来之后就剩下低频了,至于能辐射出多低的频率,还得看开口导管的设计。通常地,使用这种设计的音响,大多数是辐射100Hz以下的低频信号。Acoustic Super Woofer方式设计的低音炮,正如上述所说那样,低频能量很大,但听感是比较混,解析度和速度很一般。

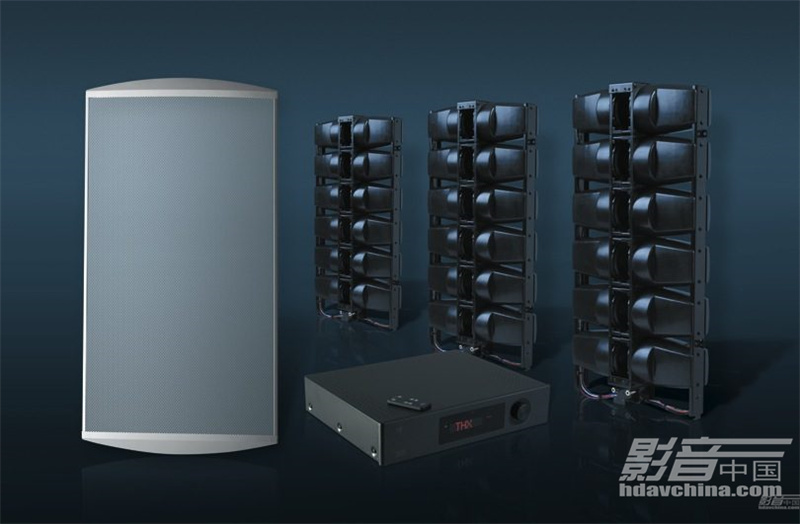

6.jpgBG Radia BGX系列嵌入式低音喇叭组件

THX Balanced Bass-line

估计现在能说出这个名字的人是很少了,它由THX公司为了嵌入式安装而提出的一种方式,主要生产商是BG Radia。例如,BGX系列入墙超低音,它驱动空气的方式从海尔式低音喇叭变化过来的。它的特色如下:

1、所有低音喇叭的都是小口径,并安装在独立的腔体里;

2、低音喇叭以“Cone to Cone”方式安装,并组成线列阵,而且两只低音喇叭中间留有一定宽度的缝隙空间;3、工作时相对的2只低音喇叭以“对推”方式工作,从而把空气从缝隙里挤压出去。BG Radia BGX系列入墙超低音最小的是BGX-S6B,共使用6只喇叭,最大的型号叫BGX-4850,共使用48只喇叭,据称其能量相当于一只18英寸的低音喇叭。


关于驱动低音炮的功放

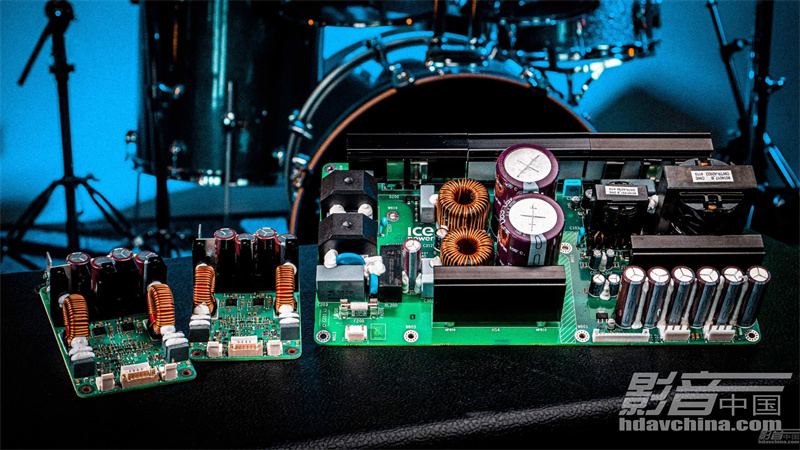

现在市面上绝大多数的低音炮都是有源一体化设计的,当然也有部分低音炮是音箱和功放分开的,但本身也有指定的功放。这些内置的功放,或者指定搭配的功放,它们绝大部分都是D类功放的天下,像Hypex、ICEPower、Pascal Audio,还有其他品牌的都有现成功放板可选,只有少部分厂家依旧坚持使用AB类功放。例如,秦朝音响的BQ9118NX是个很好的例子,使用18英寸低音口径喇叭,专门给它设计一台输出功率为2500W的SUB-2500功放去推它。

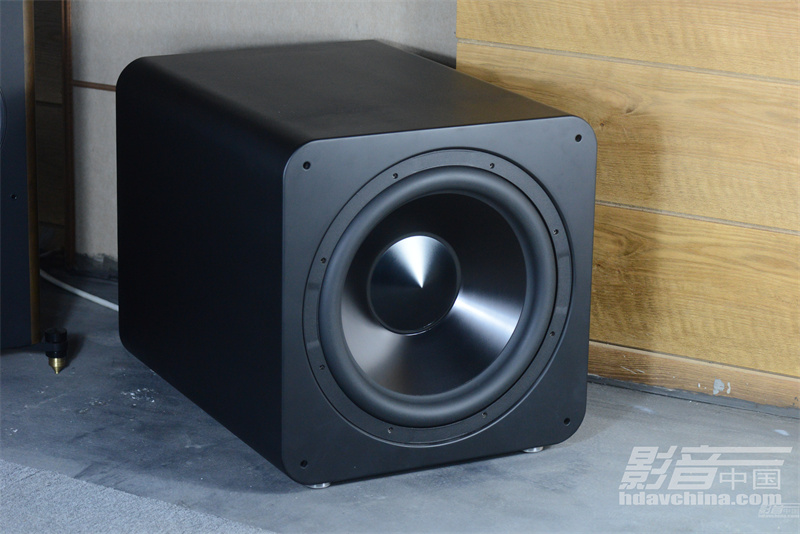

08.JPGBQ9118NX是少数的,配置大功率AB类功放驱动的产品,功放部分输出功率2500W

 BQ9118NX是少数的,配置大功率AB类功放驱动的低音炮,功放部分输出功率2500W。虽然D类功放在发烧友圈子里面不像AB类,甚至胆机受欢迎,但对于音箱厂家来说可是个好东西。使用D类功放的意图是很简单的。功放板的体积小,功率大,发热量低,小小的功放板子动不动就给你几百瓦功率,稍大一点的能上千瓦功率,推力猛烈,可以直接装到音箱里面去,与音箱一体化之后还方便使用,方便运输。即使做成外置功放,功放的体积也不会太大,其机箱的高度能控制在2U、甚至1U高度,方便安装在机架里面。

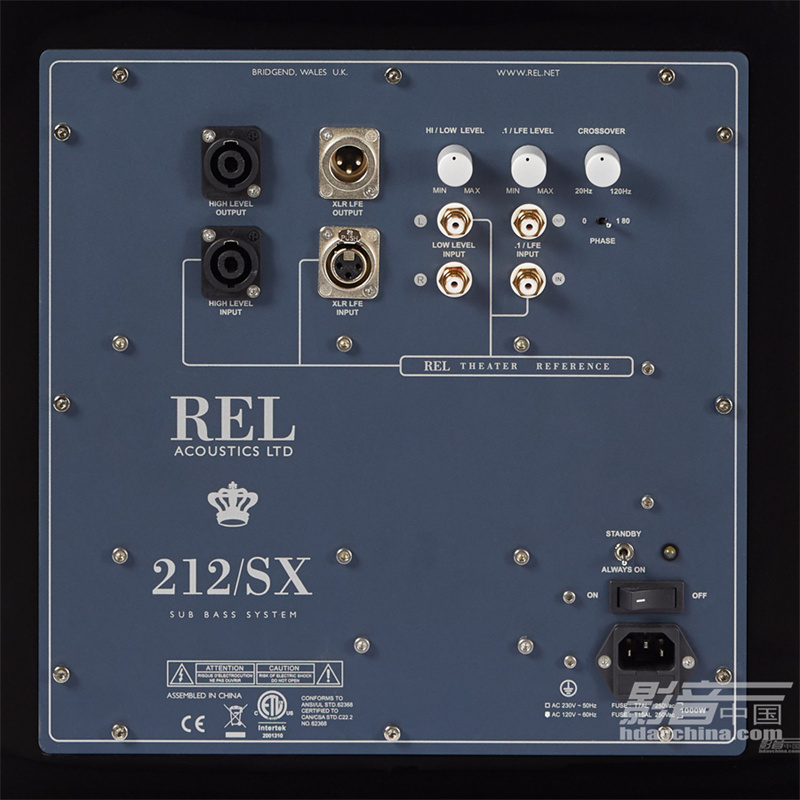

09.jpgREL Acoustics 212/SX背部的接线板,它就提供了喇叭线端子,官方称为“高电平输入”

除了功放部分,有源低音炮在功能上一般都能提供分频点调整、相位调整、信号输入这些基本的功能。其中,信号输入部分大多数会提供RCA平衡、XLR平衡两种,还有一些能提供喇叭线接线端子,这种输入方式是连接功放的喇叭线端子使用的。但要注意的是,这种接法并不是用外置功放去推低音喇叭,而是功放过来的信号会经过降压,再次放大后驱动低音喇叭,因为不是所有功放都不具备低频管理功能,像大多数的HIFI功放就不提供这功能,又或者说你需要对特定声道(例如,在家庭影院里面你需要对前置左/中/右声道做低频扩充,变成全频播放时)做低频补偿时就可以使用这种方式。例如,英国REL Acoustics就很推崇这种连接方式。另外,有些产品的功放板上还能提供EQ调整功能,可以对频响曲线做补偿,改善低频播放效果。


结语

低音炮是扬声器系统里面的一部分,拿来重播音频里面的超低频部分,科学家们为了要解决超低频部分的回放而想尽了各种办法,从低音喇叭、箱体、电子线路几部分着手,一方面不断从技术上进行完善,追求更好的低频重播效果,而另一方面会根据不同产品的市场定位、应用场景而提出不同的解决方案,可谓“八仙过海,各显神通”。在这次的专题文章里面,我就给大家简单地介绍了几种常见的低音炮的设计。但音响设计本身就是一个很大的矛盾体,不管是采用哪一种设计方式都不可能有完美的设计,只能说“按需配置”,或者“取得平衡,尽可能地合理化”。


连载完
