(一)基本情况简介

实施方类别:影音爱好者

案例类别:商用案例

位置及周边概括性描述:甘肃省兰州市酒泉路某茶室2楼

资金投入:未透露

空间信息:长9.1×宽4.1×高3.2m

用户使用需求:业主和设计师都是钟情古董音响的发烧友。两层400平米茶室重装时,业主打算在2楼搭建Hi-Fi听音室,目的是自娱自乐和招待客户、朋友。要求隔音措施到位,以免影响隔壁茶室的营业。

设计师:沙加


本职为专业音响设计与安装,同时是位资深西电玩家,喜欢DIY古董音响。

设计/施工公司:沙加WE西电工作室

(二)器材列表

音箱:仿RCA MR1457号角

前级:西电106a

后级:西电WE-142A

讯源:LUA Cantilena SE胆CD机、TASCAM BR-20开盘机

(三)听音室构建过程,声学/光学处理及特别设计

此地原为餐馆,一楼大厅,二楼包房。新业主将其改建成茶室,一楼为开放式的茶叶/茶壶销售区,二楼推倒重建,分设6个品茗包房和自用的大开间听音室。这样,既能作为业主商务洽谈/招待客户的场所,也便于邀请发烧同好前来欣赏、交流。前者平添了几分文化气息,后者又能将对家人的影响降到最低。

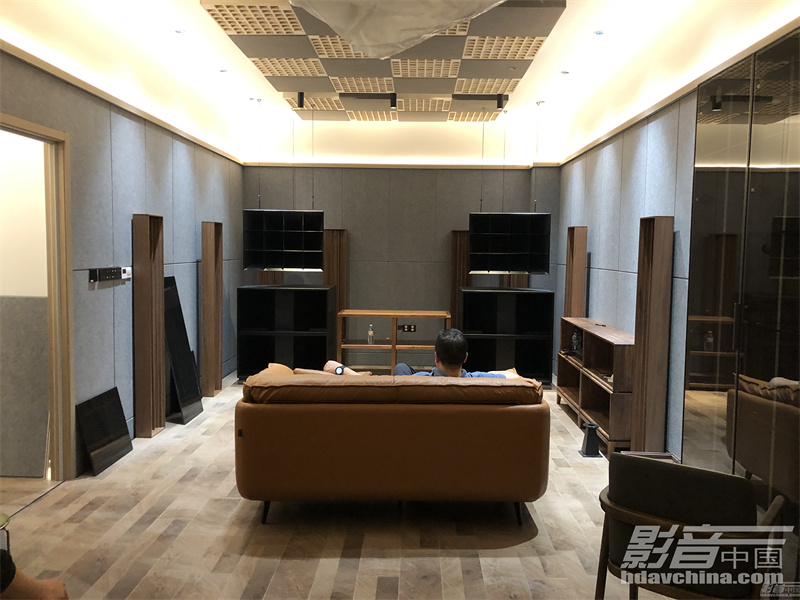

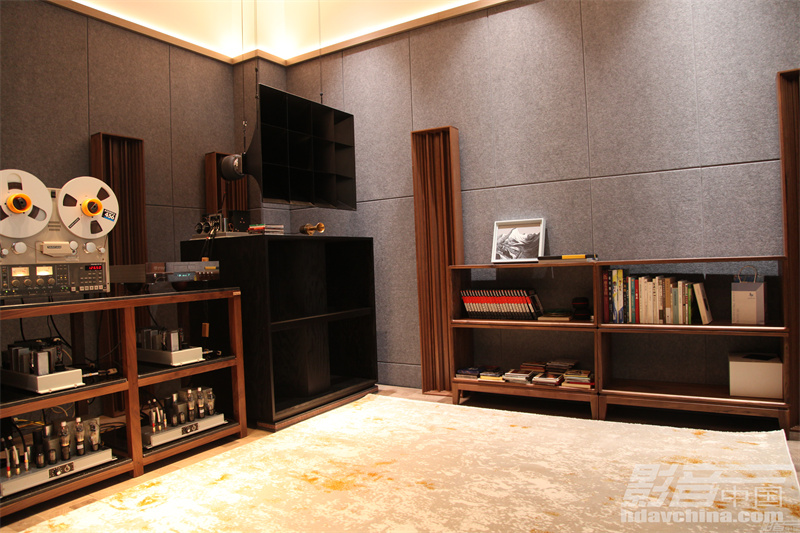

03.jpg墙面用上了8块这样的扩散板

听音室是重新隔出的空间,用砌石墙的方法来隔,显然是最理想的方案,但墙壁太厚、占空间。权衡之下想到的解决方案,是用玻璃来做隔断,最大限度降低听音室和其他包房的相互干扰。

具体操作上,以不锈钢方管打支架,中间嵌入12mm厚的钢化玻璃,取玻璃密度高、隔音好的优点。玻璃外层为挤塑板,再往外分别是木工板、石膏板,最外层为吸音毡。顶部同理,相当于用不锈钢方管和钢化玻璃将整个听音室的空间单独隔段开来。

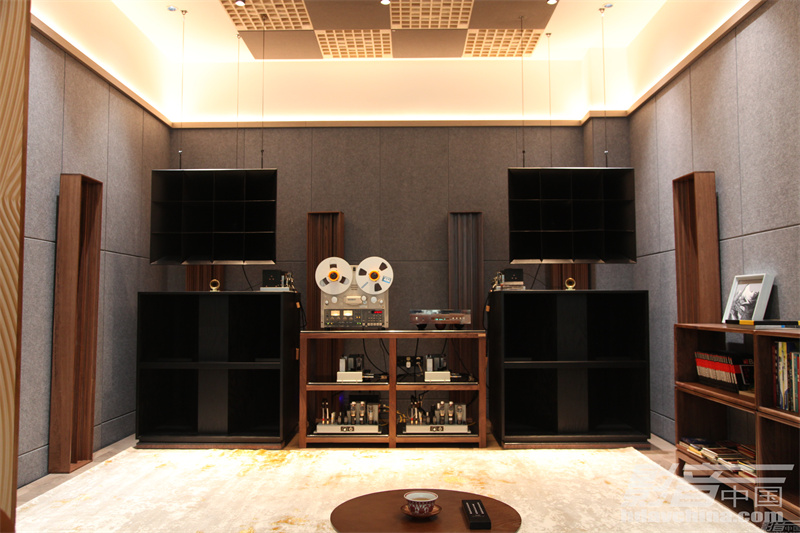

04.jpg顶部是吸音/扩散二合一的设计

墙面除了用上吸音毡,同时根据实际需求做了8块扩散板,顶部是吸音/扩散二合一的设计。这个过程中,用仪器测试了混响时间,再结合过往的经验和最终的微调来实现合理的声学处理。

整个听音室较长,沙发位于中间位置,双人座,后面是茶桌,为便于日常洽谈所用。

(四)设计与调试心得

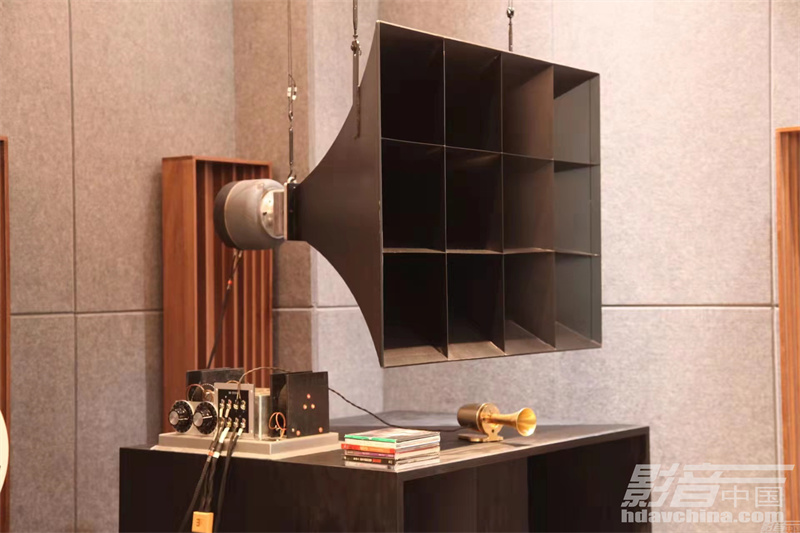

05.jpg双15英寸低音号角设计的音箱

业主原意想用西电(Western Electric)的TA-7395或TA-7396号角系统,但这个空间实在放不下。设计师沙加最终想到了RCA于1930年代出品的MR1457,通过参照原有图纸进行DIY。

MR1457原为单个15英寸单元,但为了提升低频效果,沙加将其改成双15英寸配置,并调整了障板结构。板材选用美松A板,虽然无法做到百分百还原,但相比找二手障板(既贵又难觅),还是个高性价比的做法。

06.jpgStephens的低音单元

低音单元用了1940年代Stephens的出品,重新打造了外部框架。沙加认为,这种钴磁系统的单元,虽然磁通密度比电磁系统低,但半衰期长(超过50年),即使到今天依然能够使用,这也是天然磁铁的优势,而且成为他选择古董音响时的首选。

这套两路半分频的音箱,低音为双15英寸,中高音用到“灰头”375(从1940年代生产至1980年代),搭配西电24a号角。早期没有Hi-Fi概念,高频延伸差不多到10kHz就面临明显的衰减。为此,那个“半路”就是我们现在看到的金色小高音,负责8kHz~20kHz频段,为Jensen的RP302,也是世上最早出现的球顶高音之一。分频器用了西电的TA-7375,分频点300Hz,两路设计,率减率12dB。在此基础上,沙加从高音部分单独又取了一路,分频点设置在6000Hz,用以驱动球顶高音。其中用到的线材,均为西电的二手拆机线。由于西电线材种类繁多,每一款都有自己的特性,因此需要设计师凭经验来做衡量。沙加说,这就好比厨师心里的菜谱,每个人会有自己的诠释,当然也有高低之分。

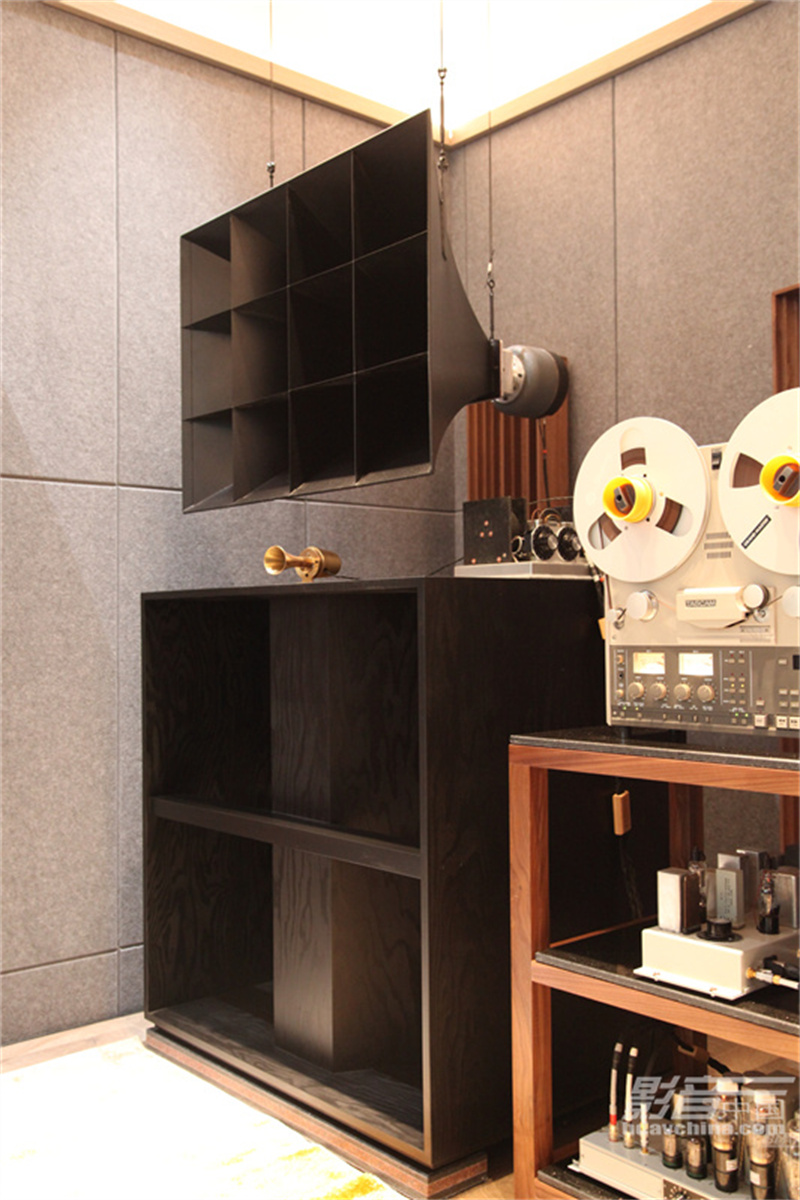

07.jpg中高音和超高音部分

后级选用1950年代前出品的西电WE-142A。据称这是西电在350B/6L6平台上推出的最后一款产品。它分为高、低两种不同功率的版本,整流管是274B、信号放大是6SN7、功率放大350B,输出分别为25W和12.5W。为了延长电子管的使用寿命,现在选择了12.5W的接线。沙加说,这之后西电因触犯美国反垄断法而解体,因此它们是“血统纯正”的最后一款产品(Hi-Fi发烧友往往比较专注于这个点,作者注)。

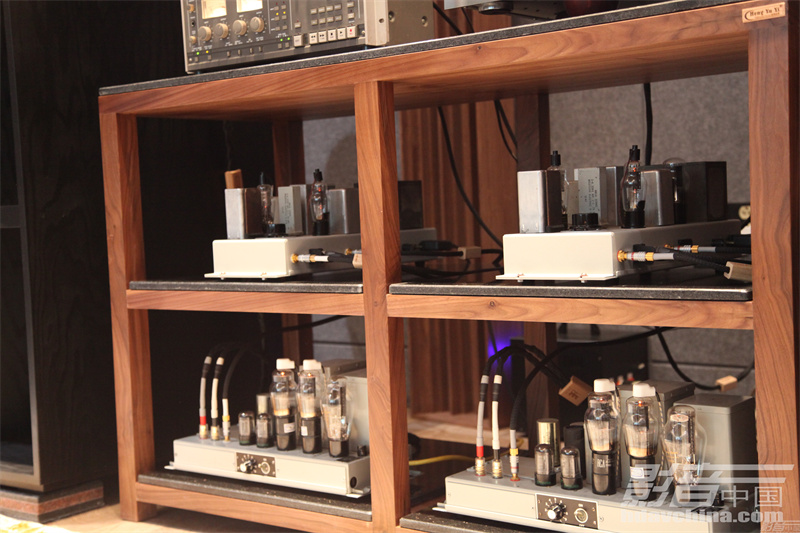

08.jpg前后级功放

那么前级呢?沙加表示,严格意义上来说,西电的不少所谓前级,主要用于电话的中继放大器或有声影院扩声,如果要套用到Hi-Fi系统中,必须找有经验的老师傅来改装。他选择的这款106a,是西电1930年代为录音室开发的,亦是少数几款可以直接用于现有Hi-Fi系统的产品。因此在他看来,106a前级配WE-142A,是最佳配置,它们都属于旁热管时代的巅峰之作。

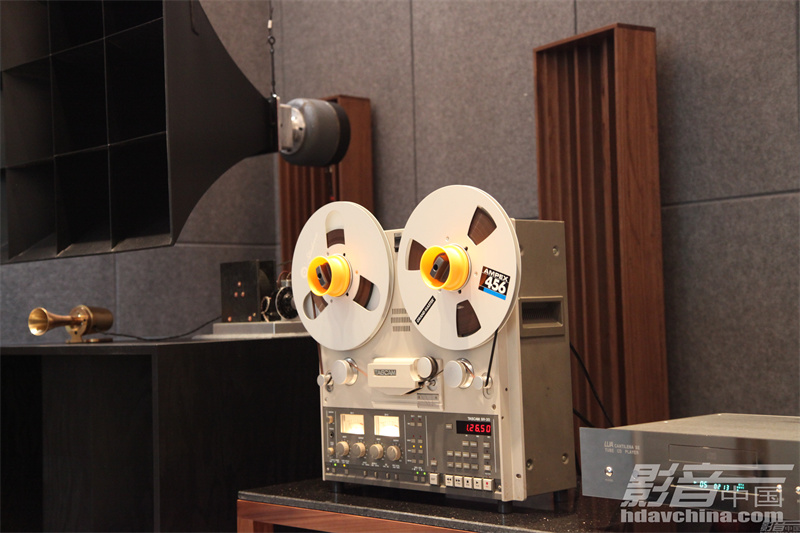

09.jpg胆CD机和开盘机

讯源部分配上了LUA Cantilena SE胆CD机和TASCAM BR-20开盘机。不过终极目标,还是要一款高级的数码流播放机。沙加表示,CD机唯一的优势,就是使用上的便利性。如果能找到合适的数码流播放机,将高码流数字音乐转录到开盘带上再加以回放,才是他的终极选择。让他感到欣慰的是,开盘机重新兴起,国内国外都有工厂重新生产开盘带,让他们至少不会陷入“巧妇难为无米之炊”的境地。

作者的话

认识沙加是2011年。他只身来到上海,就为找可以一起玩西电胆机/开盘机的同好。他是典型的科班出身,专业也是音响工程,但玩西电却是不折不扣的个人爱好。他享受这样的过程,还孜孜不倦把身边人“拖下水”,比如“暂借堂”茶室的业主。这里,将成为他们招呼同好的“据点”。

案例大赛,素以家庭影院案例为主,鲜有Hi-Fi听音室案例,且少有烧友投稿。但当沙加把他的故事告诉我后,我还是决定收录这个古董音响的案例。

影音中国并不提倡大家去玩二手音响,尤其是年代久远的二手音响,毕竟其中不可控因素太多,但我们对那些抱有爱好的烧友怀有真挚的情感,也乐于分享他们的经历或故事。

需要特别说明的是,玩西电、玩开盘机都是非常小众的爱好,参与其中的发烧友,难免会存在某些主观倾向,同时又由于年代久远,对其中的一些说辞,我们很难通过独立第三方进行佐证,还希望读者知晓。
